SERVICEANLEITUNG TNC 415B/425
Blatt 77
Stand: 01.08.94

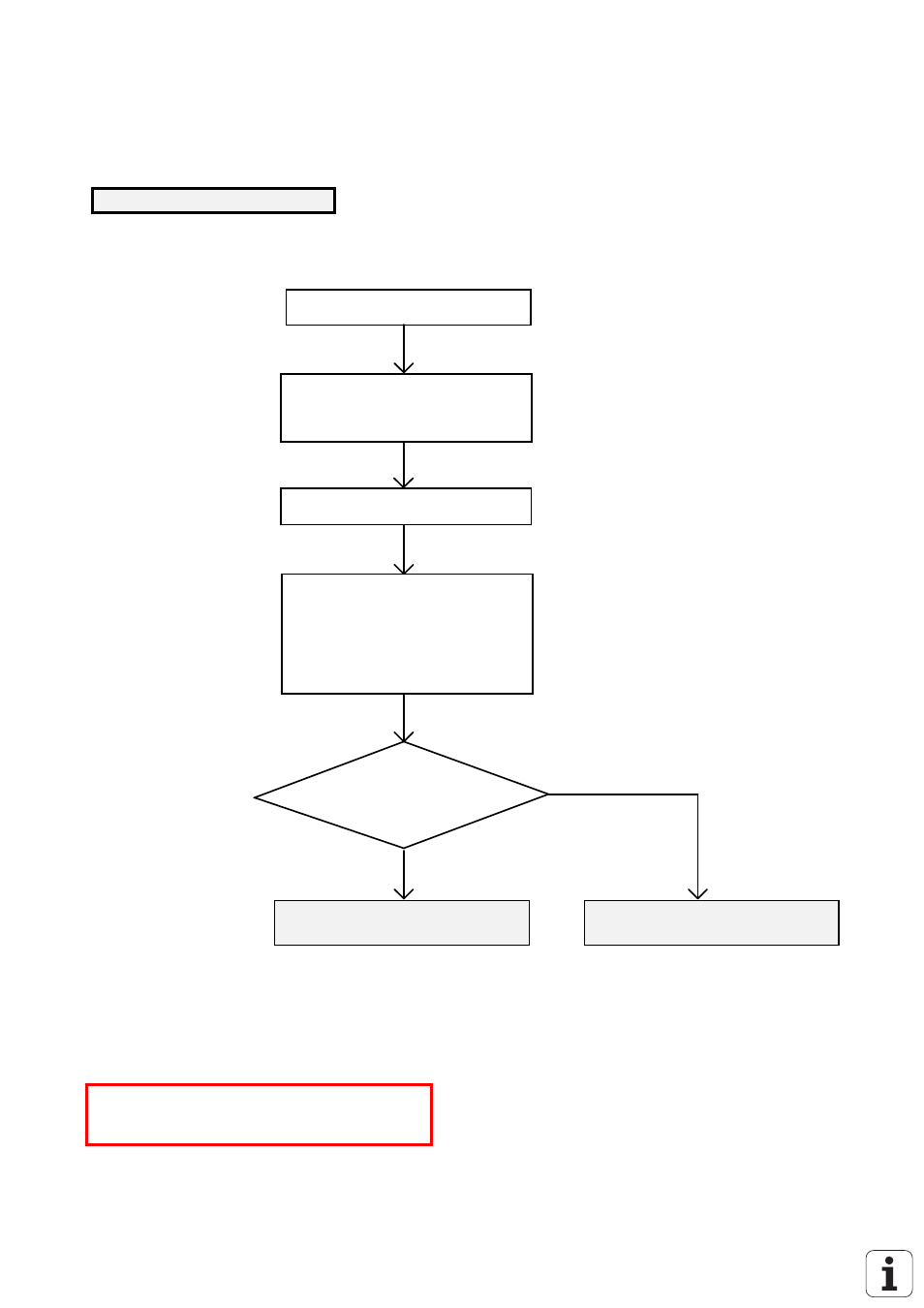

Ablaufdiagramm zur Lokalisierung der Fehlermeldung
MESSYSTEM X DEFEKT 3B
(Beispiel)
Hauptschalter ausschalten
Meßsystem
Meßsystem an der
Logik-Einheit
Y-Achse
vertauschen
X-Achse z.B. mit
Hauptschalter einschalten
Bei Meldung
STROMUNTERBRECHUNG
mit Schlüsselzahl 95148 die
aktive Parameterliste aufrufen und
die Eingabewerte von MP 110.0
und MP 110.1 vertauschen
Wandert
die Fehlermeldung
von
X nach Y ?
NEIN
JA
Fehler liegt am Lage-Meßsystem-
Eingang der Steuerung Fehler liegt am Lage-Meßsystem
bzw. Meßsystemkabel
*
Sicherheitshinweise beachten !
