32
Schaltausgänge EXT (X41)
Schaltsignale
Bei Erreichen der über Parameter festgelegten Schaltpunkte
wird der entsprechende Ausgang (Pin 15, 16) aktiv. Sie
können maximal zwei Schaltpunkte festlegen. Für den
Schaltpunkt „Null“ gibt es einen separaten Ausgang (siehe
„Nulldurchgang“).
Klassiersignale
Bei Überschreiten der über Parameter festgelegten Klassier-
grenzen werden die entsprechenden Ausgänge (Pin 17, 18)
aktiv.
Signale Betriebsparameter Pin
Schaltsignale P62, Schaltgrenze 1 15
P63, Schaltgrenze 2 16
Klassiersignale P18, untere Klassiergrenze 17
P19, obere Klassiergrenze 18
Weg
5
t
t
t
v
t
v
Pin 15
(A1)

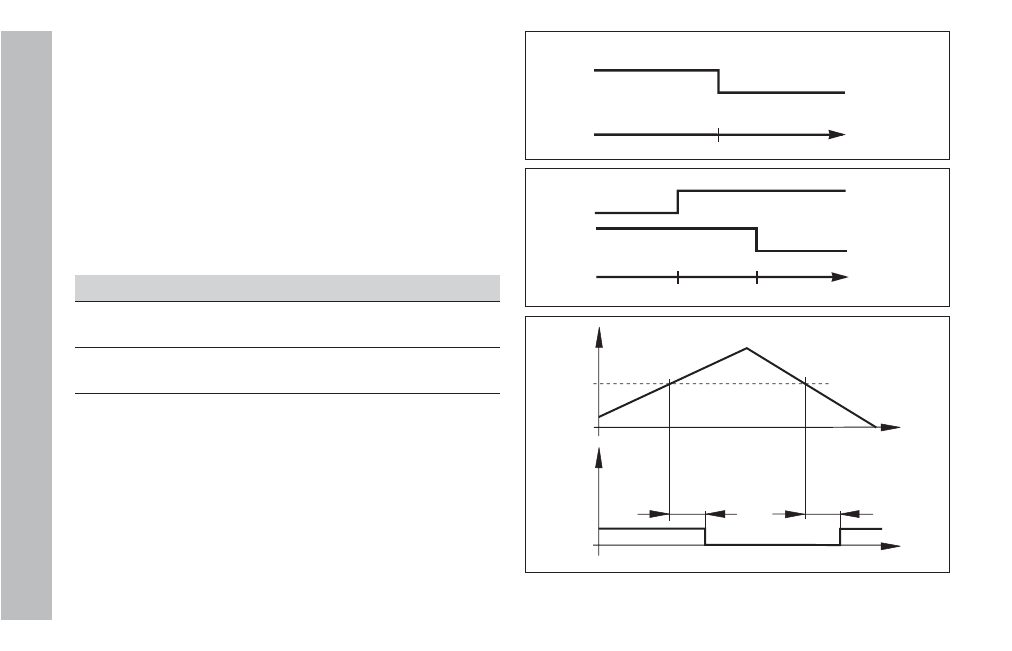

Zeitlicher Signalverlauf an Pin 15 für Schaltgrenze (A1) = 5 mm ,
t
v
£ 30 ms
Nulldurchgang
Beim Anzeigewert „Null” wird der entsprechende Ausgang
(Pin 14) aktiv. Die minimale Signaldauer beträgt 180 ms.
Weg
Ausgang
Schaltpunkt
Messwert < Klassier-Untergrenze
Messwert > Klassier-
Obergrenze
Weg
Untergrenze Obergrenze
