8
Bezugspunkt-Setzen
Beim Bezugspunkt-Setzen ordnen Sie einer bekannten
Position den zugehörigen Anzeigewert zu. Bei den Anzeigen
der Baureihe ND 200 können Sie zwei voneinander
unabhängige Bezugspunkte festlegen.
Sie können den Bezugspunkt setzen durch
• Eingeben eines Zahlenwertes oder
• Übernehmen eines Wertes aus einem Betriebsparameter
(siehe P79, P80) oder
• ein externes Signal
Bezugspunkt 1 oder 2 wählen.

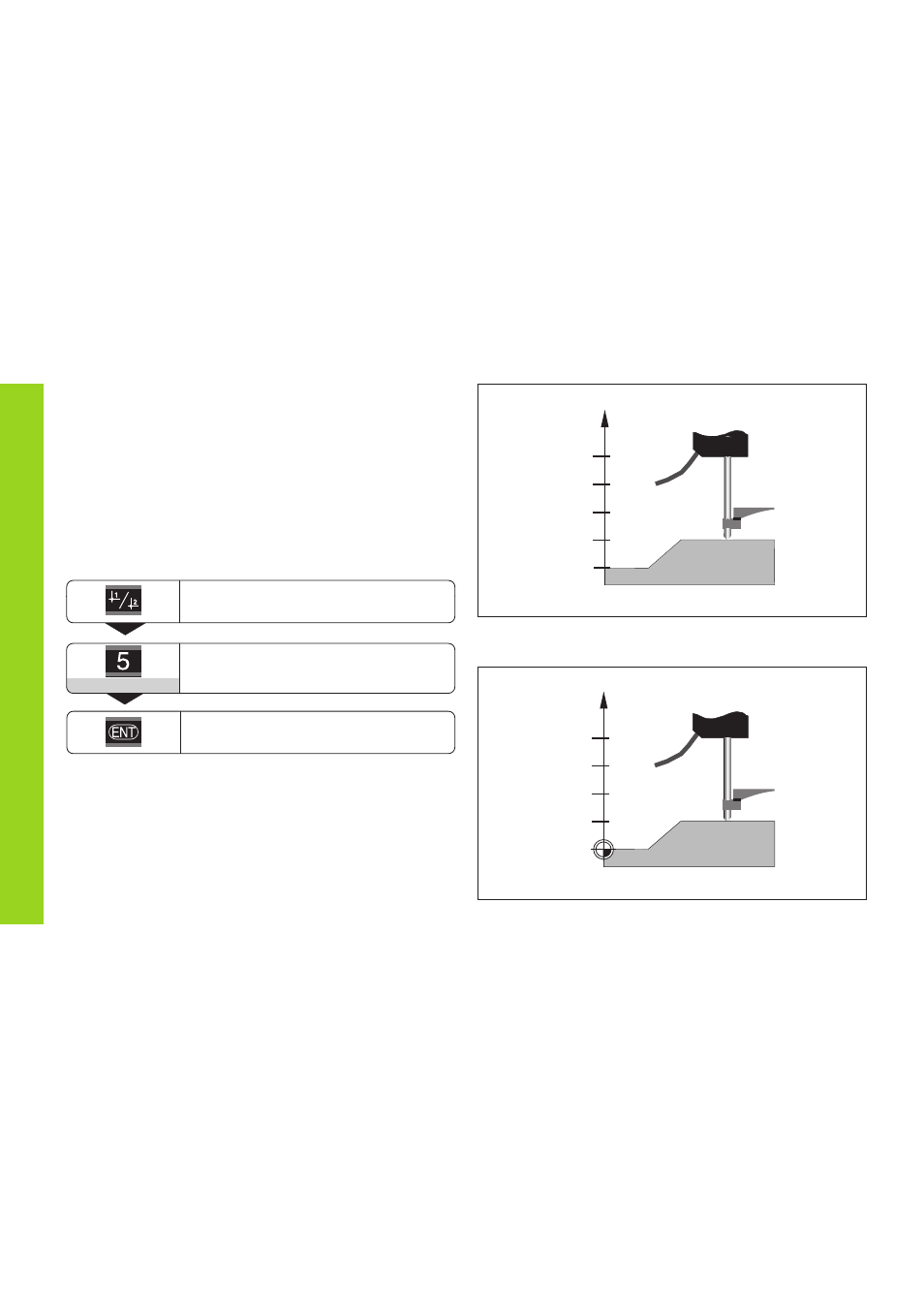

Zuordnung von Positionen und Messwerten nach Bezugspunkt-Setzen
Ohne Bezugspunkt-Setzen: unbekannte Zuordnung von Position und
Messwert
Z
?
?
?
?
?
Z
5˜
0
10˜
15˜
20˜
Zahlenwert eingeben, z.B. 5.
5
Eingegebenen Zahlenwert übernehmen.
Zwischen den beiden Bezugspunkten können Sie beliebig
umschalten. Den Bezugspunkt 2 können Sie z.B. zum Arbeiten
mit Kettenmaßen nutzen.
Wenn Sie auf Bezugspunkt 1 zurückschalten, zeigt die
Messwertanzeige wieder die Ist-Position des MT an.
Bezugspunkt-Setzen
