50
Betriebsart Restweg-Anzeige
Weg
Betriebsart Restweg-Anzeige 1)
Im normalen Betrieb zeigt die Anzeige die Ist-Position des
Messgeräts an. Insbesondere beim Einsatz des NDs an
Werkzeugmaschinen und bei Automatisierungsaufgaben
kann es vorteilhaft sein, sich den Restweg zu einer
eingetippten Soll-Position anzeigen zu lassen. Sie positio-
nieren dann einfach durch Fahren auf den Anzeigewert Null.
Über die Schlüsselzahl 246 582 kann die Restweg-Anzeige
angewählt werden.
Funktion der Schaltausgänge A1 und A2
Im Betrieb Restweg-Anzeige haben die Schaltausgänge A1
(Pin 15) und A2 (Pin 16) eine geänderte Funktion: Sie sind zum
Anzeigewert Null symmetrisch. Wird beispielsweise in P62 als
Schaltpunkt 10 mm eingegeben, dann schaltet der Ausgang

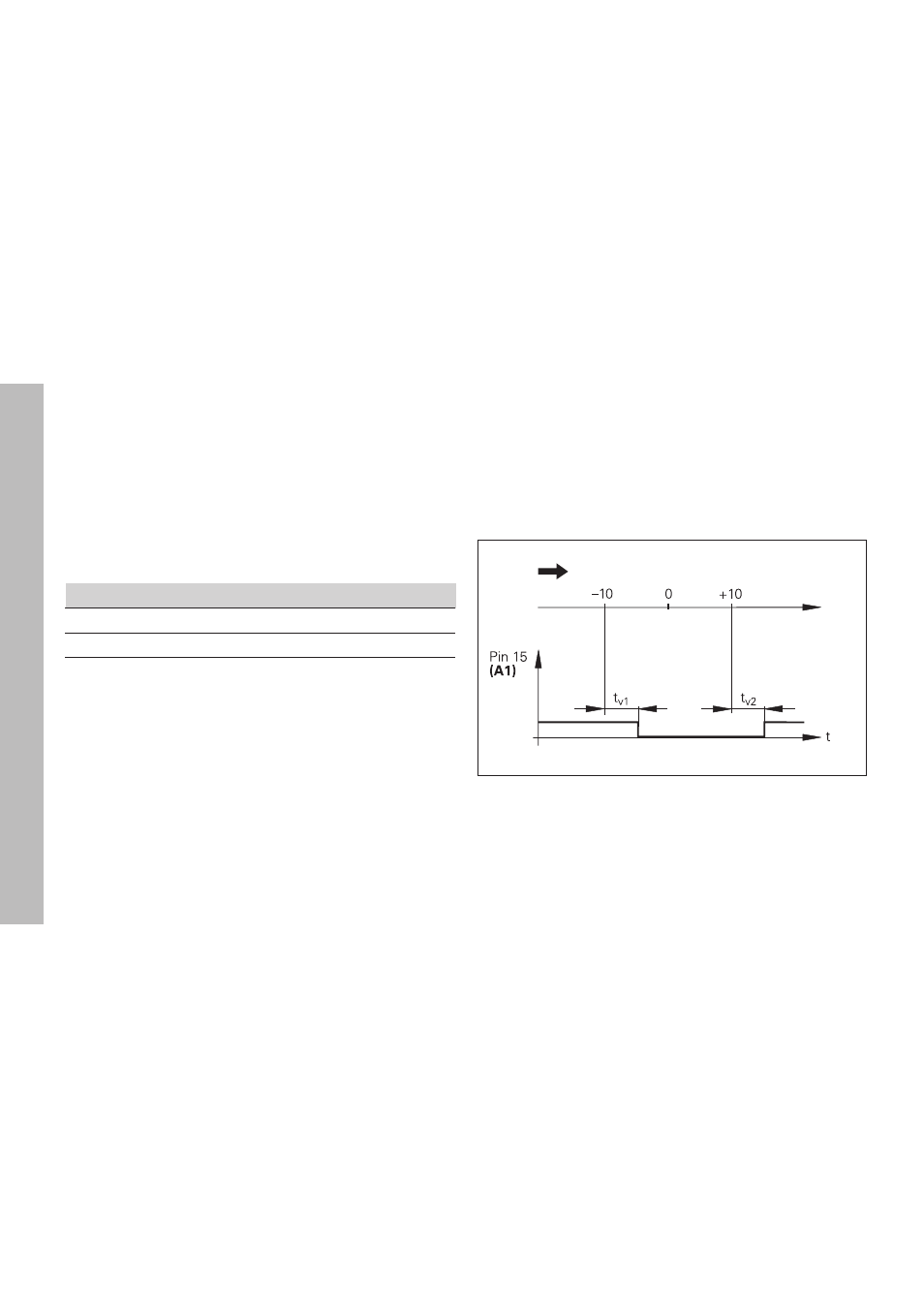

A1 bei +10 mm sowie bei –10 mm. Das Bild unten zeigt das
Ausgangssignal A1, wenn aus negativer Richtung auf Null
gefahren wird.
Zeitlicher Signalverlauf für Schaltgrenze (A1) = 10 mm , t
v1
≤
30 ms,
t
v2
≤
180 ms
Anzeige Bedeutung
RESTWEG. AUS Keine Restweg-Anzeige
RESTWEG. EIN Restweg-Anzeige ist angewählt
„Fahren auf Null” mit Restweg-Anzeige
➤ ➤ ➤ ➤ ➤ Wählen Sie Bezugspunkt 2.
➤
➤ ➤ ➤ ➤ Geben Sie die Soll-Position ein.
➤ Fahren Sie die Achse auf Null.
1) Nur in Betriebsart „Längenmessung”
