Nd 261, Heidenhain, Arbeiten mit der meßwertanzeige
ND 261
HEIDENHAIN
Leuchtfeld
Bedeutung
REF
Wenn zusätzlich Dezimalpunkte blinken:
Anzeige wartet auf das Überfahren der Referenzmarke.
Wenn Dezimalpunkte nicht blinken:
Referenzmarke wurde überfahren – Bezugspunkte werden
netzausfallsicher gespeichert.
Blinkend: Anzeige wartet auf Drücken von ENT oder CL.
1 / 2
Bezugspunkt 1 / Bezugspunkt 2 wurde gewählt.
SET
Blinkend: Anzeige wartet auf Bestätigung für Eingabewerte.
< / = / >
Klassieren: Meßwert kleiner als Klassier-Untergrenze / innerhalb
Klassiergrenzen / größer als Klassier-Obergrenze.

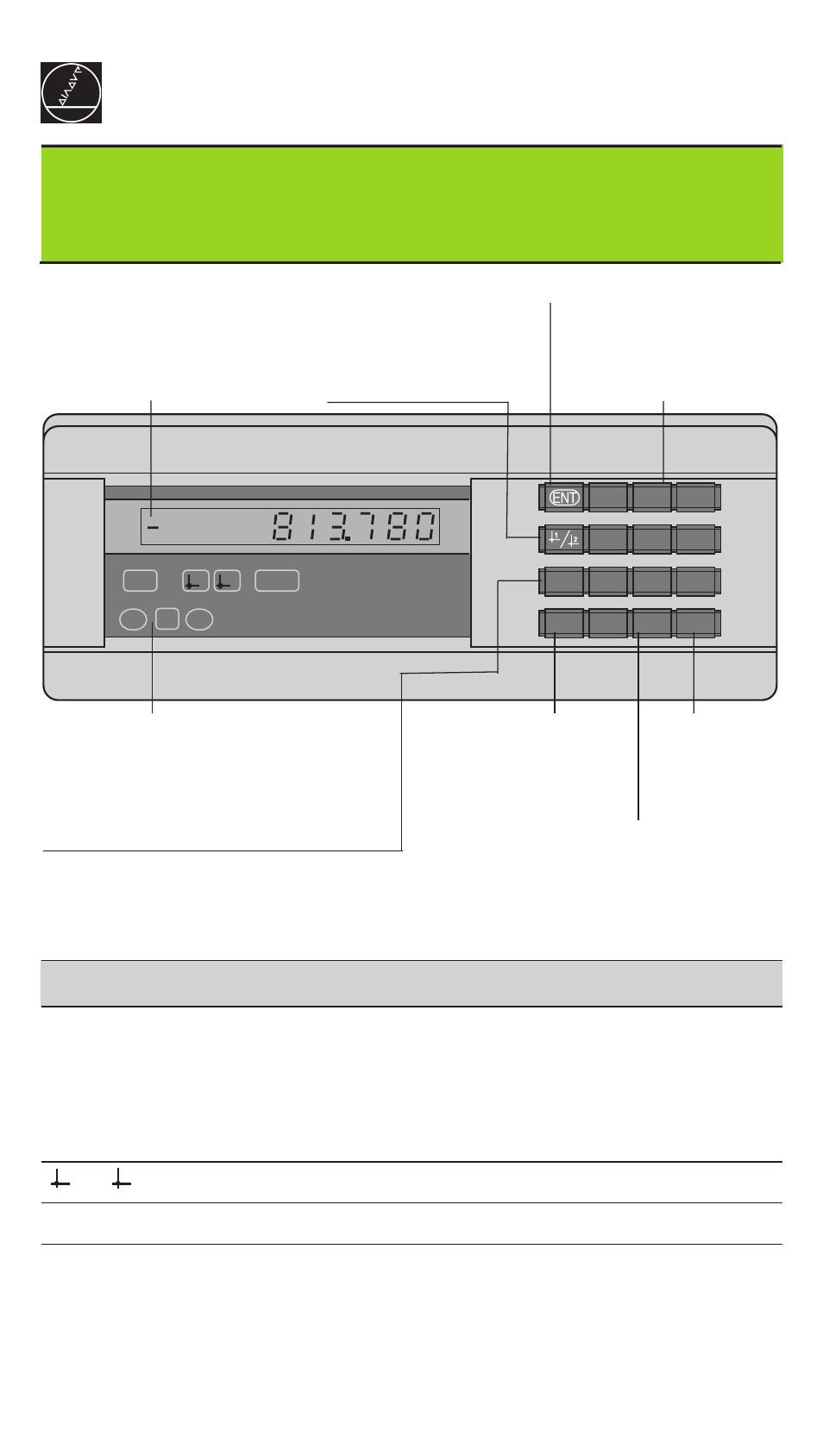

Arbeiten mit der Meßwertanzeige
HEIDENHAIN
REF
2
1
SET
=
<
>
7
8
9
4
5
6
1
2
3
0
.
–
CL
MOD
Istwert- und Eingabe-Anzeige
(7-Segment-LED,
9 Dekaden mit Vorzeichen)
• Bezugspunkt wählen
• In Parameter-Liste
rückwärts blättern
Zehner-Tastatur
• Eingabewert übernehmen
• Anzeige setzen auf Wert
aus P79 (P80!)
Status-Anzeige mit Leuchtfeldern
• Vorzeichen-
Taste
• Parameterwert
verkleinern
• Dezimalpunkt
• Parameterwert
vergrößern
• Eingabe löschen
• Anzeige nullen (P80!)
• CL plus MOD:
Parameter-Liste an-
wählen
• CL plus zweistellige
Zahl: Parameter wählen
• Parameter-Eingabe
löschen und Parameter-
Nr. anzeigen
• Meßwert über Datenschnittstelle
ausgeben (P86!)
• Parameter-Liste nach Einschalten anwählen
• In Parameter-Liste vorwärts blättern
