Nd 530, Heidenhain, Arbeiten mit der positionsanzeige
MOD
0
X
HEIDENHAIN
3
6
5
4
2
1
ENT
8
7
9
Z
REF
1
2
CL
1
2
R
x
in.
SCL
R x

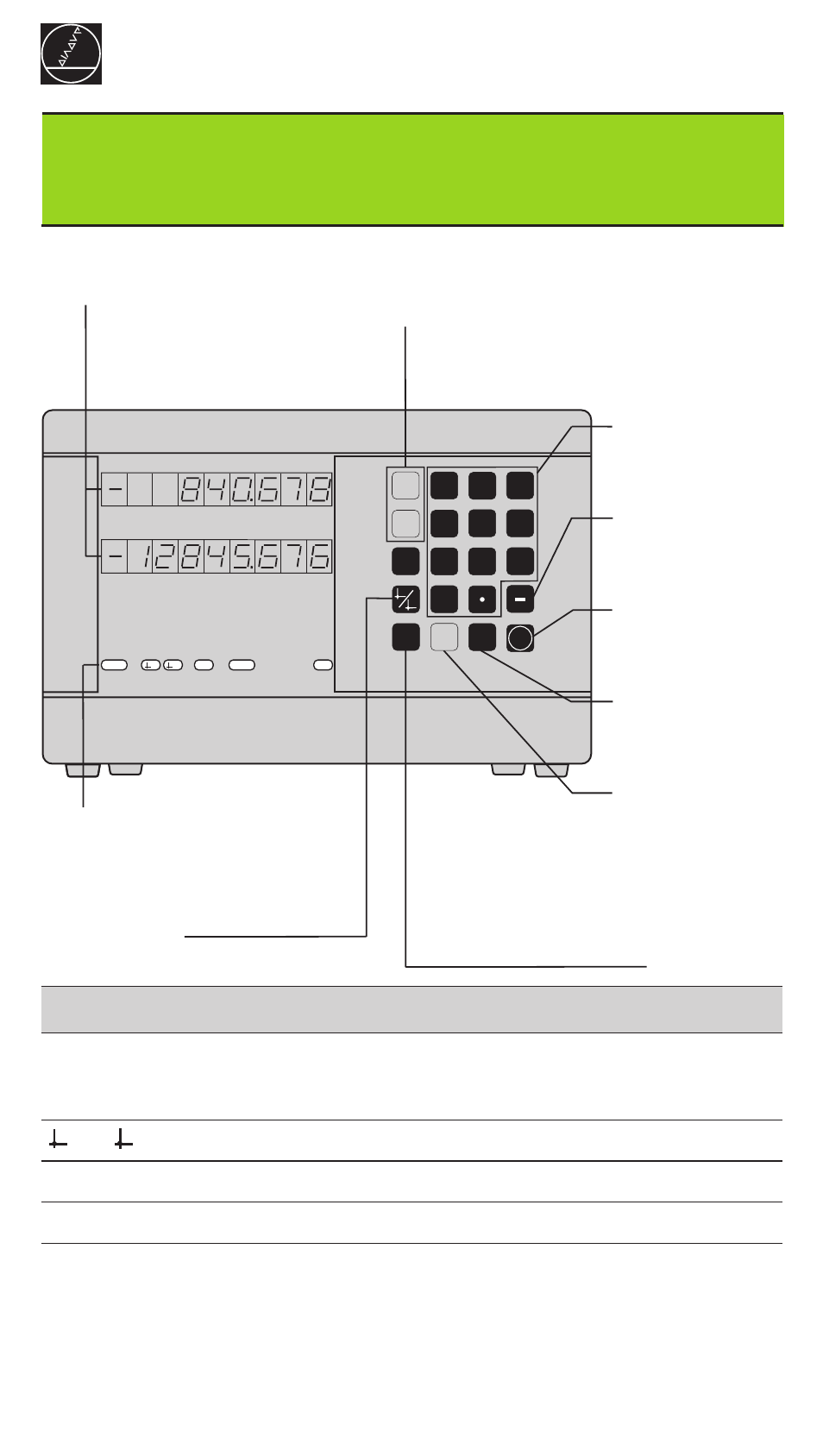

Istwert- und Eingabe-Anzeige
(7-Segment-LED, 8 Dekaden mit
Vorzeichen); oben: X-Achse,
unten: Z-Achse
• Koordinaten-Achse wählen
• achsbezogene Betriebsparameter wählen
Zehner-Tastatur
mit Dezimalpunkt
• Vorzeichen-Taste
• Parameter ändern
Eingabewerte
übernehmen
• Betriebsparameter
aufrufen
• in Parameter-Liste
vorwärts blättern
Radius-Anzeige für
die X-Achse wählen
• Bezugspunkt wählen
• in Parameter-Liste
rückwärts blättern
• Eingabe löschen
• CL plus zweistellige Zahl:
Parameter anwählen
• Parameter-Eingabe löschen
Leuchtfeld
Bedeutung
REF
Referenzmarke wurde überfahren – Bezugspunkte werden
netzausfallsicher gespeichert.
Blinkend: Anzeige wartet auf Bestätigung für die Funktion.
1 / 2
Bezugspunkt 1 / Bezugspunkt 2 wurde gewählt.
in.
Positionen werden in Zoll angezeigt
SCL
Maßfaktor aktiv
Rx
Radius-Anzeige für die X-Achse aktiv
Status-Anzeige
mit Leuchtfeldern
Arbeiten mit der Positionsanzeige
ND 530
HEIDENHAIN
