Bezugspunkt-Setzen
Wenn Sie Bezugspunkte netzausfallsicher speichern wollen,
müssen Sie vorher die Referenzpunkte überfahren haben!
Nach dem REF-Fahren können Bezugspunkte neu gesetzt oder vor-
handene aktiviert werden.
Bezugspunkt 1 oder 2 wählen.
Bezugspunkt-Setzen
Für das Setzen der Bezugspunkte gibt es mehrere Möglichkeiten:
Ankratzen der Werkstückkante mit dem Werkzeug und anschlie-
ßend gewünschten Bezugspunkt setzen (siehe Beispiel), oder
Ankratzen zweier Kanten und Mittellinie als Bezugslinie setzen. Die
Werkzeugdaten des eingesetzten Werkzeugs werden dabei
automatisch berücksichtigt (siehe „Werkzeug-Korrekturen”).
Ein einmal gesetzter Bezugspunkt wird wie folgt aufgerufen:
Y
X
2
1
Z
R=5mm

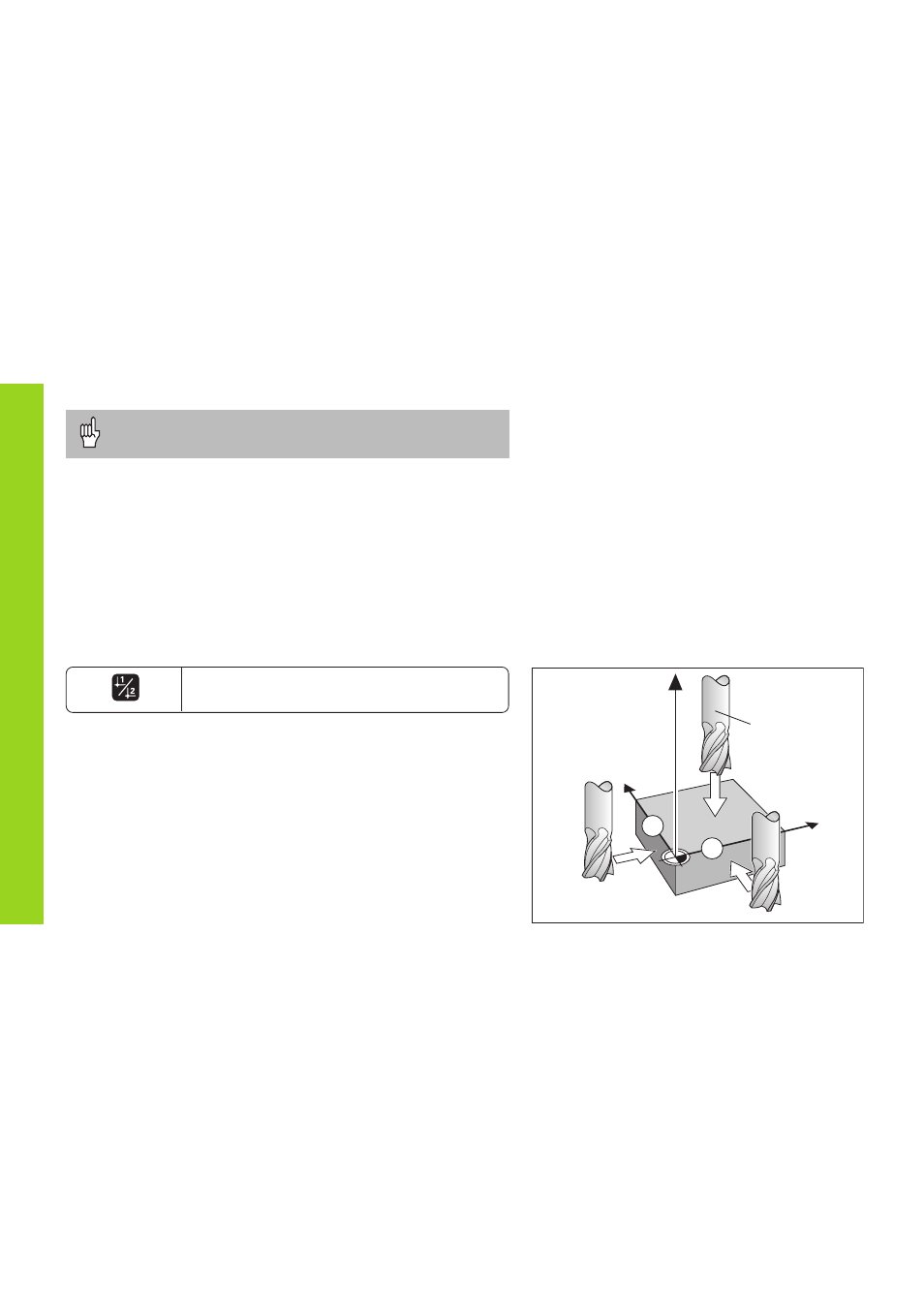

Bezugspunkt-Setzen mit dem Werkzeug
Beispiel:
Bearbeitungsebene
X / Y
Werkzeug-Achse
Z
Werkzeug-Radius
R = 5 mm
Achsfolge beim
X – Y – Z
Setzen der Bezugs-
punkte
