27
Y
X
0
0
1
2
∗
3.0
∗
3.5
Wenn ein Maßfaktor aktiv ist, dann leuchtet SCL im Status!
Arbeiten mit „Maßfaktor”
Durch die Funktion Maßfaktor kann der Anzeigewert bezogen auf die
tatsächliche Verfahrstrecke vergrößert oder verkleinert werden. Die
Anzeigewerte werden zentrisch zum Nullpunkt verändert.
Der Maßfaktor wird im Parameter 12 für jede Achse festgelegt und
im Parameter 11 für alle Achsen aktiviert bzw. inaktiviert (siehe
„Betriebsparameter”).
Beispiel für die Vergrößerung eines Werkstücks:
P12.1 3.5
P12.2 3.0
P11 „Ein”

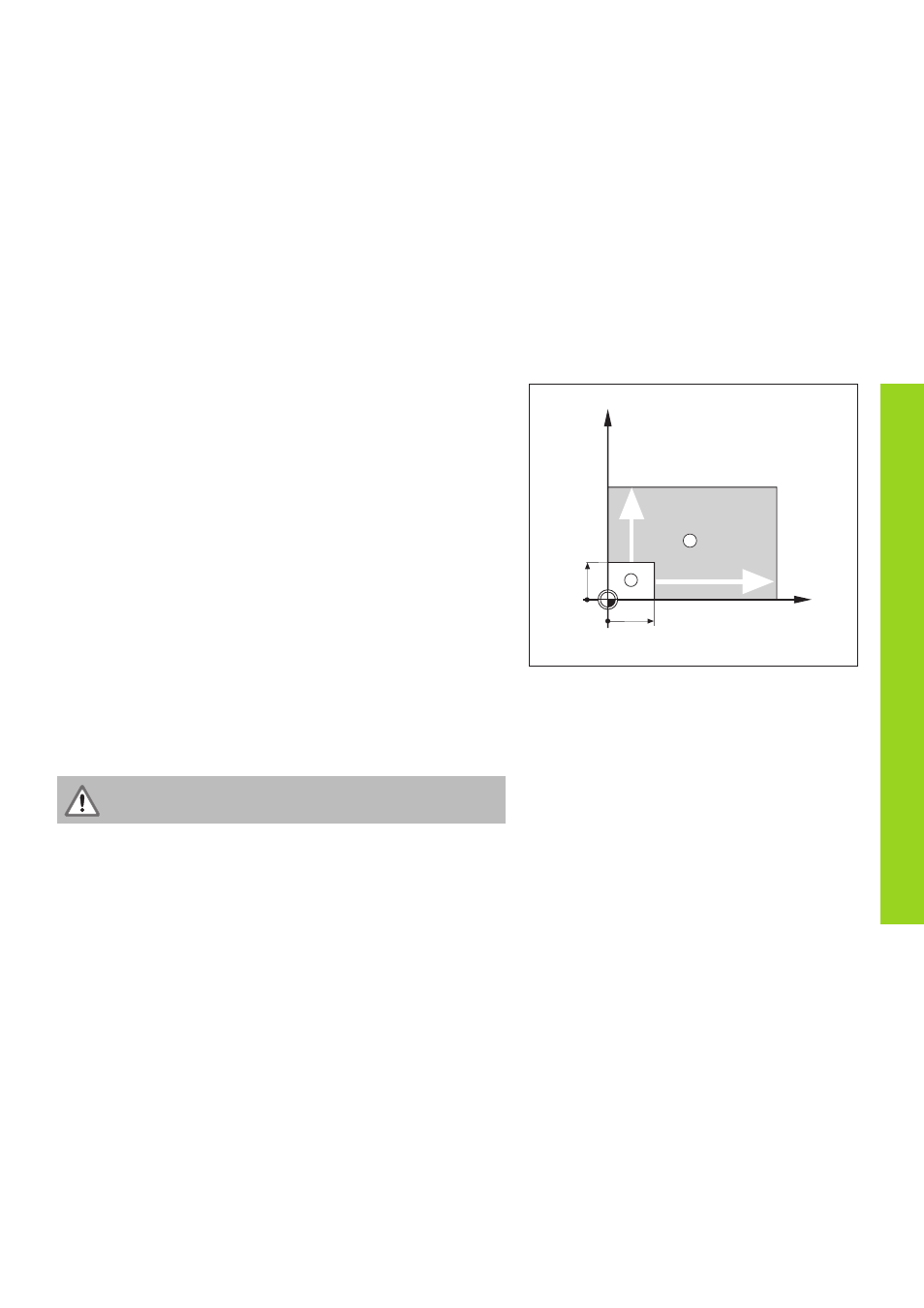

Daraus ergibt sich eine Vergrößerung des Werkstücks wie in neben-
stehendem Bild dargestellt :
1 zeigt die Originalgröße, 2 wurde achsspezifisch vergrößert.
