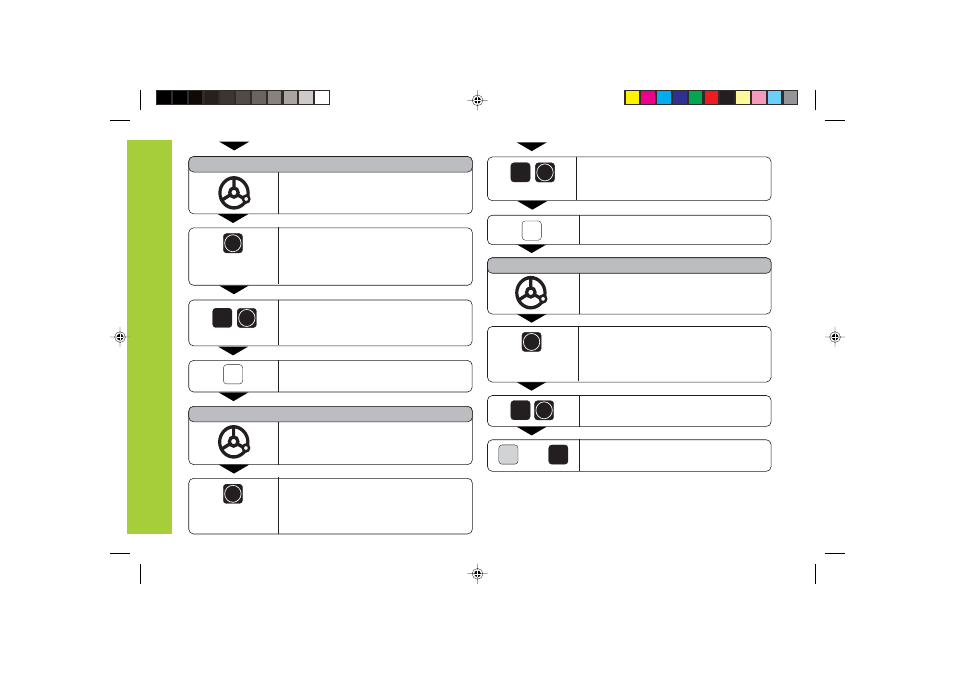

Bezugspunkt-Setzen
Z
Z-Achse wählen. SET leuchtet.
Status-Anzeige ❘<- blinkt.
Werkstückoberfläche ankratzen.
ENT
Z-Position wird erfasst. SET Kante
wird kurz angezeigt. SET blinkt.
Werkzeug vom Werkstück wegfahren.
Status-Anzeige ❘<- leuchtet.
Positionswert für den Bezugspunkt in
Z-Achse eingeben.
0
ENT
Nach dem Setzen des Bezugspunkts
Antast-Funktionen verlassen.
ANTASTEN Z
(wird nur kurz angezeigt)
SPEC
FCT
oder
CL
1)
1)
1)
1)
1)
nur bei ND 760
ENT
Y-Position wird erfasst. SET Kante
wird kurz angezeigt. SET blinkt.
Werkzeug vom Werkstück wegfahren.
Status-Anzeige ❘<- leuchtet.
Positionswert für den Bezugspunkt in
Y-Achse eingeben, Werkzeugradius-
Korrektur wird automatisch berücksichtigt.
0
ENT
ENT
X-Position wird erfasst. SET Kante
wird kurz angezeigt. SET blinkt.
Werkzeug vom Werkstück wegfahren.
Status-Anzeige ❘<- leuchtet.
Positionswert für den Bezugspunkt ein-
geben, Werkzeugradius-Korrektur wird
automatisch berücksichtigt.
0
Y
Y-Achse wählen. SET leuchtet.
Status-Anzeige ❘<- blinkt
ENT
Werkstück an Kante 2 ankratzen.
ANTASTEN Y
(wird nur kurz angezeigt)
Werkstück an Kante 1 ankratzen.
ANTASTEN X
(wird nur kurz angezeigt))
