Grundlagen
4
+Y
+X
+Z
–Z
–Y
–X
Z
X
Grundlagen
Wenn Sie mit den Begriffen Koordinatensystem, Inkremental-
maß, Absolutmaß, Soll-Position, Ist-Position und Restweg
vertraut sind, können Sie dieses Kapitel überspringen!
1) nach dem französischen Mathematiker und Philosophen René
Descartes, lateinisch Renatus Cartesius; 1596 bis 1650
Nullpunkt oder
Ursprung
Teilung

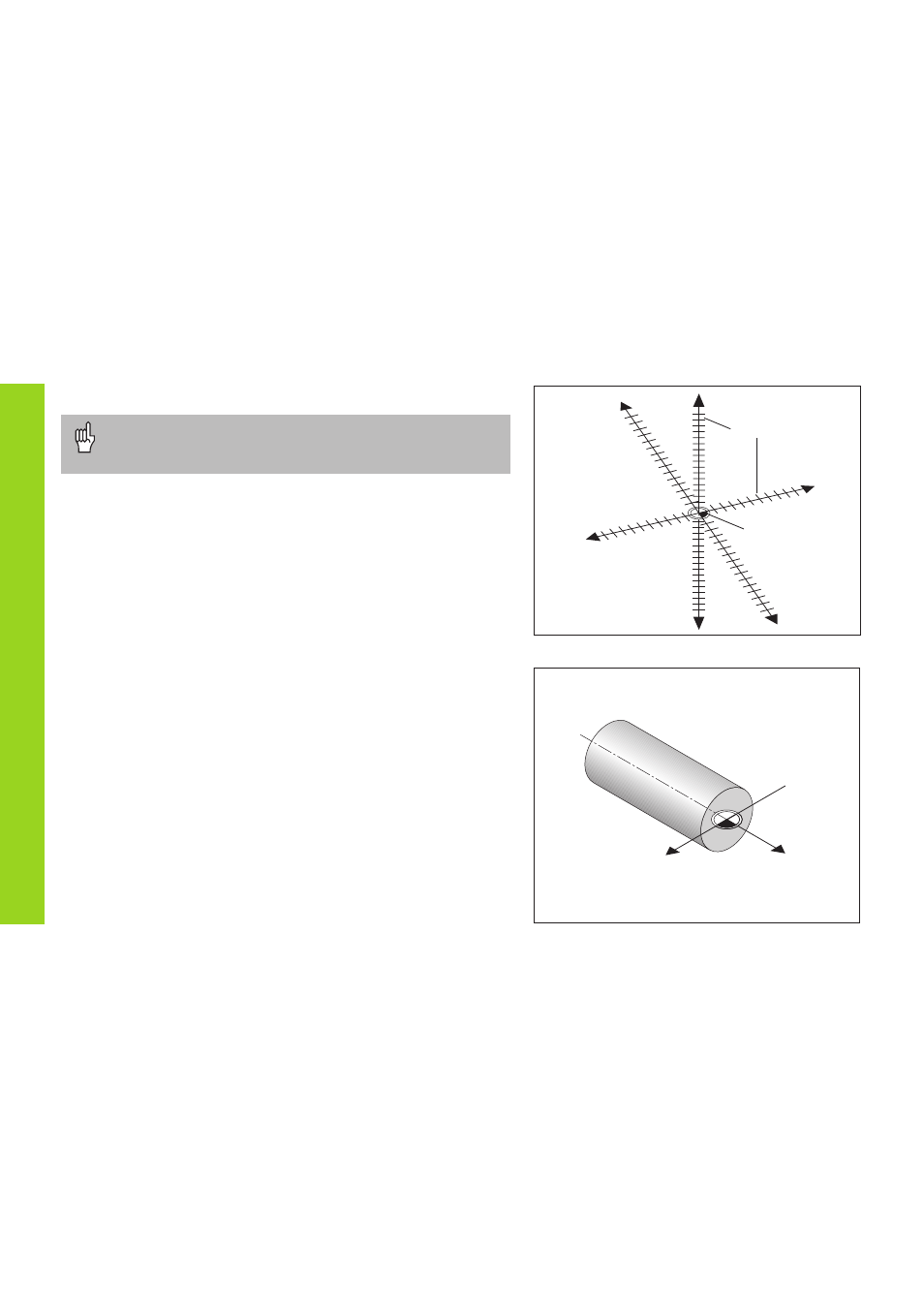

Koordinatensystem
Zur Beschreibung der Geometrie eines Werkstücks bedient man sich
eines rechtwinkligen Koordinatensystems (= kartesisches
Koordinatensystem
1) ). Das Koordinatensystem besteht aus den drei
Koordinatenachsen X, Y und Z, die aufeinander senkrecht stehen und
sich in einem Punkt schneiden. Dieser Punkt heißt Nullpunkt des
Koordinatensystems.
Auf den Koordinatenachsen befindet sich eine Teilung (Einheit der
Teilung in der Regel mm), mit deren Hilfe Punkte im Raum – bezogen
auf den Nullpunkt – bestimmt werden können.
Um Positionen auf dem Werkstück zu bestimmen, legen Sie das
Koordinatensystem gedanklich auf das Werkstück.
Bei Drehteilen (rotationssymmetrischen Werkstücken) fällt die Z-
Achse mit der Drehachse zusammen. Die X-Achse verläuft in Richtung
des Radius bzw. des Durchmessers. Auf die Angabe der Y-Achse kann
bei Drehteilen verzichtet werden.
