Grundlagen
Grundlagen
Wenn Sie mit den Begriffen Koordinatensystem, Inkremental-
maß, Absolutmaß, Soll-Position, Ist-Position und Restweg
vertraut sind, können Sie dieses Kapitel überspringen.

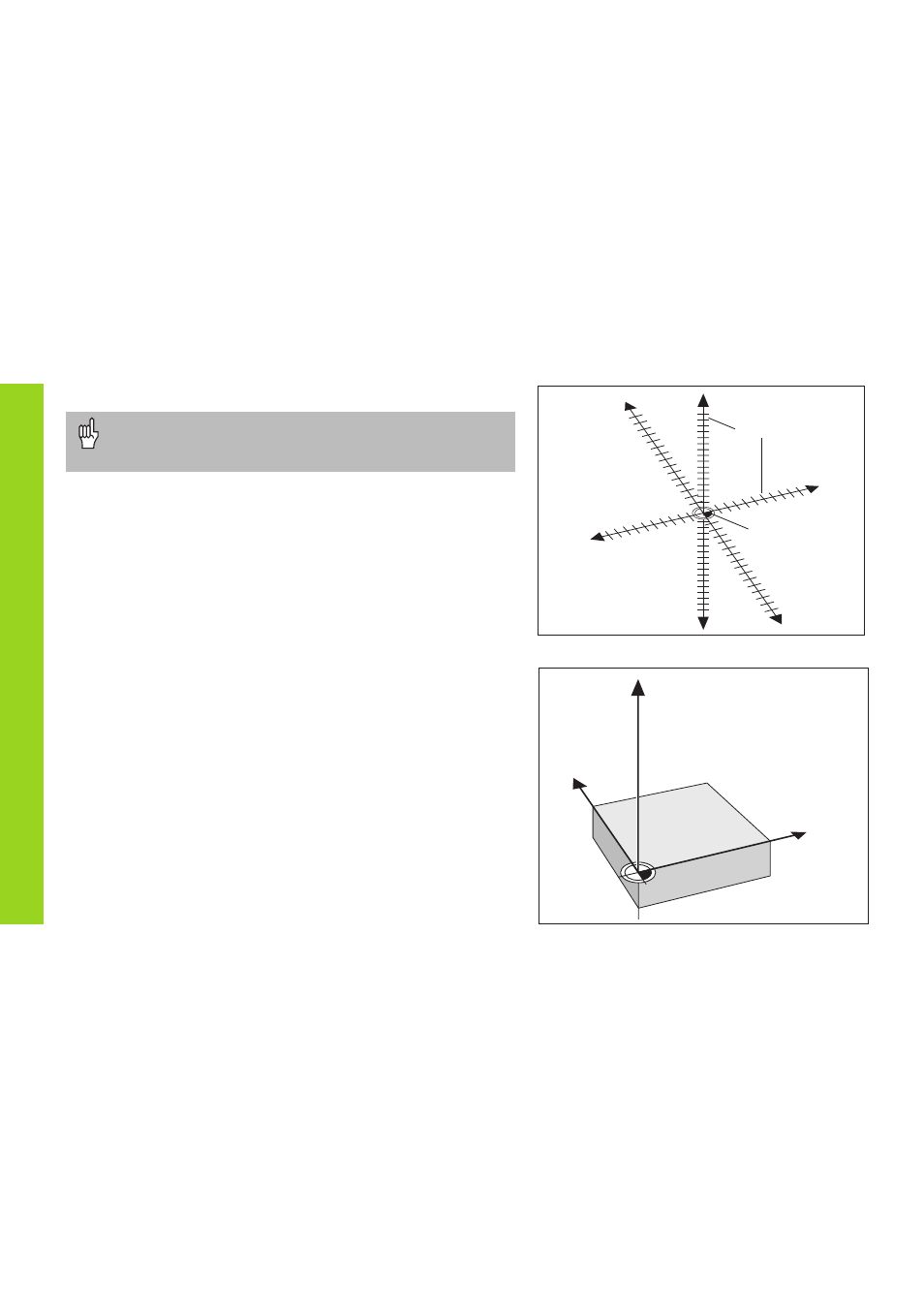

Koordinatensystem
Zur Beschreibung der Geometrie eines Werkstücks bedient man sich
eines rechtwinkligen Koordinatensystems (= kartesisches Koordinaten-
system
1) ). Das Koordinatensystem besteht aus den drei Koordinaten-
achsen X, Y und Z, die aufeinander senkrecht stehen und sich in einem
Punkt schneiden. Dieser Punkt heißt Nullpunkt des Koordinatensys-
tems.
Auf den Koordinatenachsen befindet sich eine Teilung (Einheit der
Teilung in der Regel mm), mit deren Hilfe Punkte im Raum – bezogen
auf den Nullpunkt – bestimmt werden können.
Um Positionen auf dem Werkstück zu bestimmen, legen Sie das
Koordinatensystem gedanklich auf das Werkstück.
Die Maschinenachsen verlaufen in Richtung der Achsen des Koordi-
natensystems, wobei die Z-Achse normalerweise die Werkzeugachse
ist.
1) nach dem französischen Mathematiker und Philosophen René
Descartes, lateinisch Renatus Cartesius (1596 bis 1650)
