2.2 Montage der Hardware
Die ND 1200R lässt sich leicht installieren. In diesem Abschnitt wird
die Montage der Geräte-Hardware beschrieben.

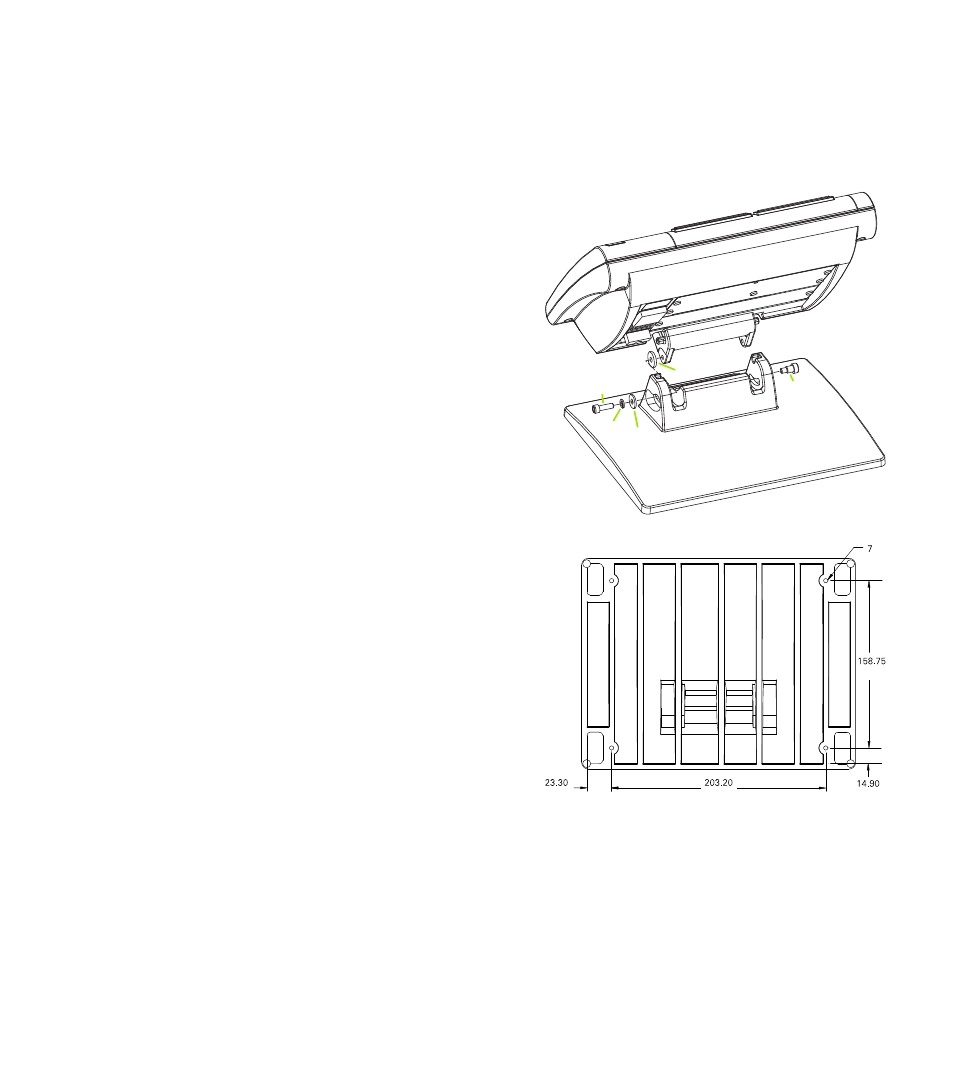

Zusammenbau des Montagefußes
Die ND 1200R wird mit einer Passschraube, einer Kopfschraube und
passenden Unterlegscheiben in den Schwenkschlitzen des
Montagefußes befestigt.
Die ND 1200R an den Montagefuß anbauen wie rechts abgebildet.
Passschraube festziehen (
1
).
Kopfschraube (
5
) und Unterlegscheiben (
3
und
4
) so anziehen, dass
die ND 1200R sicher in die gewünschte Schwenkposition bewegt
werden kann.
Die ND 1200R auf die gewünschte Schwenkposition einstellen.
Kopfschraube festziehen (
5
), um die ND 1200R zu befestigen.
Platzierung auf der Arbeitsfläche und Montage
Die ND 1200R auf eine flache, stabile Fläche stellen oder mit den vier
10/32-Schrauben gemäß der rechts abgebildeten Anordnung der
Bohrungen von unten auf einer stabilen Fläche festschrauben.
Die Abmessungen sind in Millimetern angegeben.
Zusammenbau des Montagefußes
Anordnung der Bohrungen für die Montage
5
4
3
2
1
