Konturen definieren
Grundlagen
Konturen definieren Sie grundsätzlich in separaten Dateien (Datei-Typ
.HC). Da .HC-Dateien reine Konturbeschreibung – nur Geometrie-, keine
Technologiedaten – beinhalten, können Sie diese flexibel einsetzen: als
Konturzug, als Tasche oder als Insel.
Bereits existierende Konturbeschreibungen in älteren Klartext-Dialog-
Programmen (.H-Dateien), können Sie mit wenigen Handgriffen in eine
smarT.NC-Konturbeschreibung konvertieren (siehe Seite 116).
Ebenso wie in Unitprogrammen und beim Mustergenerator, stellt
smarT.NC jedes einzelne Konturelement im Treeview
1
mit einem ent-
sprechenden Icon dar. Im Eingabeformular
2
geben Sie die Daten zum

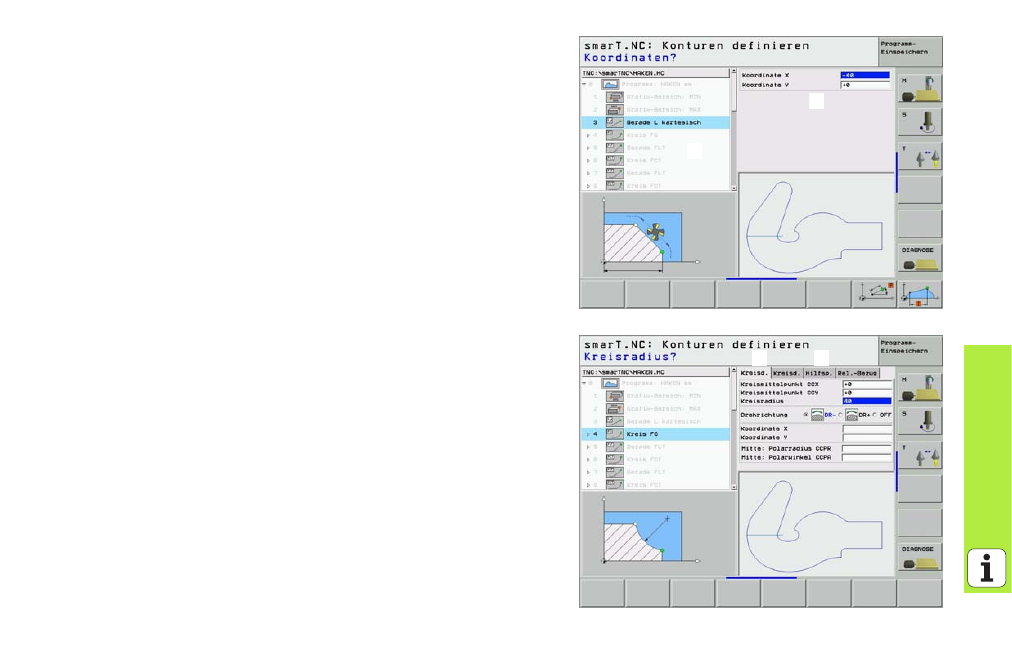

jeweiligen Konturelement ein. Bei der Freien Kontur-Programmierung FK
stehen neben dem Übersichtsformular
3
bis zu 3 weitere Detailformulare
(
4
) zur Verfügung, in denen Sie Daten eingeben können (siehe Bild rechts
unten).
