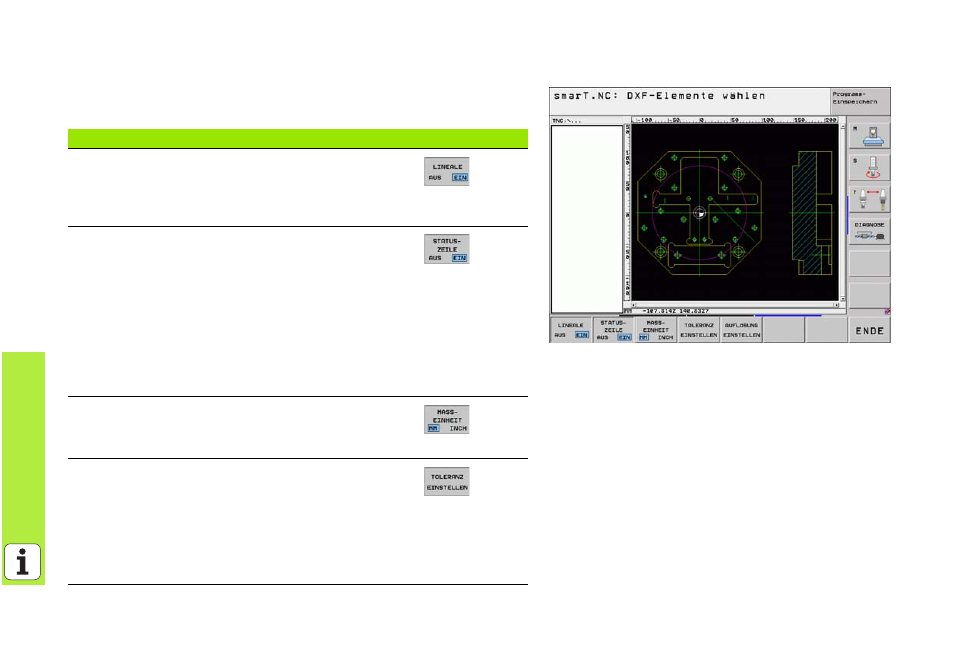

Grundeinstellungen
Auf der dritten Softkey-Leiste stehen verschieden Einstellmöglichkeiten
zur Verfügung:
Einstellung
Softkey
Lineale anzeigen/nicht anzeigen: Die TNC zeigt die
Lineale am linken und oberen Rand der Zeichnung
an. Die auf dem Lineal angezeigten Werte beziehen
sich auf den Zeichnungs-Nullpunkt.
Statuszeile anzeigen/nicht anzeigen: Die TNC zeigt
die Statuszeile am unteren Rand der Zeichnung an.
In der Stauszeile stehen folgende Informationen zur
Verfügung:
Aktive Maßeinheit (MM oder INCH)
X- und Y-Koordinate der aktuellen Mouse-Position
Im Modus KONTUR WÄHLEN zeigt die TNC an,
ob die selektierte Kontur offen (open contour)
oder geschlossen (closed contour) ist
Maßeinheit MM/INCH: Maßeinheit der DXF-Datei
einstellen. In dieser Maßeinheit gibt die TNC auch
das Kontur-Programm aus
Toleranz einstellen. Die Toleranz legt fest, wie weit
benachbarte Konturelemente voneinder entfernt
sein dürfen. Mit der Toleranz können Sie
Ungenauigkeiten ausgleichen, die bei der
Zeichnungserstellung gemacht wurden.
Grundeinstellung ist abhängig von der Ausdehnung
der gesamten DXF-Datei
