154

Bearbei

tungspositio

nen

defi

nier

en

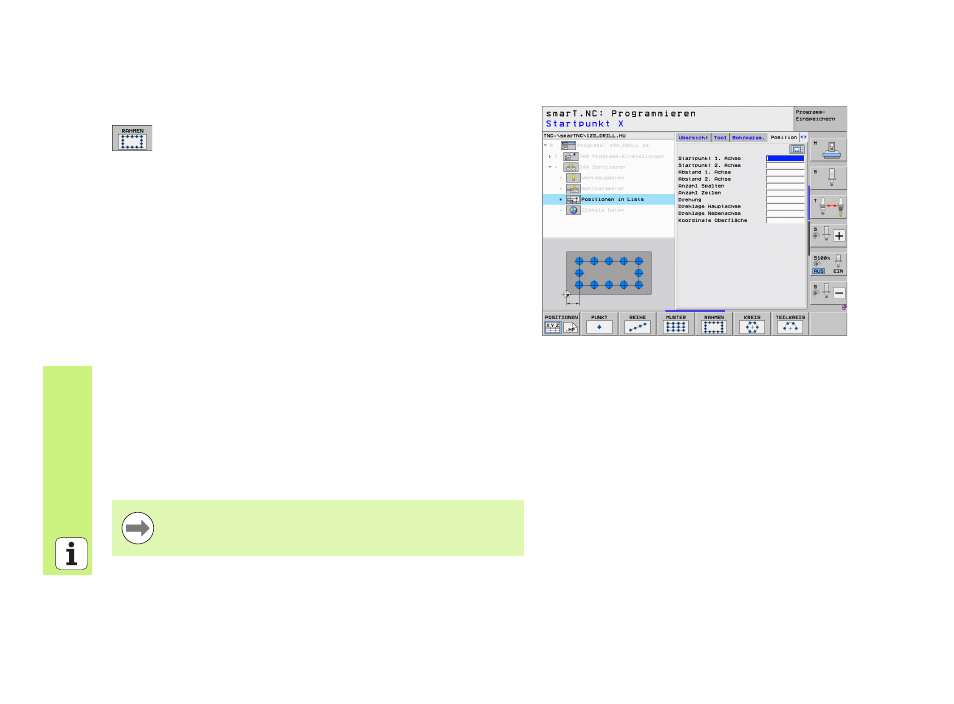

Rahmen, gerade, gedreht oder verzerrt

U

Startpunkt 1. Achse

: Koordinate des Rahmen-Startpunktes

1

in der Hauptachse der Bearbeitungsebene

U

Startpunkt 2. Achse

: Koordinate des Rahmen-Startpunktes

2

in der Nebenachse der Bearbeitungsebene

U

Abstand 1. Achse

: Abstand der Bearbeitungspositionen in

der Hauptachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar

U

Abstand 2. Achse

: Abstand der Bearbeitungspositionen in

der Nebenachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar

U

Anzahl Zeilen

: Gesamt-Zeilenanzahl des Rahmens

U

Anzahl Spalten

: Gesamt-Spaltenanzahl des Rahmens

U

Drehung

: Drehwinkel, um den der gesamte Rahmen um den

eingegebenen Startpunkt gedreht wird. Bezugsachse:
Hauptachse der aktiven Bearbeitungsebene (z.B. X bei
Werkzeug-Achse Z). Wert positiv oder negativ eingebbar

U

Drehlage Hauptachse

: Drehwinkel, um den ausschließlich

die Hauptachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.

U

Drehlage Nebenachse

: Drehwinkel, um den ausschließlich

die Nebenachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.

U

Koordinate Oberfläche

: Koordinate Werkstück-Oberfläche

Die Parameter Drehlage Hauptachse und Drehlage
Nebenachse

wirken additiv auf eine zuvor durchgeführte

Drehung

des gesamten Rahmens.
