86 Programmieren: Grundlagen, Datei-Verwaltung
3.2 Pr
ogr
amme eröf
fnen und eing
eben
Werkzeug-Bewegungen in DIN/ISO
programmieren
Um einen Satz zu programmieren, drücken Sie die Taste SPEC FCT.
Wählen Sie den Softkey PROGRAMM FUNKTIONEN und
anschließend den Softkey DIN/ISO. Sie können auch die grauen
Bahnfunktionstasten benutzen, um den entsprechenden G-Code zu
erhalten.

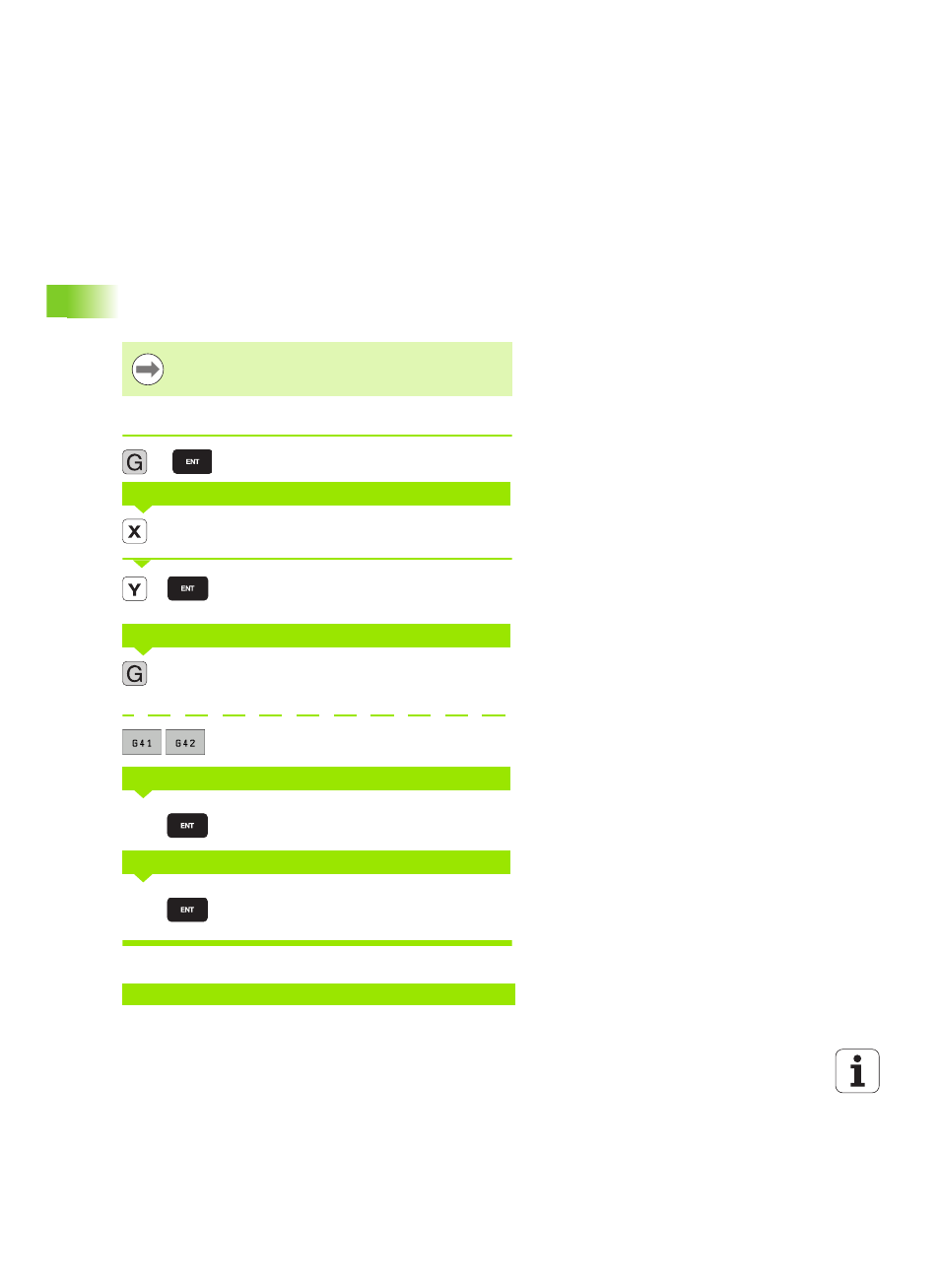

Beispiel für einen Positioniersatz
Satz eröffnen
Zielkoordinate für X-Achse eingeben
Zielkoordinate für Y-Achse eingeben, mit Taste ENT
zur nächste Frage
Ohne Werkzeug-Radiuskorrektur verfahren: Mit
Taste ENT bestätigen, oder
Links bzw. rechts der programmierten Kontur
verfahren: G41 bzw. G42 über Softkey wählen
Vorschub für diese Bahnbewegung 100 mm/min, mit
Taste ENT zur nächsten Frage
Zusatzfunktion M3 „Spindel ein“, mit Taste ENT
beendet die TNC diesen Dialog
Das Programmfenster zeigt die Zeile:
Falls Sie die DIN/ISO-Funktionen mit einer
angeschlossene USB-Tastatur eingeben, achten Sie
darauf, dass die Großschreibung aktiv ist.
KOORDINATEN?
FRÄSERMITTELSPUNKTSBAHN
VORSCHUB F=?
ZUSATZ-FUNKTION M?
N30 G01 G40 X+10 Y+5 F100 M3 *
1
10
20
40
100
3
