Werkzeugkorrektur 5.3
5
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
201

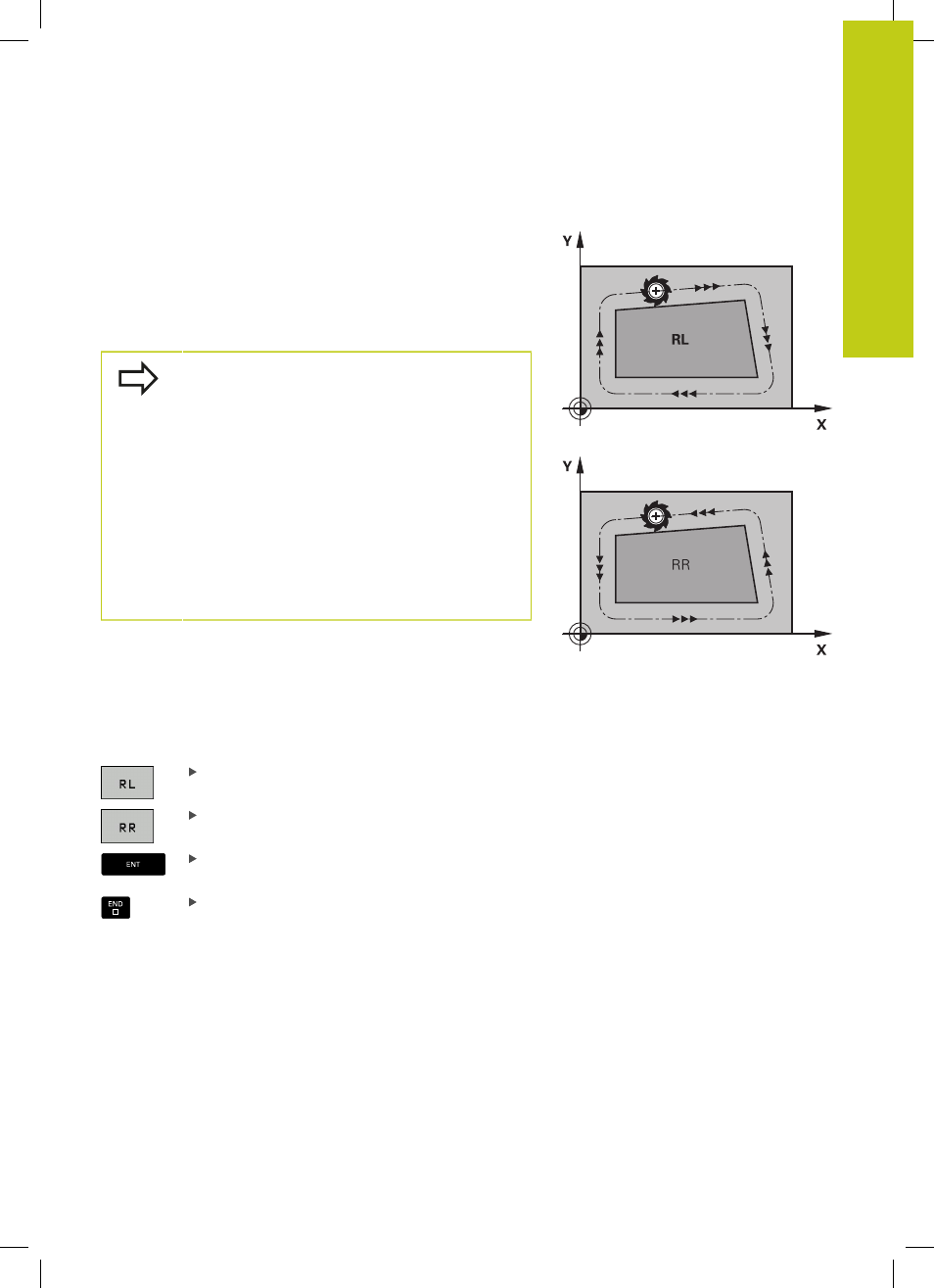

Bahnbewegungen mit Radiuskorrektur: RR und RL
RR: Das Werkzeug verfährt rechts von der Kontur
RL: Das Werkzeug verfährt links von der Kontur
Der Werkzeugmittelpunkt hat dabei den Abstand des
Werkzeugradius von der programmierten Kontur. „Rechts“ und
„links“ bezeichnet die Lage des Werkzeugs in Verfahrrichtung
entlang der Werkstückkontur. Siehe Bilder.
Zwischen zwei Programm-Sätzen mit
unterschiedlicher Radiuskorrektur
RR und RL muss
mindestens ein Verfahrsatz in der Bearbeitungsebene
ohne Radiuskorrektur (also mit
R0) stehen.
Die TNC aktiviert eine Radiuskorrektur zum Ende
des Satzes, in dem Sie das erste Mal die Korrektur
programmiert haben.
Beim ersten Satz mit Radiuskorrektur
RR/RL und
beim Aufheben mit
R0 positioniert die TNC das
Werkzeug immer senkrecht auf den programmierten
Start- oder Endpunkt. Positionieren Sie das Werkzeug
so vor dem ersten Konturpunkt bzw. hinter dem
letzten Konturpunkt, dass die Kontur nicht beschädigt
wird.
Eingabe der Radiuskorrektur
Die Radiuskorrektur geben Sie in einem L -Satz ein. Koordinaten des
Zielpunktes eingeben und mit Taste
ENT bestätigen
RADIUSKORR.: RL/RR/KEINE KORR.?
Werkzeugbewegung links von der programmierten
Kontur: Softkey
RL drücken, oder
Werkzeugbewegung rechts von der
programmierten Kontur: Softkey
RR drücken, oder
Werkzeugbewegung ohne Radiuskorrektur bzw.
Radiuskorrektur aufheben: Taste
ENT drücken
Satz beenden: Taste
END drücken
