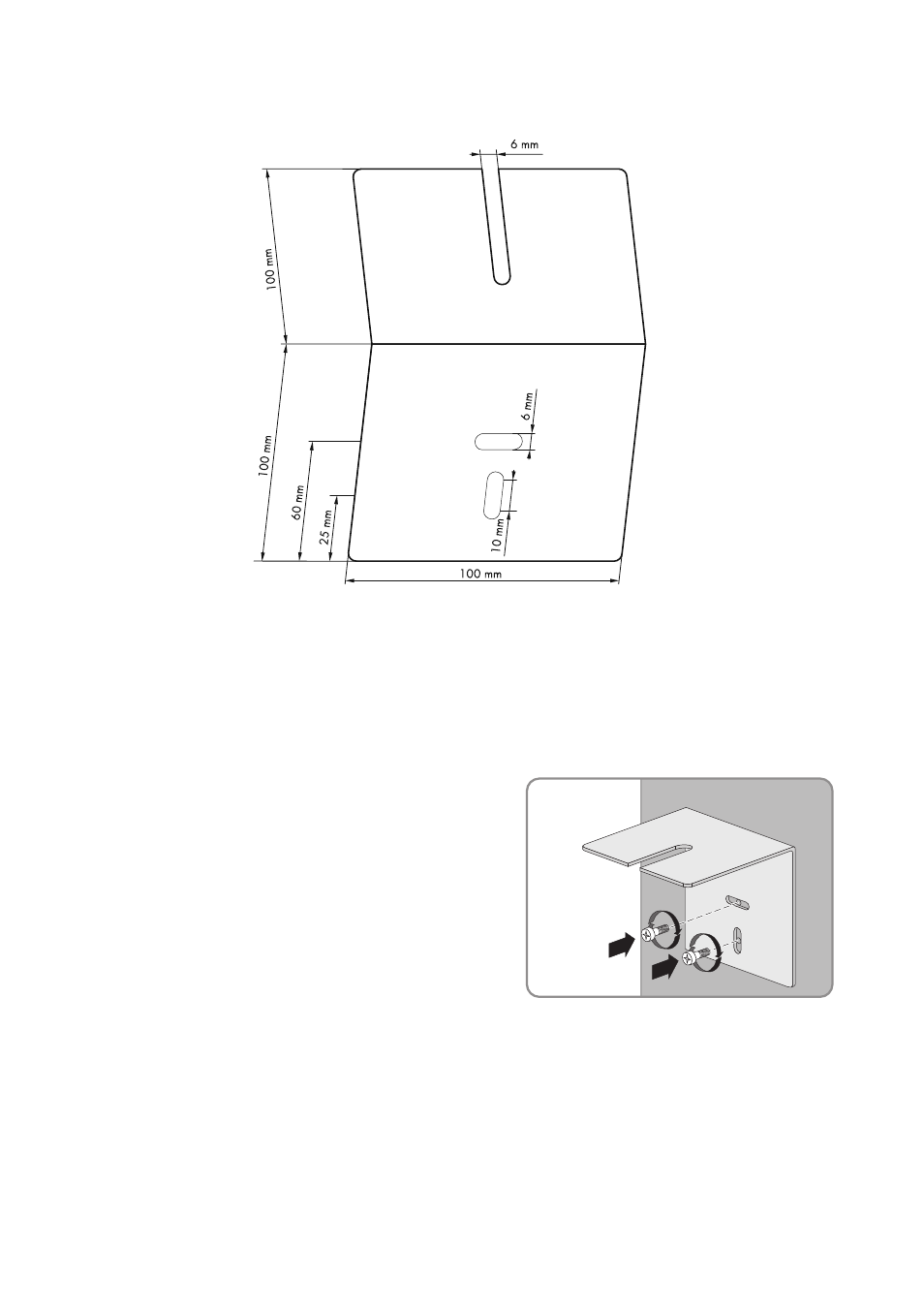

Abbildung 3: Maße des Antennenwinkels
1. Schlitz des Antennenwinkels so ausrichten, dass eine gute Funkverbindung zum Empfänger
gewährleistet ist. Dabei den Antennenwinkel senkrecht oder waagrecht ausrichten.
2. Position der Befestigungslöcher markieren. Tipp: Sie können den Antennenwinkel als
Bohrschablone verwenden.
3. Den Antennenwinkel mit den
Befestigungselementen an der Wand befestigen.
