SMA MATRIX Quick Reference Guide Benutzerhandbuch
Seite 2
Bedeutung der Dias:
In einem Dia legen Sie die Inhalte fest, die die Sunny Matrix anzeigen soll. Wie bei einem Dia für
einen Diaprojektor zeigt die Sunny Matrix das Dia an, sobald es in der Diashow an der Reihe ist.

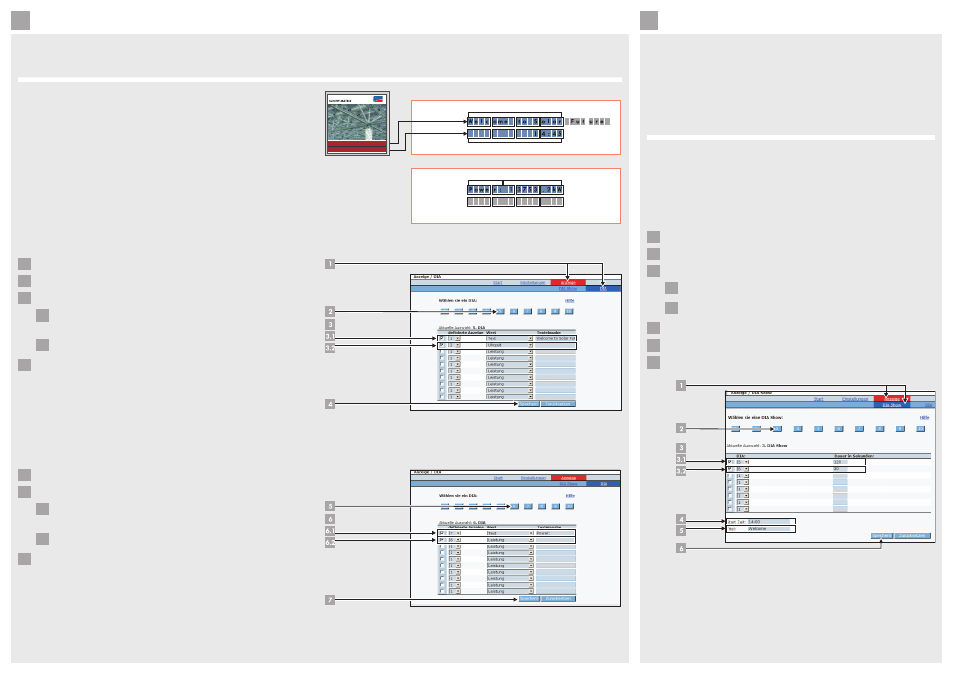

Dias erstellen (Beispiel):
Es sollen 2 Dias erstellt werden:
• Ein Dia soll unter
[5]
gespeichert werden und folgende Daten anzeigen:
Im Anzeigebereich
[1]
soll das Dia den englischen Satz „Welcome to Solar Future“
anzeigen. Da der Satz mehr Zeichen enthält als die im Anzeigebereich vorhandenen 16
Stellen, wird der Satz automatisch als Laufschrift angezeigt. Gleichzeitig soll das Dia im
Anzeigebereich
[2]
die Uhrzeit anzeigen.
• Ein Dia soll unter
[6]
gespeichert werden und folgende Daten anzeigen:
Im Anzeigebereich
[7]
soll das Dia das englische Wort „Power:” anzeigen. Gleichzeitig soll
das Dia im Anzeigebereich
[8]
die Leistung der PV-Anlage anzeigen.
1
Anzeige > DIA wählen.
2
Im Bereich „Wählen sie ein DIA“ [5] wählen.
3
Dia erstellen:
3.1
Erstes Auswahlfeld aktivieren und folgende Einstellungen in dazugehörigen Dropdown-
Listen wählen: „definierte Anzeige“: 1, „Wert“: Text. Im Feld „Texteingabe“ folgenden
englischen Text eingeben: Welcome to Solar Future.
3.2
Weiteres Auswahlfeld aktivieren und folgende Einstellungen in dazugehörigen
Dropdown-Listen wählen: „definierte Anzeige“: 2, „Wert“: Uhrzeit.
4
[Speichern] wählen.
5
Im Bereich „Wählen sie ein DIA“ [6] wählen.
6
Dia erstellen:
6.1
Erstes Auswahlfeld aktivieren und folgende Einstellungen in dazugehörigen Dropdown-
Listen wählen: „definierte Anzeige“: 7, „Wert“: Text. Im Feld „Texteingabe“ Power:
eingeben.
6.2
Weiteres Auswahlfeld aktivieren und folgende Einstellungen in dazugehörigen
Dropdown-Listen wählen: „definierte Anzeige“: 8, „Wert“: Leistung.
7
[Speichern] wählen.
Bedeutung der Diashows:
Eine Diashow ist eine Zusammenstellung von Dias, die angezeigt werden sollen. Jede Diashow
hat eine Startzeit. Eine Diashow stoppt, wenn die Startzeit einer anderen Diashow erreicht ist.
Bei Auslieferung der Sunny Matrix ist bereits eine Diashow vordefiniert und auf dem
mitgelieferten Konfigurationsblatt für Sie vermerkt. Welche Diashows bereits eingestellt sind,
sehen Sie auf der Seite „Anzeige > DIA Show“ im Bereich „DIA Show Übersicht“. Beachten
Sie, dass Sie keine Startzeiten doppelt vergeben.
Eine Vorschau der aktuellen Diashow können Sie über „Start” [Vorschau] aufrufen. Weitere
Informationen zur Vorschau sind in der Bedienungsanleitung enthalten.
Diashow erstellen (Beispiel):
Es soll 1Diashow erstellt werden. Die Diashow soll unter [3] gespeichert werden und wie folgt
eingestellt sein:
• Diashow soll um 14:00 Uhr starten.
• Diashow soll die Dias
[5]
und
[6]
enthalten.
• Zuerst soll Dia
[5]
120 Sekunden lang angezeigt werden.
• Danach soll Dia
[6]
30 Sekunden lang angezeigt werden.
1
Anzeige > DIA Show wählen.
2
Im Bereich „Wählen sie eine DIA Show“ [3] wählen.
3
Diashow erstellen:
3.1
Erstes Auswahlfeld aktivieren. In dazugehöriger Dropdown-Liste „DIA“ 5 wählen.
Im dazugehörigen Feld „Dauer in Sekunden“ 120 eingeben.
3.2
Zweites Auswahlfeld aktivieren und in Dropdown-Liste „DIA“ 6 wählen. In
Dropdown-Liste „Dauer in Sekunden“ 30 eingeben.
4
Im Feld „Start Zeit“ 14:00 eingeben.
5
Im Feld „Titel“ Welcome eingeben.
6
[Speichern] wählen.
DIAS ERSTELLEN
DIASHoW ERSTELLEN
B
C
Anzeigebereich [1]
Anzeigebereich [8]
Dia [5]
Dia [6]
Anzeigebereich [2]
Anzeigebereich [7]
