SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SMC46-60A11-IA-de-81 29

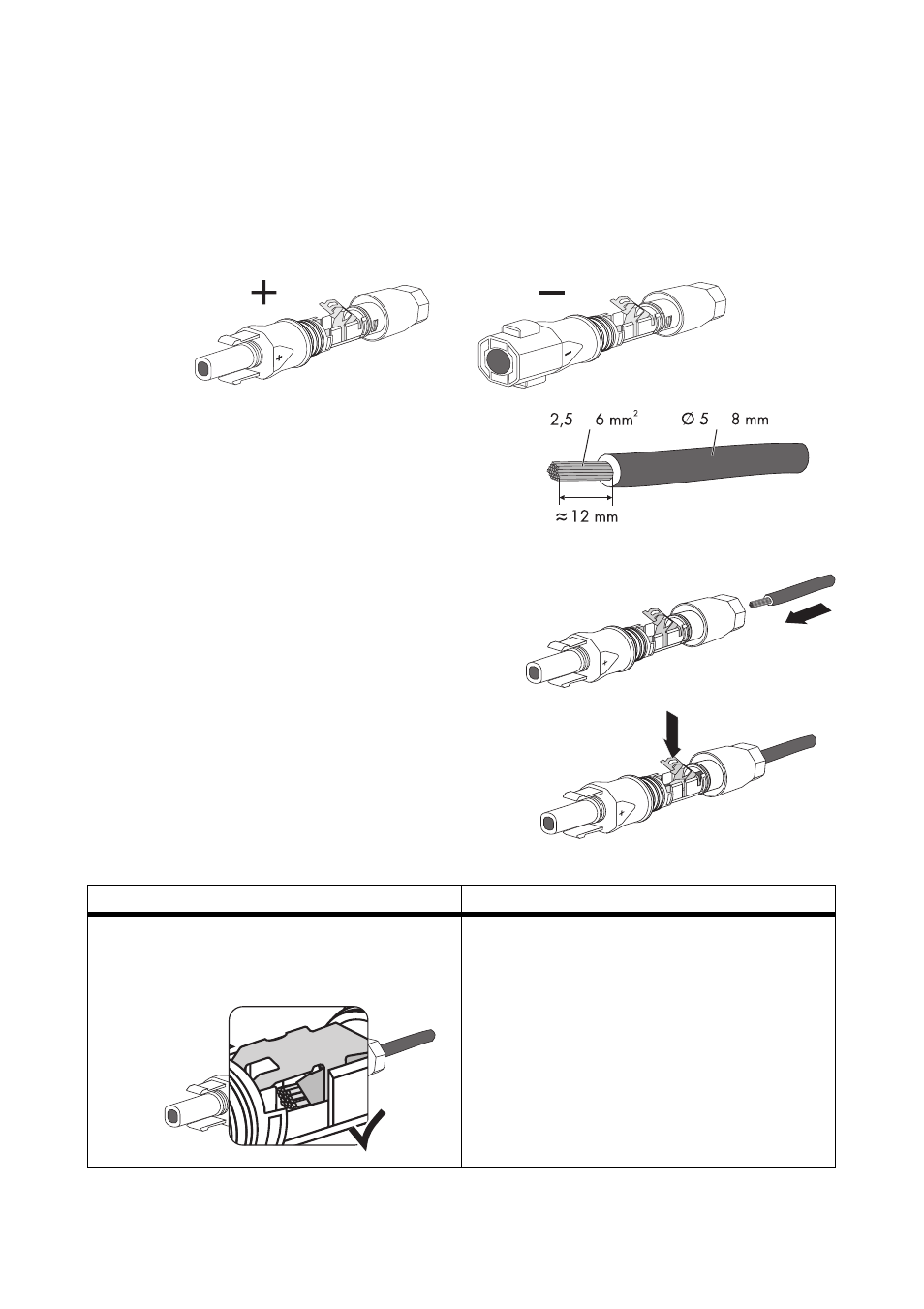

5.4.2 DC-Steckverbinder konfektionieren
Für den Anschluss am Wechselrichter müssen alle Anschlusskabel der PV-Module mit den
mitgelieferten DC-Steckverbindern ausgestattet sein.
Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf
richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „ − “ gekennzeichnet.
Kabelanforderungen:
• Verwenden Sie eine PV1-F‑Kabel.
Vorgehensweise
1. Abisoliertes Kabel bis zum Anschlag in den Stecker
einführen.
2. Den Klemmbügel nach unten drücken, bis er hörbar
einrastet.
3. Korrekten Sitz des Kabels prüfen:
Ergebnis Maßnahme
☑ Wenn die Litze in der Kammer des
Klemmbügels zu sehen ist, sitzt das Kabel
korrekt.
• Mit Punkt 4 fortfahren.
... ...
