SMA Solar Technology AG
5 Elektrischer Anschluss
Installationsanleitung
WBP-Box-IDE103320
13
5 Elektrischer Anschluss
5.1 Übersicht des Anschlussbereichs
5.1.1 Innenansicht

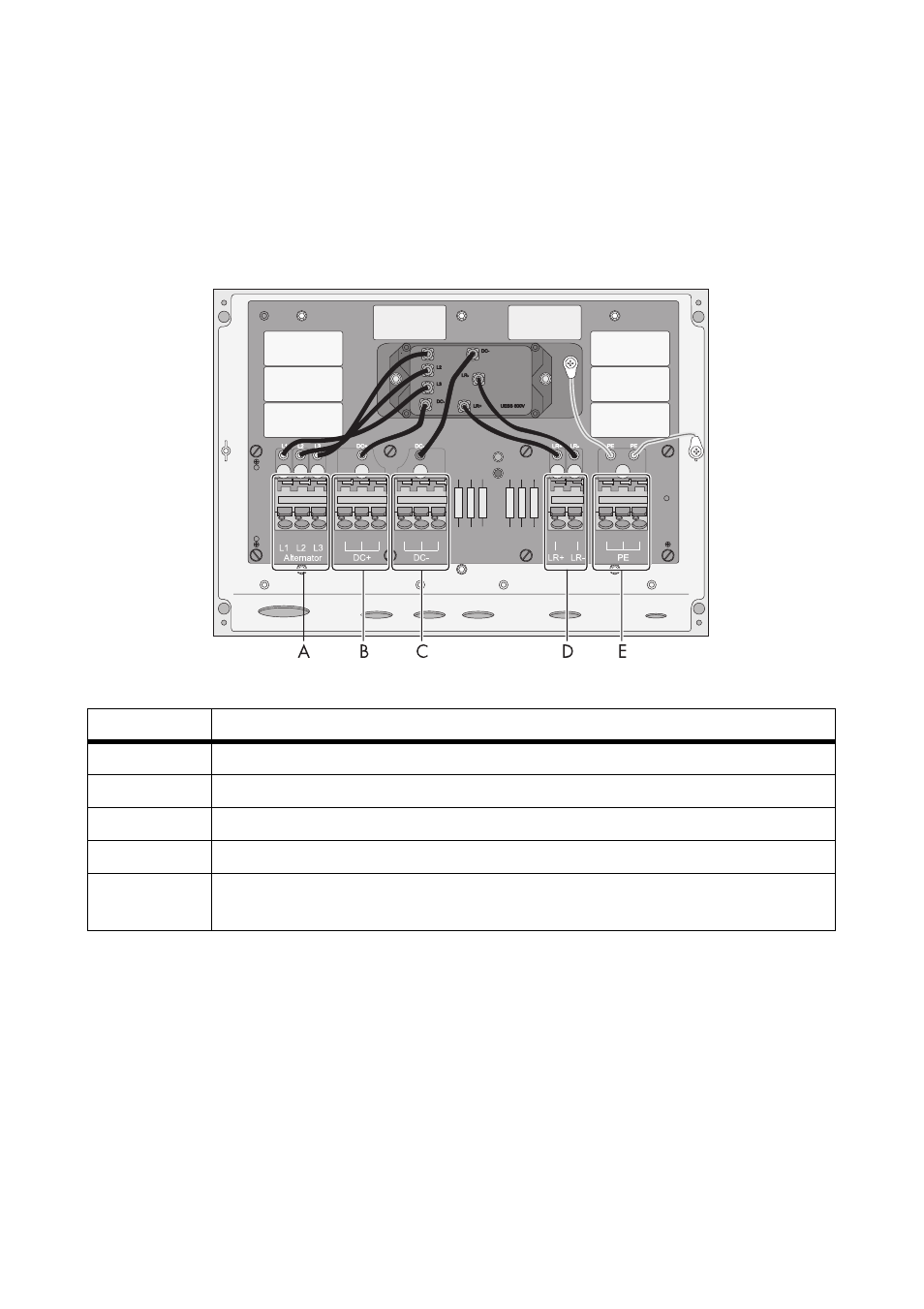

Abbildung 5: Anschlussklemmen
Position
Bezeichnung
A
Anschlussklemme Alternator für Kleinwindenergieanlage
B
Anschlussklemme DC+ für Windenergie-Wechselrichter
C
Anschlussklemme DC − für Windenergie-Wechselrichter
D
Anschlussklemme LR+ und LR − für Lastwiderstand
E
Anschlussklemme PE für Erdung der Windy Boy Protection Box, des
Lastwiderstands und dessen Kabelschirm
