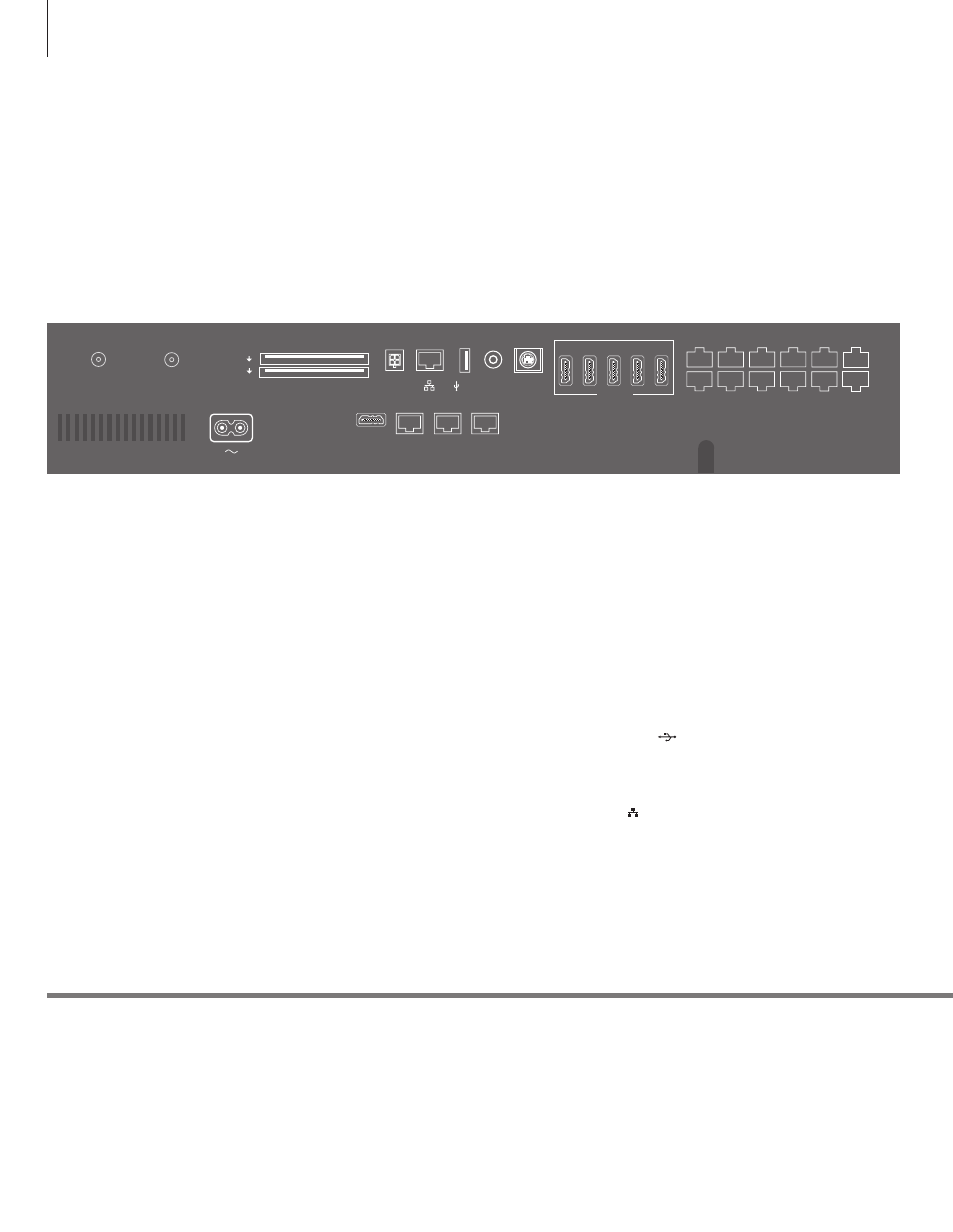

Anschlussfeld
Sämtliche Geräte, die Sie am Anschlussfeld anschließen, müssen im Menü
QUELLENLISTEN-EINSTELLUNG registriert werden.
Information
Stecken Sie das Netzkabel in die ~ Buchse am Anschlussfeld Ihres Geräts und in
eine Wandsteckdose ein. Das System befindet sich nun im Standbymodus und
ist bereit für die Inbetriebnahme.
Das mitgelieferte Netzkabel mit Stecker wurde speziell für dieses Produkt entwickelt.
Tauschen Sie den Stecker nicht aus. Wenn das Netzkabel beschädigt wird,
müssen Sie bei Ihrem Bang & Olufsen Fachhändler ein neues anfordern.
~ – Netzanschluss
Verbindung zum Stromnetz.
PL 1-6 (Power Link)
Für den Anschluss externer Lautsprecher in
einer Surround-Sound-Konfiguration. Weitere
Informationen finden Sie in der Online-Anleitung.
Je nach TV-Gerät kann eine PL-Buchse, zum
Beispiel PL6, verwendet werden, um den
eingebauten Centerlautsprecher eines TV-
Bildschirms anzuschließen.
MONITOR CONTROL
Zum Anschluss eines Bang & Olufsen TV-Bildschirms.
PUC 1–3 A+B
Für IR-Steuersignale an ein externes Gerät, das an
einer HDMI IN-, HDMI OUT- oder einer AV-Buchse
angeschlossen ist. Gestattet es Ihnen, die Geräte
anderer Hersteller mit Ihrer Bang & Olufsen
Fernbedienung zu steuern.
CTRL (1–2)
Für zukünftige Zwecke
EXT. IR
Für den Anschluss eines zweiten externen
IR-Empfängers.
HDMI IN (1–5)
HDMI (High Definition Multimedia Interface)
ermöglicht es Ihnen, verschiedene Videoquellen,
wie Set-Top-Boxen, Spielkonsolen, Multimedia-
Player, Blu-ray-Player oder einen PC anzuschließen.
AV IN
Für den Anschluss externer Videogeräte.
S/P-DIF IN
Digitale Audioeingangsbuchse – bspw. für einen PC.
USB ( )
Zum Anschließen eines USB-Geräts, damit Sie
Ihre digitalen Fotos, Videos oder Musikdateien
durchgehen können.
Ethernet* 1
Buchse für die Internetverbindung. Für Software-
Aktualisierungen, für den Zugriff auf die
WebMedia-Funktion und zum Herunterladen
von PUC-Tabellen.
1 *Um den Kontakt mit Starkstrom zu vermeiden,
stellen Sie sicher, dass die Kabelverbindung
zwischen dem Gerät und dem Router nicht das
Gebäude verlässt.
Netzkabel und -stecker
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND
COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6
