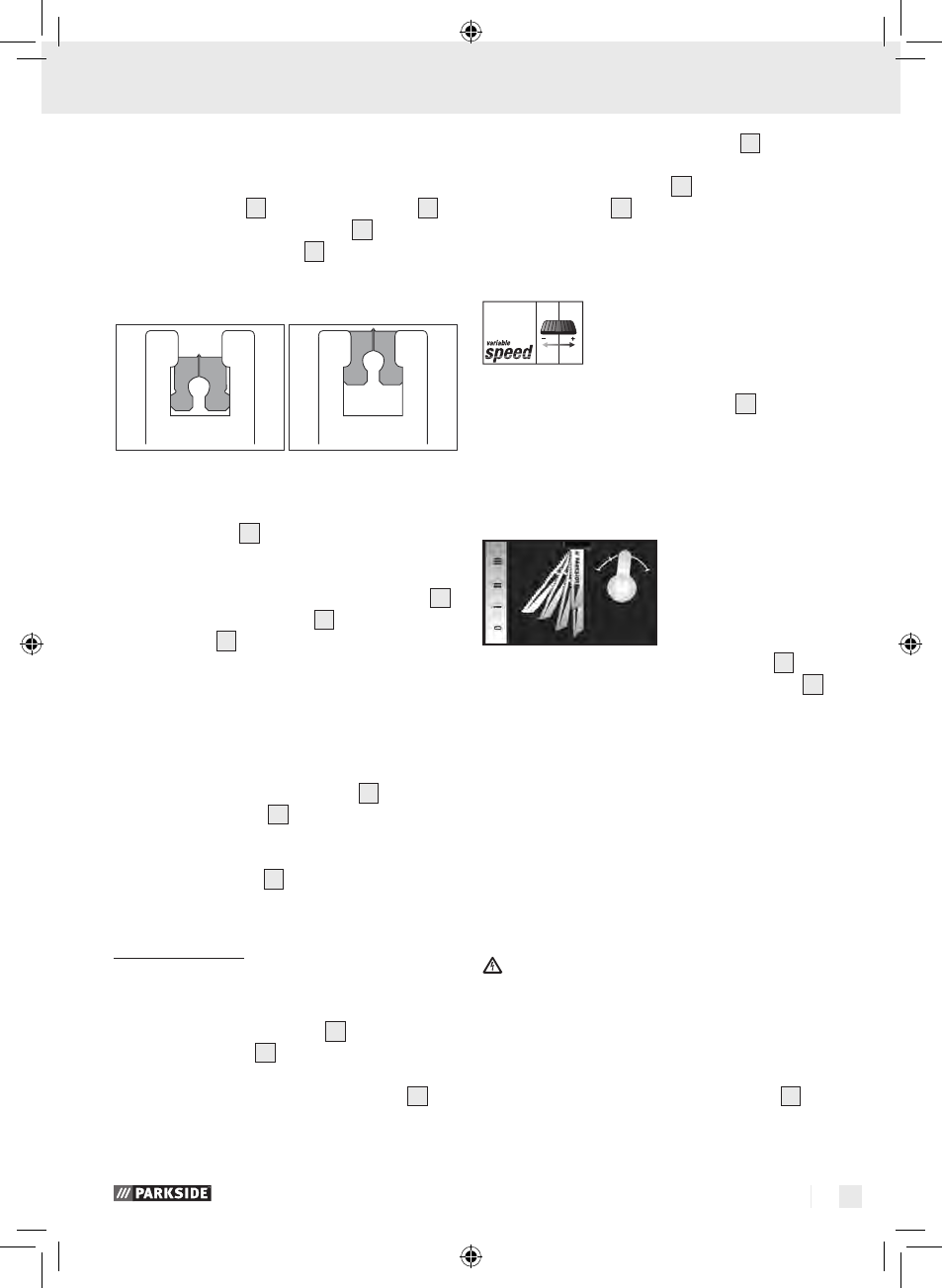

11 FR/BE
Mise en service / Utilisation
Q
Montage de la
protection anti éclats
j Retirez le patin 10 de la plaque de fond 9 .
j Insérer la protection anti éclats 16 par le bas
dans la plaque de fond 9 et l‘insérer dans les
rainures. La protection anti éclats permet d‘évi-
ter l‘éclatement de la surface.
Q
Montage de la butée parallèle
La butée parallèle 19 peut être fixée à gauche ou
à droite de l‘outil (voir ill. A).
j Dévisser les deux vis des orifices d‘insertion 15 .
j
Insérer la butée parallèle 19 dans les orifices
d‘insertion 15 .
j Resserrer les deux vis de fixation.
Q
raccordement de
l‘aspiration des copeaux
j Insérer le manchon d‘aspiration 7 dans le
canal d‘aspiration 8 jusqu‘à l‘enclenchement.
j
Raccorder un dispositif d‘aspiration des
poussières et copeaux homologué au man-
chon d‘aspiration
7 (voir ill. C).
Q
Utilisation
Q
réglage de l‘angle de coupe
j Desserrer la vis de serrage 11 avec la clé à vis
à six pans creux 20 .
j
Régler l‘angle de coupe 0° / 15° / 30° / 45°
(gauche / droite) sur la plaque de fond 9 .
Les marquages gravés correspondent aux
creux pour le réglage de l’angle de coupe.
Le boîtier est doté d’une tige d’arrêt 21 (voir ill. B)
qui doit s’enclencher dans les creux respectifs.
j
Serrer la vis de serrage 11 avec la clé à vis à
six pans creux 20 .
Q
réglage du cycle pendulaire
j
Régler la fréquence de cycle pendulaire avec
la molette de sélection de vitesse 4 .
j
Si possible, toujours déterminer le réglage
optimal au moyen d’un essai préalable.
Q
réglage de la course pendulaire
Utiliser le sélecteur de mouvement pendulaire 12 pour
régler le mouvement pendulaire de la lame de scie 14 .
Sans mouvement pendulaire (position „0“), la scie
exécute une coupe fine et propre. Le mouvement
pendulaire doit être réglé pour les pièces fines.
La sélection du mouvement pendulaire (position
1 – 3) permet d’obtenir une avance plus rapide.
j
Si possible, toujours déterminer le réglage
optimal au moyen d’un essai préalable.
Q
Mise en marche / extinction
DAnGEr ! Avant de brancher l’outil sur le
courant secteur, vérifier que la tension secteur
corresponde à 230 V ~ 50 hz et que le réseau soit
équipé d’un fusible de 16 A !
Mise en marche :
j
Pousser l’interrupteur MARChE / ARRêT 2 sur
la position „I“ jusqu’à ce qu’il s’enclenche.
