G e b r a u c h s a n l e i t u n g
No. 48520 Batterielötkolben BLK 520
DE

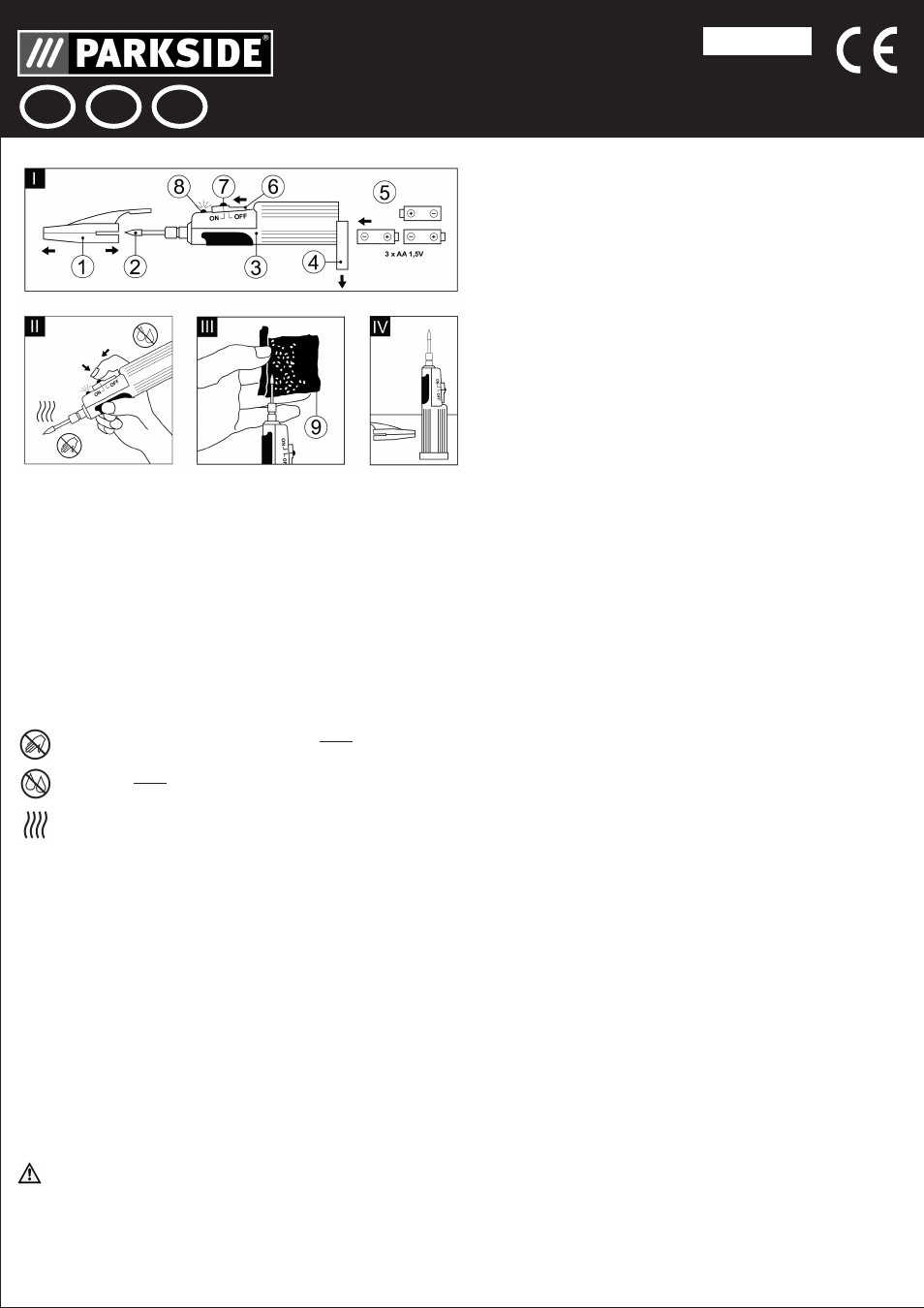

Lieferumfang und Zeichenerklärung
Im Lieferumfang enthalten sind ein Batterielötkolben mit Lötspitze und
Schutzkappe, sowie eine Bedienungsanleitung. Bitte packen Sie die
Ware aus und kontrollieren Sie diese auf Vollständigkeit.
(1) Schutzkappe
(2)
Lötspitze (Werkzeugspitze)
(3) Batterielötkolben
(4) Batterieverschluss
(5)
Batterien (3 x 1,5V AA) - nicht im Lieferumfang enthalten!
(6) ON-/OFF-Schalter
(7) Kontaktknopf
(8) Funktionskontrollleuchte
(9) Reinigungsvlies - nicht im Lieferumfang enthalten!
Erklärung der Symbole
Während des Betriebes Werkzeugspitze nicht anfassen!
Lötspitze ist sehr heiß! Verbrennungsgefahr!
Das Gerät nicht ins Wasser tauchen und keiner Feuchtigkeit
aussetzen. Feuchtigkeit führt zur Beschädigung des Gerätes!
Während des Betriebes entwickelt die Werkzeugspitze sehr
hohe Temperaturen! Verbrennungsgefahr!
Bestimmungsgemäßer Gebrauch
Der Batterielötkolben ist ein mobiles und vielseitig einsetzbares Gerät.
Er dient als Gerät für Feinlötarbeiten im Elektronik-, Modellbau- und
Hobbybereich. Eine abweichende Verwendung ist nicht zulässig und
kann zu Verletzungen führen. In diesen Fällen besteht keine Haftung
des Herstellers.
Der Batterielötkolben wird mit 3 Batterien à 1,5V (Typ AA) betrieben.
Diese sind nicht im Lieferumfang enthalten und müssen separat erworben
werden.
Wichtiger Hinweis: Lesen Sie diese Gebrauchsanleitung aufmerksam
durch, um sich mit dem Gerät vertraut zu machen. Bewahren Sie die
Anweisung auf, um sie von neuem lesen zu können.
Zusammenbau und Einstellungen, die vom Hersteller vorgenommen
wurden, sind nicht zu verändern. Es kann gefährlich sein, eigenmächtig
am Gerät bauliche Änderungen vorzunehmen, Teile zu entfernen oder
andere Teile zu verwenden, die für das Gerät nicht vom Hersteller
zugelassen sind (bei eigenmächtig am Gerät vorgenommenen baulichen
Änderungen besteht z.B. Verbrennungsgefahr).
Dieses Gerät ist ausschließlich für die Benutzung in privaten Haushalten
bestimmt. Benutzen Sie das Gerät nicht gewerblich.
Sicherheits- und Warnhinweise
· ACHTUNG! Dieses Werkzeug muss, wie in Abb. IV gezeigt, abgestellt
werden, wenn es nicht in Gebrauch ist.
· Während der Arbeit und zum Abkühlen muss der Batterielötkolben
immer auf einer stabilen, ebenen und hitzebeständigen Fläche abgestellt
werden. (siehe Abb. IV)
· Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten Anweisungen, wie das
Gerät zu benutzen ist.
· Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
· Reparaturen müssen durch den Hersteller oder seinen Kundendienst
oder einer ähnlich qualifizierten Person durchgeführt werden, um
Gefährdungen zu vermeiden.
· Ein Brand kann entstehen, wenn mit dem Gerät nicht sorgsam
umgegangen wird.
· Entfernen Sie vor der Benutzung brennbare Gegenstände, Flüssigkeiten
und Gase aus dem Arbeitsbereich des Gerätes. Halten Sie Ihren
Arbeitsbereich sauber, um Unfällen vorzubeugen.
· Prüfen Sie vor der Benutzung, ob die Werkzeugspitze ordnungsgemäß
am Gerät angebracht ist. Die heiße Werkzeugspitze darf nicht mit
Haut, Haaren etc. in Verbindung gebracht werden. Verbrennungsgefahr.
· Das Gerät nicht unbeaufsichtigt lassen, solange es in Betrieb ist. Nicht
ins Wasser tauchen.
· Nach dem Gebrauch schalten Sie den Batterielötkolben immer aus,
indem Sie den ON-/OFF-Schalter (6) in die „OFF“-Position bringen.
· Nach Gebrauch das Gerät gemäß Abb. IV abstellen und abkühlen
lassen, bevor es weggepackt wird.
· Wenn das Gerät nicht benutzt wird, bewahren Sie es an einem sicheren
Ort und vor Staub und Feuchtigkeit geschützt auf.
· Bei der Lagerung des Gerätes setzen Sie die Schutzkappe (1) auf
die abgekühlte Lötspitze (2) so dass die Schutzkappe (1) den ON-
/OFF-Schalter (6) in der „OFF“-Position sichert.
· Das Gerät auf Beschädigungen überprüfen. Bei Beschädigungen nicht
verwenden!
· Während des Betriebs für ausreichende Belüftung sorgen. Achten Sie
darauf, dass keine giftigen Dämpfe oder Gase eingeatmet werden.
Schutzkleidung tragen (z.B.: langarmige Kleidung).
· Falls Sie den Batterielötkolben längere Zeit nicht gebrauchen, nehmen
Sie die Batterien heraus (mit der Zeit können Batterien auslaufen und
der Batterielötkolben wird beschädigt).
· Nationale und internationale Sicherheits-, Gesundheits-, und
Arbeitsschutzvorschriften sind zu beachten.
Wichtige Hinweise vor Inbetriebnahme
· Vor Inbetriebnahme Sicherheitshinweise lesen!
· Das beste Arbeitsergebnis erzielen Sie mit alkalischen Batterien. Für
die Inbetriebnahme des Batterielötkolbens benötigen Sie 3 Batterien
à 1,5V (Typ AA).
· Wechseln Sie die Batterien nur in trockener Umgebung. Feuchtigkeit
wirkt sich negativ auf die Lebensdauer der Batterien aus.
Inbetriebnahme
· Nehmen Sie den Batterieverschluss (4) ab (siehe Abb. I).
· Legen Sie die 3 Batterien à 1,5V (Typ AA) (5), wie abgebildet, hinein
und setzen Sie den Batterieverschluss (4) wieder auf.
· Nehmen Sie die Schutzkappe (1) von der Lötspitze ab.
· Vergewissern Sie sich, dass die Lötspitze (2) fest angebracht ist.
· Stellen Sie den ON-/OFF-Schalter (6) in die „ON“-Position.
· Halten Sie den Batterielötkolben wie einen Stift (siehe Abb. II).
· Drücken Sie nun den runden Kontaktknopf (7) oben am ON/OFF-
Schalter (6) ununterbrochen für ca. 15 Sekunden (Strom fließt, wenn
sich der „ON-/OFF-Schalter“ in der „ON“-Position befindet und
gleichzeitig der Kontaktknopf gedrückt wird - siehe Abb. II).
· Jetzt hat die Lötspitze (2) die Arbeitstemperatur erreicht und Sie
können mit der Arbeit beginnen.
· Um Energie zu sparen, drücken Sie den Kontaktknopf (7) nur dann,
wenn Sie wirklich löten.
· Während Sie den Kontaktknopf (7) drücken, leuchtet die
Funktionskontrollleuchte (8).
· Wird der heiße Batterielötkolben (3) nicht gebraucht, stellen Sie diesen
immer senkrecht, mit der Lötspitze (2) nach oben zeigend, ab (siehe
Abb. IV) und lassen Sie ihn vollständig abkühlen.
Außerbetriebnahme
· Nach dem Gebrauch stellen Sie den ON-/OFF-Schalter (6) in die
„OFF“-Position.
· Lötspitze (2) abkühlen lassen, indem Sie den Batterielötkolben gemäß
Abb. IV abstellen.
· Zum Abkühlen den Batterielötkolben immer auf eine stabile, ebene
und hitzebeständige Fläche abstellen.
· Die Lötspitze (2) kühlt in ca. 10 Minuten von der maximalen Arbeitst-
emperatur von 480°C auf ca. 25°C ab (die Umgebungstemperatur
spielt bei dem Abkühlvorgang ebenfalls eine wichtige Rolle).
