■ Draag altijd gehoorbescherming.
■ Voorkom oververhitting van de zaagtandpunten.
■ Voorkom bij het zagen van kunststof dat de
kunststof smelt.
Originele accessoires / hulpapparatuur
■ Gebruik alleen accessoires en hulpapparatuur
die vermeld staan in de gebruiksaanwijzing
resp. waarvan de opname compatibel is met
het apparaat.
Ingebruikname
Zaagblad monteren / vervangen
Vervang het zaagblad alleen als de stekker uit
het stopcontact is gehaald!
1. Stel de zaagdiepte (met behulp van de borg-
schroef voor zaagdiepte ) in op de kleinst
mogelijke positie, 0 mm.
2. Zwenk de onderste beschermkap met
behulp van de terugtrekhendel terug en leg
het apparaat neer.
3. Druk op de asvergrendeling (tot deze
vastklikt) en maak met de inbussleutel de
spanschroef / sluitring
los. Neem nu de span-
schroef / sluitring en de spanfl ens van de
as (zie ook afb. A).

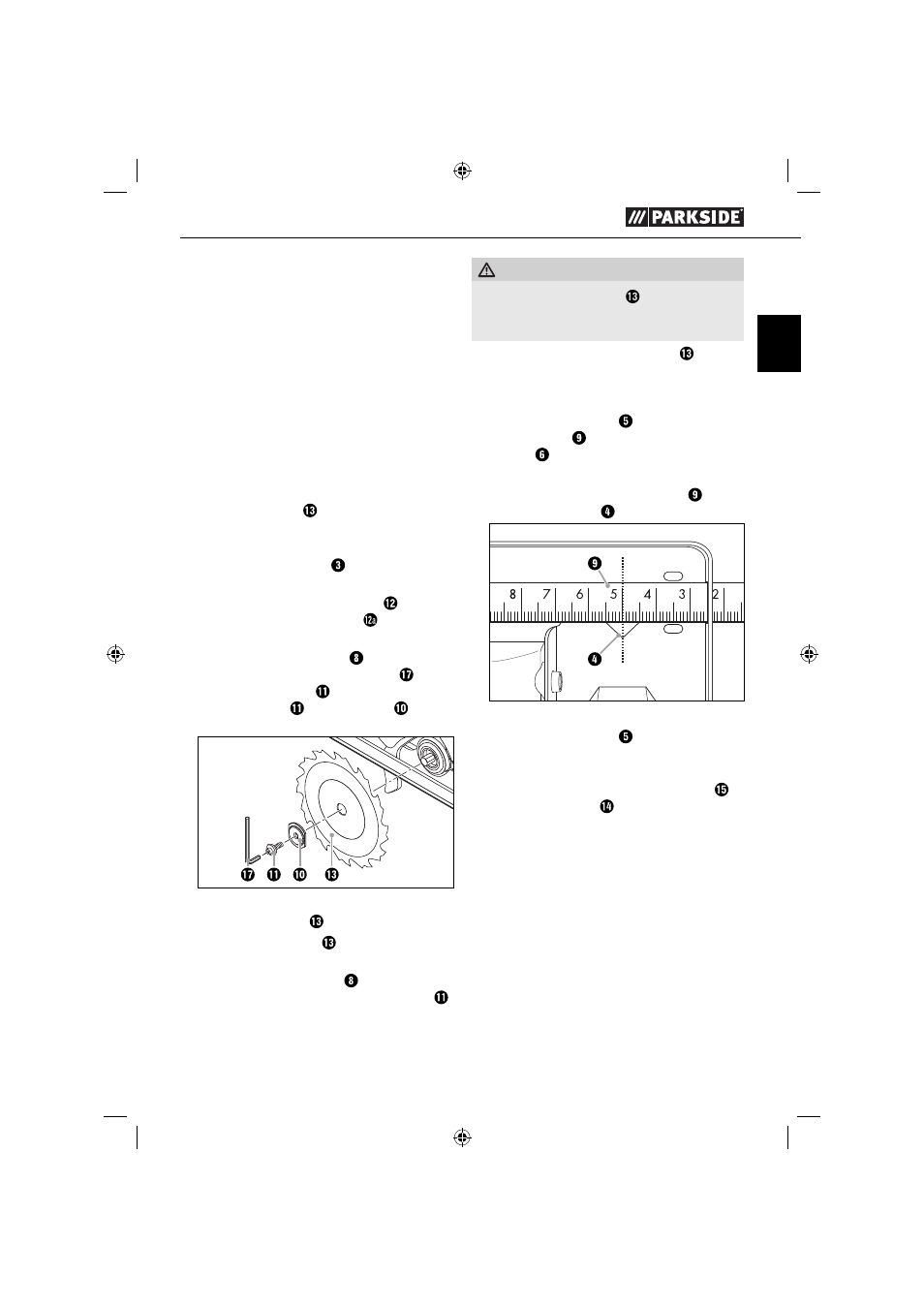

Afb. A: Zaagblad vervangen
4. Neem het zaagblad van de as.
5. Monteer het zaagblad in omgekeerde
volgorde van de bovenstaande beschrijving.
6. Druk op de asvergrendeling (tot deze vastklikt)
en draai met de inbussleutel de spanschroef
vast.
WAARSCHUWING!
► De pijl op het zaagblad moet overeenko-
men met de pijl die de draairichting aangeeft
(looprichting, gemarkeerd op het apparaat).
■ Vergewis u ervan dat het zaagblad geschikt
is voor het toerental van het gereedschap.
Parallelaanslag monteren / instellen
♦ Draai de vleugelschroef los en schuif de
parallelaanslag in de gleuf voor de parallel-
aanslag .
♦ Stel de gewenste zaagbreedte in aan de hand
van de schaal op de parallelaanslag en de
uitsparing in de zool (zie ook afb. B).
Afb. B: Zaagbreedte 5 cm
♦ Draai de vleugelschroef weer vast.
Spaanafzuiging aansluiten
♦ Bevestig de adapter voor de stofafzuiging
op de spaanuitworp en draai hem met de
wijzers van de klok mee om hem vast te maken.
♦ Sluit een goedgekeurde stof- en spaanafzuiging
aan.
