35 PHKSA 18-Li A1
DE
AT
CH
Inbetriebnahme
Sägeblatt montieren / wechseln
Sägeblatt nur bei gezogenem Akku-Pack
wechseln!
1. Setzen Sie die Schnitttiefe (mittels Feststell-
schraube ) auf die minimalste Position, 0 mm.
2. Schwenken Sie die Schutzhaube mit Hilfe
des Rückziehhebels zurück und stellen Sie
das Gerät ab.
3. Betätigen Sie die Spindelarretierung (bis sie
einrastet) und lösen Sie mit dem Innensechskant-
schlüssel die Spannschraube . Nehmen
Sie jetzt die Spannschraube und den Spann-
fl ansch ab (siehe auch Abb. A).

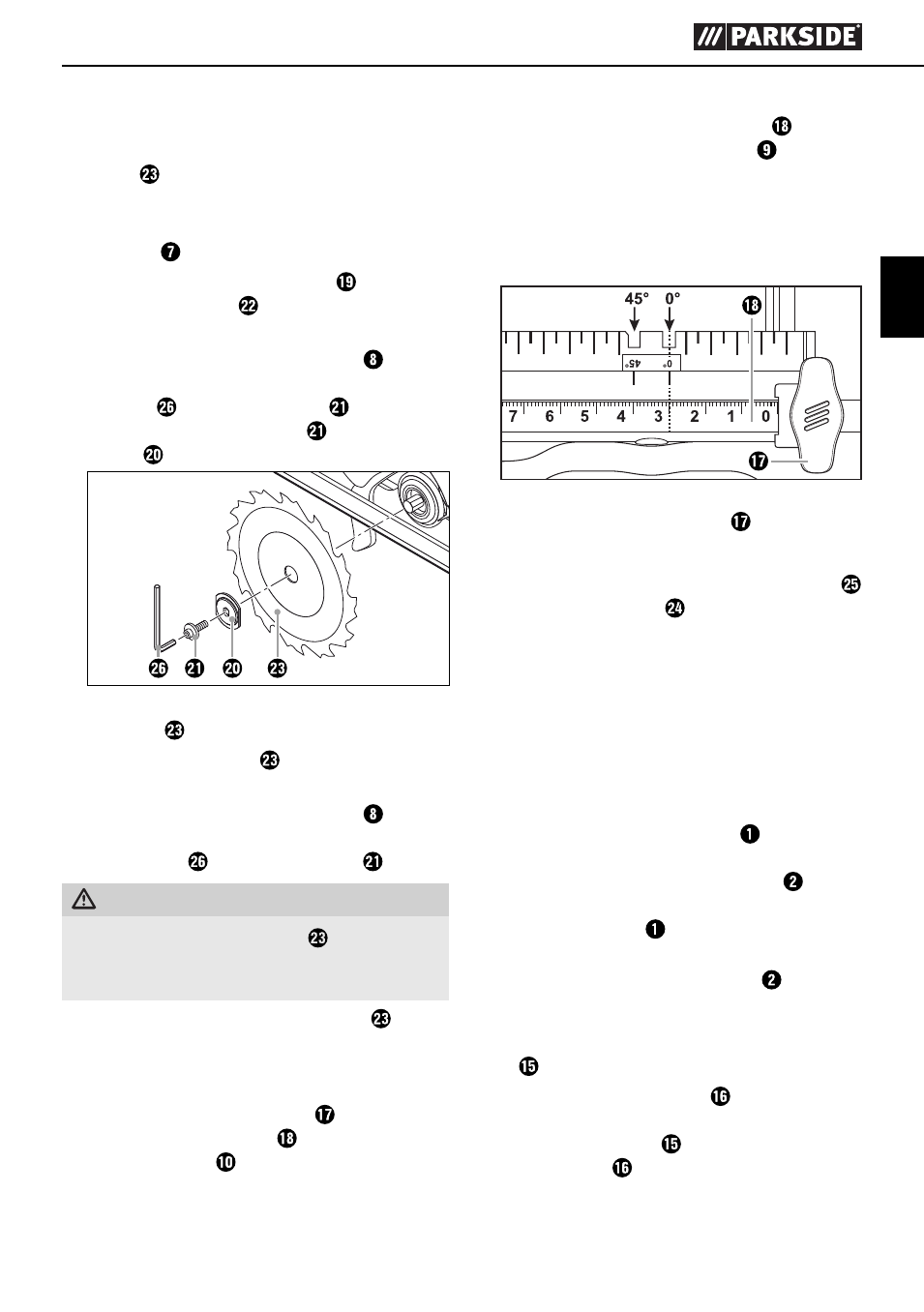

Abb. A: Sägeblatt wechseln
4. Sägeblatt abnehmen.
5. Einbau des Sägeblattes entsprechend in umge-
kehrter Reihenfolge wie beschrieben vornehmen.
6. Betätigen Sie die Spindelarretierung (bis sie
einrastet) und ziehen Sie mit dem Innensechs-
kantschlüssel die Spannschraube fest.
WARNUNG!
► Der Pfeil auf dem Sägeblatt muss mit dem
Drehrichtungspfeil (Laufrichtung, am Gerät
markiert) übereinstimmen.
■ Stellen Sie sicher, dass das Sägeblatt für die
Drehzahl des Werkzeuges geeignet ist.
Parallelanschlag
♦ Lösen Sie die Flügelschraube und setzen
Sie den Parallelanschlag in die Parallelan-
schlagaufnahme ein.
♦ Stellen Sie die gewünschte Schnittbreite mit Hilfe
der Skala auf dem Parallelanschlag und den
Aussparungen in der Grundplatte ein (siehe
auch Abb. B).
Die rechte Aussparung in der Grundplatte ist
für die Schnittwinkeleinstellung 0°. Die linke
Aussparung in der Grundplatte ist für die
Schnittwinkeleinstellung 45°.
Abb. B: Schnittbreite 3 cm
♦ Ziehen Sie die Flügelschraube wieder fest.
Spanabsaugung anschließen
♦ Stecken Sie den Adapter zur Staubabsaugung
auf den Spanauswurf .
Wahlweise je nach Durchmesser von der Staub-
und Spanabsaugung.
♦ Schließen Sie eine zugelassene Staub- und
Spanabsaugung an.
Bedienung
Ein- und ausschalten
Einschalten:
♦ Drücken Sie die Einschaltsperre nach links
oder rechts und halten diese gedrückt.
♦ Betätigen Sie den EIN-/AUS-Schalter . Nach-
dem die Maschine angelaufen ist, können Sie
die Einschaltsperre wieder loslassen.
Ausschalten:
♦ Lassen Sie den EIN-/AUS-Schalter los.
Schnittwinkel einstellen
Sie können den Schnittwinkel mit der Schnittwinkel-
skala bestimmen.
■ Lösen Sie die Flügelschraube der Schnittwinkel-
vorwahl, stellen Sie den gewünschten Winkel an
der Schnittwinkelskala ein und ziehen Sie die
Flügelschraube wieder fest.
