G-37
429A-G-039A
3 Die Höheneinstellschraube 7 drehen, bis sie das
Querstück D abstützt und ein Durchbiegen des
Querstückes verhindert, wenn Sie die Pedale
niederdrücken (Abbildung 5).
WICHTIG!
• Unbedingt die Einstellschraube 7 drehen und den oben
beschriebenen Einstellvorgang ausführen, bevor die Pedale
niedergedrückt werden. Anderenfalls kann das Querstück D
beschädigt werden.

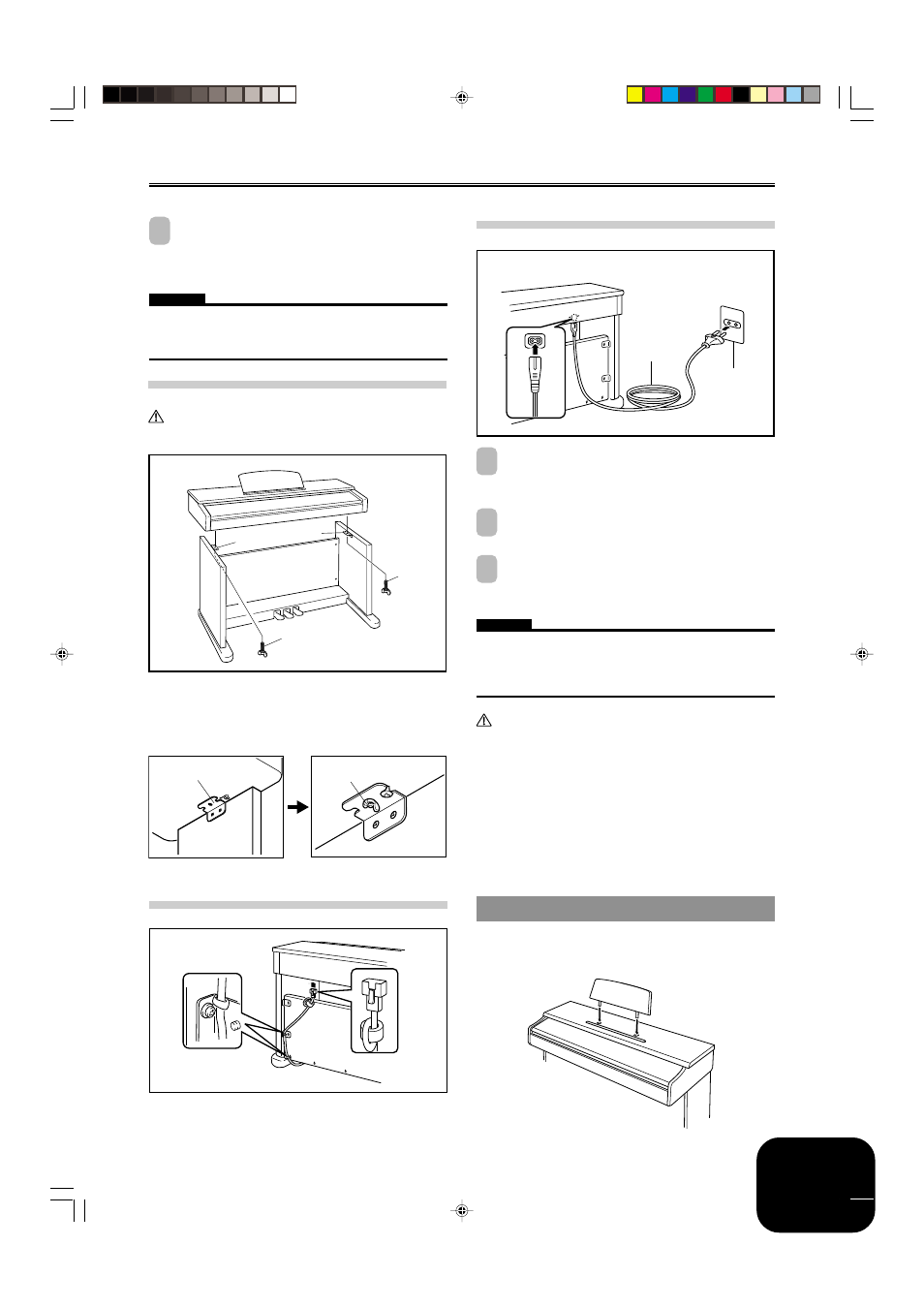

Montageanleitung
2 Anbringen des Pianos auf dem Ständer
VORSICHT
• Darauf achten, dass Sie Ihre Finger nicht zwischen dem Piano und
dem Ständer einklemmen!
Das Piano mit den Flügelschrauben H richtig am Ständer verankern
(Abbildung 6).
• Die Schrauben an der Unterseite des Pianos in die Schlitze der beiden
Winkelhalterungen 8 einschieben. Danach das Piano mit den
Flügelschrauben H am Ständer sichern (Abbildung 7).
• Die Flügelschrauben verhindern ein Herabfallen der Tastatur von dem
Ständer. Daher immer das Piano mit den Flügelschrauben sichern.
3 Anschließen des Pedals
Den Pedalstecker gemäß Abbildung 8 positionieren und in den Pedal-
Anschluss an der Unterseite des Digital-Pianos einstecken. Das Pedalkabel
mit den Klemmen an dem Seitenteil des Ständers sichern (Abbildung 8).
Abbildung 6
Abbildung 7
Vorne
Rückseite
Abbildung 8
Klemme
Pedalstecker
8
H
H
8
H 8
4 Anschluss an eine Netzdose
1 Darauf achten, dass die POWER-Taste des Digital-Pianos
auf Position OFF gestellt ist. Falls die Taste auf Position ON
steht, die Taste drücken, um sie auf Position OFF zu stellen.
2 Das mit dem Digital-Piano mitgelieferte Netzkabel an der
Unterseite des Digital-Pianos anschließen.*
3 Das Netzkabel des Digital-Pianos an eine Netzdose
anstecken (Abbildung 9).
* Trifft auf das AP-80RV zu.
WICHTIG!
• Die Formen des Netzkabels des Digital-Pianos und der Netzdose
können abhängig von den Ländern oder Gebieten unterschiedlich
sein. Die Abbildungen zeigen nur Beispiele.
• Bei dem AP-80R ist das Stromkabel permanent mit der Unterseite
des Instrumentes verdrahtet.
VORSICHT
• Die für die Montage des Ständers verwendeten Schrauben können
sich aufgrund von Temperatur- und Feuchtigkeitsänderungen bzw.
durch die bei normaler Verwendung verursachte Vibrationen usw.
lockern. Daher die für die Montage des Ständers verwendeten
Schrauben und die Flügelschrauben, mit welchen das Digital-Piano
am Ständer befestigt ist, regelmäßig auf Lockerung prüfen und
nachziehen, wenn erforderlich.
Netzdose
• Für die Stromversorgung des Digital-Pianos sollten Sie eine gut
zugängliche Netzdose verwenden, damit der Netzstecker einfach
angesteckt oder abgezogen werden kann.
Anbringen des Notenständers
Bringen Sie den Notenständer an, indem Sie seine Bolzen in die
Bohrungen an der Oberseite des Pianos einsetzen.
Abbildung 9
Netzkabel
Netzdose
