Anschlüsse
Kopfhörer/Ausgangsbuchse
Bevor Kopfhörer oder andere externe Geräte
angeschlossen werden, unbedingt zuerst die
Lautstärkeeinstellung des Keyboards und des
anzuschließenden Gerätes vermindern. Die
gewünschte Lautstärke kann nach Beendigung der
Anschlüsse wieder eingestellt werden.
[Rückseite]
Anschließen der Kopfhörer (Abb. 1)
Durch das Anschließen der Kopfhörer wird der
Ausgang von den eingebauten Lautsprechern des
Keyboards automatisch ausgeschaltet, so dass Sie
auch zu späten Nachtstunden spielen können,
ohne jemanden zu stören.
Audio-Gerät (Abb. 2)
Das Keyboard an ein Audio-Gerät anschließen,
wobei ein im Fachhandel erhältliches
Verbindungskabel zu verwenden ist, das an einem
Ende einen Stereo-Klinkenstecker und am anderen
Ende zwei Cinch-Stecker aufweist. In dieser
Konfiguration ist der Eingangswahlschalter des
Audio-Gerätes normalerweise auf die
Eingangsbuchse (mit AUX IN oder dgl. markiert)
einzustellen, an die das Kabel von dem Keyboard
angeschlossen ist. Für weitere Einzelheiten siehe
die mit dem Audio-Gerät mitgelieferte
Bedienungsanleitung.
Verstärker für Musikinstrumente (Abb. 3)
Ein im Fachhandel erhältliches Verbindungskabel*
verwenden, um das Keyboard an den Verstärker
für Musikinstrumente anzuschließen.
* Verwenden Sie unbedingt ein Verbindungskabel,
das mit Stereo-Klinkensteckern an den an das
Keyboard und den Verstärker angeschlossenen
Enden ausgerüstet ist.
Nach dem Anschluss an einen Verstärker für
Musikinstrumente ist die Lautstärke des
Keyboards auf einen relativ niedrigen Pegel
einzustellen, worauf die gewünschte Lautstärke
mit den Reglern des Verstärkers einzustellen ist.

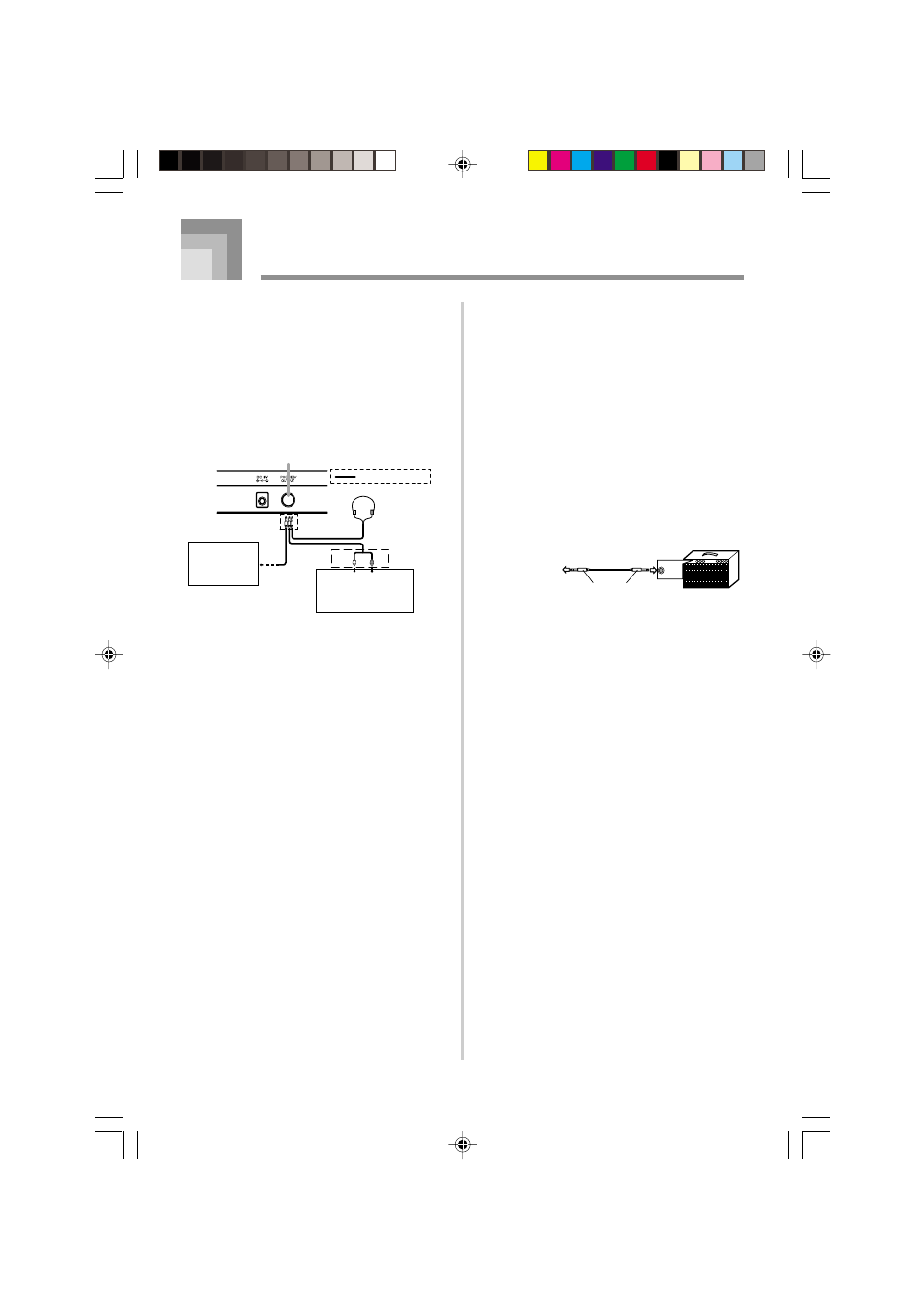

[Anschlussbeispiel]
Zubehör und Sonderzubehör
Nur das für dieses Keyboard vorgeschriebene
Zubehör und Sonderzubehör verwenden. Bei
Verwendung von nicht autorisierten Geräten kann
es zu Feuer-, Stromschlag- und Verletzungsgefahr
kommen.
LINKS RECHTS
AUX IN oder ähnliche
Buchse des
Audio-Verstärkers
Weiß Rot
Cinch-
Stecker
Stereo-
Klinkenstecker
Keyboard-
Verstärker,
Gitarren-
Verstärker usw.
1
2
3
Audio-Anschluss
PHONES/OUTPUT-Buchse
An die
PHONES/OUTPUT-
Buchse des Keyboards
Keyboard- oder
Gitarrenverstärker
Klinkenstecker
INPUT
