G-56

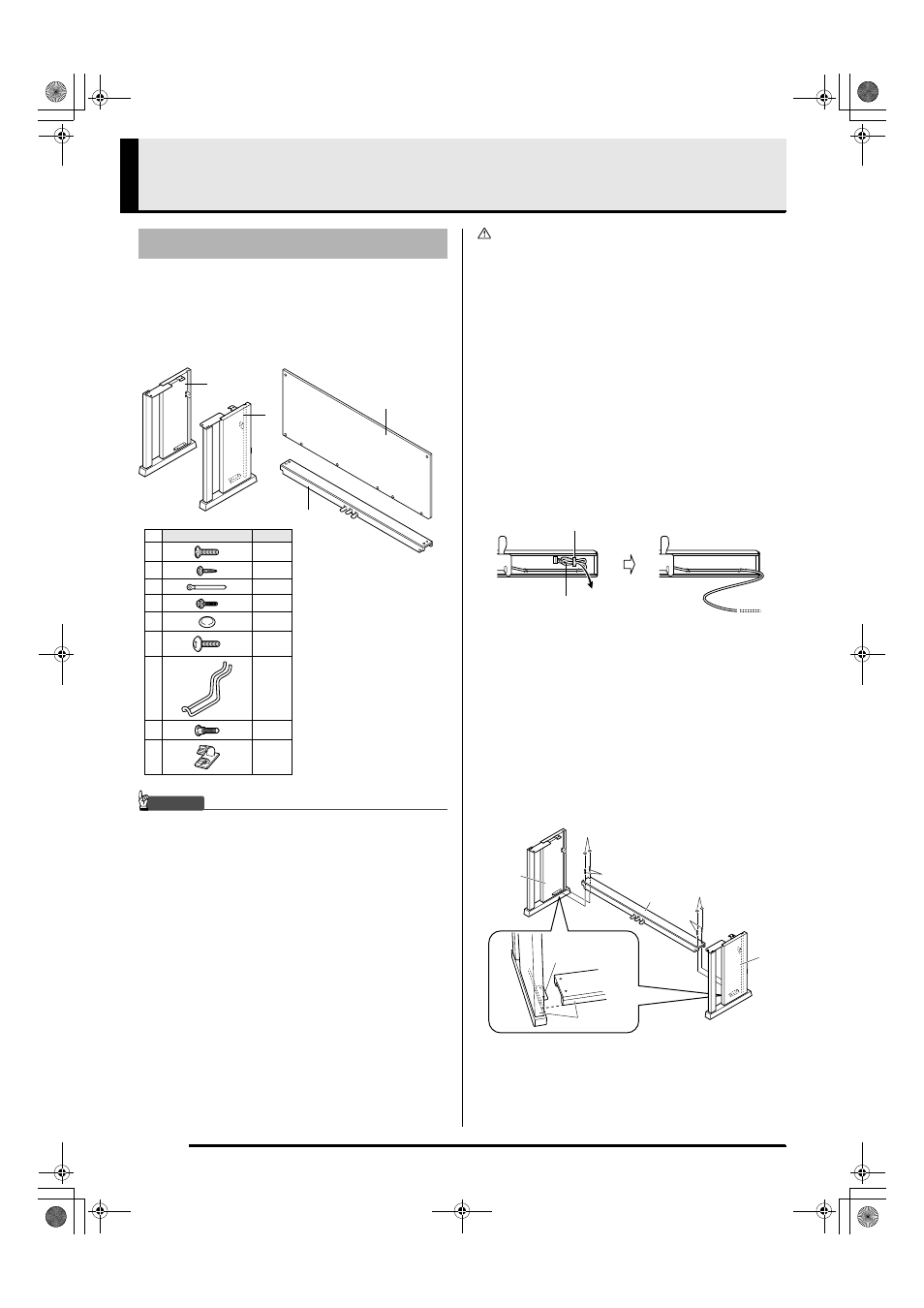

Vorbereitung
Bevor Sie den Ständer montieren, kontrollieren Sie
bitte, ob alle unten gezeigten Teile vorhanden sind.
• Das zur Montage benötigte Werkzeug ist bei diesem
Ständer nicht enthalten. Es ist Ihnen überlassen, für
die Montage einen großen
Kreuzschlitzschraubenzieher (+) bereitzulegen.
WICHTIG!
• Verwenden Sie keine anderen als die mit dem
Ständer mitgelieferten Schrauben. Anderenfalls
besteht die Gefahr, dass der Ständer und/oder das
Digitalpiano beschädigt wird.
• Die Schrauben befinden sich in einem Plastikbeutel
im Verpackungsmaterial.
• Wenn Teile fehlen oder beschädigt sind, wenden Sie
sich bitte an den örtlichen CASIO Kundendienst.
VORSICHT
• Der Ständer sollte von mindestens zwei Personen
gemeinsam montiert werden.
• Der Ständer sollte auf ebenem Boden montiert
werden.
• Entfernen Sie das Klebeband, mit dem die
Tastaturabdeckung arretiert ist, nicht bevor die
Montage beendet ist. Wenn das Klebeband entfernt
wird, kann sich die Tastaturabdeckung während der
Montage öffnen und schließen, wodurch die Gefahr
besteht, sich die Hände oder Finger zu verletzen.
• Achten Sie darauf, sich beim Montieren nicht die
Finger zwischen den Teilen einzuklemmen.
1.
Lösen Sie das Band 1, mit dem das
Pedalkabel auf der Rückseite des Querstücks
D gebündelt ist, und ziehen Sie das
Pedalkabel aus dem Querstück.
2.
Befestigen Sie die Seitentafeln A und B am
Querstück D . Sichern Sie die Seitentafeln
mit vier Schrauben E .
• Setzen Sie die Teile 2 so an, dass die Halter 3 in den
Schlitzen an den Enden des Querstücks
D liegen.
Wenn die Halter 3 nicht bis Anschlag in die Enden
von Querstück
D geschoben sind, fluchten die
Schrauben E nicht mit den Bohrungen in den
Haltern 3, wodurch die Gewinde der Schrauben
beschädigt werden können.
• Decken Sie die Schraubenköpfe mit den Kappen I
ab.
Montieren des Ständers
C
D
A
B
Part Anzahl
E 4
F 6
G 1
H 2
I 4
J 4
K 1
L 1
M 1
1
Pedalkabel
A
D
B
I
I
3
2
E
E
