Seite 70
70
Sie können den Projektor über ein handelsübliches serielles Kabel (gekreuzt) an einen Computer
anschließen und vom Computer aus steuern.
Anschließen des Projektors an einen Computer

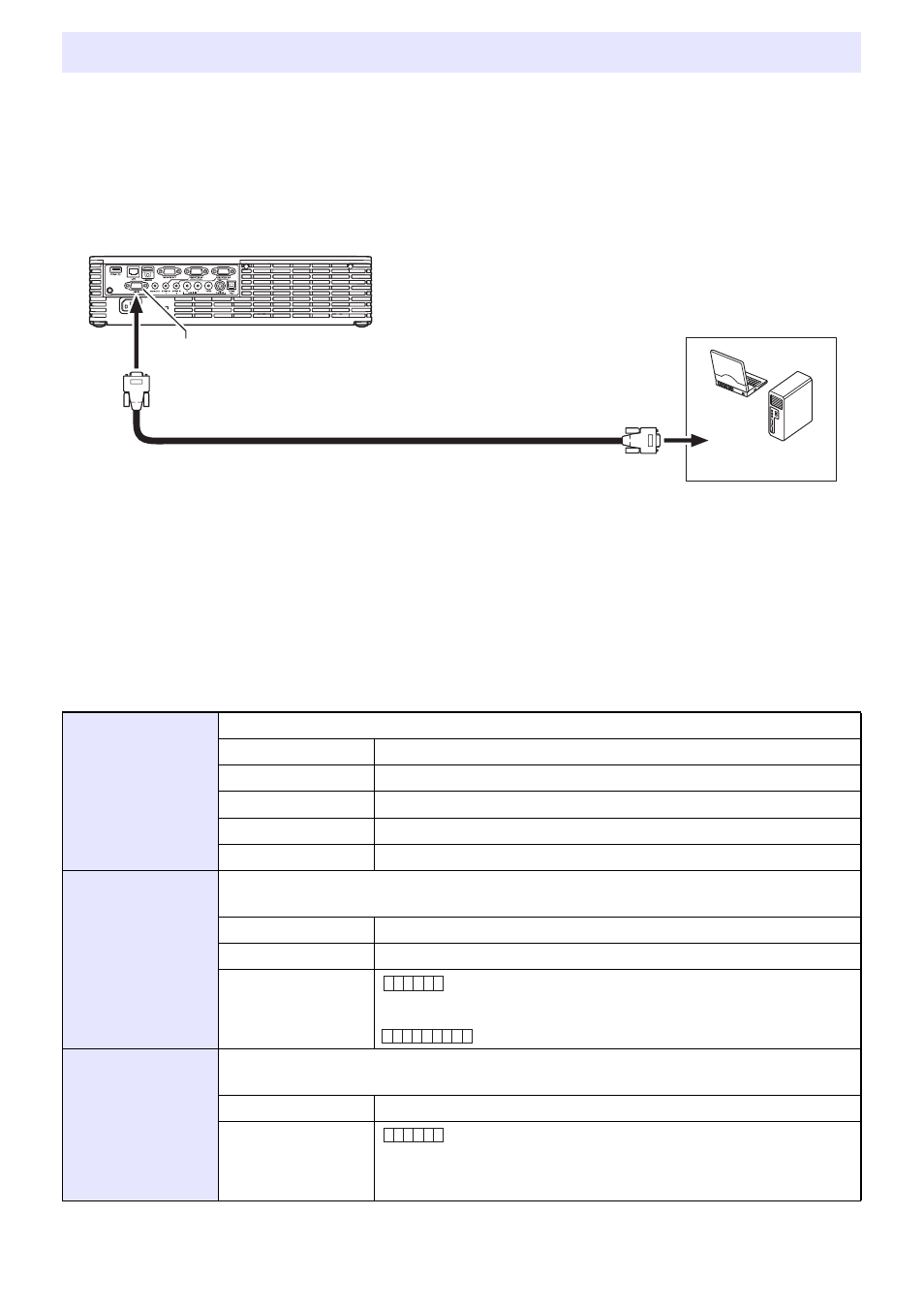

Schließen Sie den Projektor wie unten gezeigt an den Computer an.
* Ein D-Sub-9-Pin-Anschluss (männl.) für den seriellen Port gehört bei Computern zur
Standardausstattung, die Form des betreffenden Anschlusses kann aber unter Umständen
abweichen. Näheres zum Anschließen eines handelsüblichen seriellen Kabels an den Computer
entnehmen Sie bitte der dazugehörigen Benutzerdokumentation.
Benutzen von Steuerbefehlen
Dieser Abschnitt erläutert die zur Steuerung des Projektors von einem Computer verwendeten
Befehle.
Befehlssendeformat
Projektorsteuerung über RS-232C-Schnittstelle
Kommunikations-
protokoll
Konfigurieren Sie den seriellen Port des Computers mit den folgenden Einstellungen
Baudrate
19.200 bps
Datenbits
8 Bits
Parität
Keine
Stoppbit
1 Bit
Flusssteuerung
Keine
Lesebefehl
Senden Sie diesen Befehl, wenn Sie Informationen über das aktuelle Setup des
Datenprojektors wünschen.
Sendeformat
(<Befehlsname>?)
Empfangsformat
(<anwendbarer Befehlseinstellbereich>,<aktuelle Einstellung>)
Beispiel für Senden
eines Befehls
vom Computer an den Projektor gesendet.
4
vom Projektor an den Computer zurückgegeben.
Schreibbefehl
Senden Sie diesen Befehl zum Steuern des Datenprojektors (Strom ein/aus usw.) und zum
Schreiben von Daten im Projektor.
Sendeformat
(<Befehlsname><Einstellwert>)
Beispiel für Senden
eines Befehls
vom Computer an den Projektor gesendet.
4
Die Lautstärke-Einstellung des Projektors wird 0 (stumm).
Projektor
Handelsübliches serielles Kabel (gekreuzt)
Computer
Serieller Port (RS-232C)
D-Sub-9-Pin (weibl.)
Serieller Port
*
D-Sub-9-Pin (weibl.)
( V O L ? )
( 0 - 3 0 , 1 5 )
( V O L 0 )
