Projektionsbetrieb
52

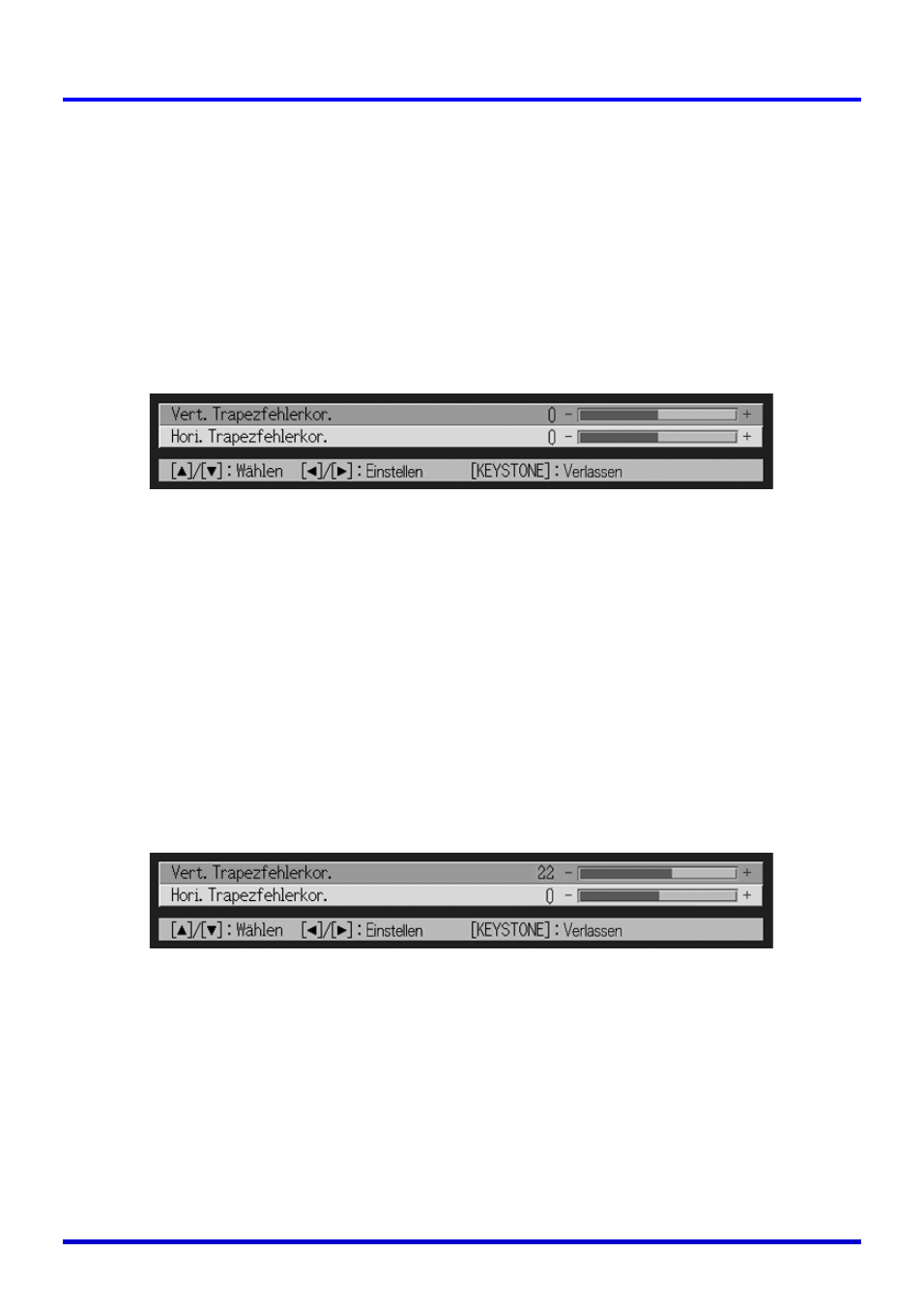

Manuelle Trapezfehlerkorrektur
Sie können die manuelle Trapezfehlerkorrektur verwenden, um sowohl vertikale als auch
horizontale Trapezfehler zu berichtigen.
Verwenden der manuellen Trapezfehlerkorrektur
1.
Drücken Sie die [KEYSTONE]-Taste.
z Dadurch erscheint die Anzeige Trapezfehlerkorrektur auf dem projizierten Bild.
2.
Verwenden Sie die [
S]- und [T]-Tasten, um entweder „Vert.
Trapezfehlerkor.“ oder „Hori. Trapezfehlerkor.“ zu wählen.
3.
Verwenden Sie die [
W]- und [X]-Tasten, um die Trapezfehler zu
korrigieren.
z Mit jedem Drücken der [W]- oder [X]-Taste wird der Indikator auf der gegenwärtig
gewählten Leiste nach links oder rechts verschoben.
z Die Trapezfehlerkorrektur ist innerhalb des Bereichs möglich, in dem sich der Indikator
auf der gewählten Leiste bewegen kann. Abhängig von den Bedingungen kann sich der
Indikator vielleicht nicht über den gesamten Bereich bis zum Ende der Leiste bewegen.
z Wiederholen Sie die Schritte 2 und 3, um die Trapezfehlerkorrektur für die andere
Richtung auszuführen, wenn Sie dies wünschen.
4.
Nachdem Sie die Einstellungen wunschgemäß ausgeführt haben, drücken
Sie die [ESC]- oder [KEYSTONE]-Taste.
z Dadurch verschwindet die Anzeige Trapezfehlerkorrektur.
