Vorbereitende Schritte
G-18
6. Wenn alle Einstellungen wunschgemäß erfolgt sind, drücken Sie bitte die
[ESC]-Taste der Fernbedienung.
z Dies blendet das Einstellmuster aus und projiziert das Menü „Bildgestaltung“.
7. Führen Sie als Nächstes die Anleitung unter „Bildgestaltung zur Anpassung an die
Projektionsfläche“ aus (Seite G-18).
Wichtig! Wichtig! Wichtig!
z Von diesem Punkt an verändern Sie bitte während der Einstellverfahren die Positionen von
Projektor(en) und Bildwand nicht mehr und ändern Sie keine Projektor-Zoom- oder
Scharfeinstellung. Falls eine solche Änderung vorgenommen wurde, kehren Sie bitte zu Schritt
2 des Vorgehens zurück und führen Sie die anderen Schritte noch einmal aus.
Dies ist die letzte Etappe des Einstellvorgangs. Hier können Sie Einstellungen zur Anpassung des
Projektionsbilds an die Projektionsfläche vornehmen, um ein unverzerrt aussehendes Bild zu erhalten.
Gestaltungstypen
Die Gestaltung des Projektionsbilds ermöglicht das Korrigieren von Trapezfehlern, die aus den
Beziehungen zwischen Bildwand und Projektoren resultieren, sowie von Bildverzerrungen aufgrund von
Unebenheit der Projektionsfläche. Sie können eine der unten beschriebenen Gestaltungsmethoden
wählen.

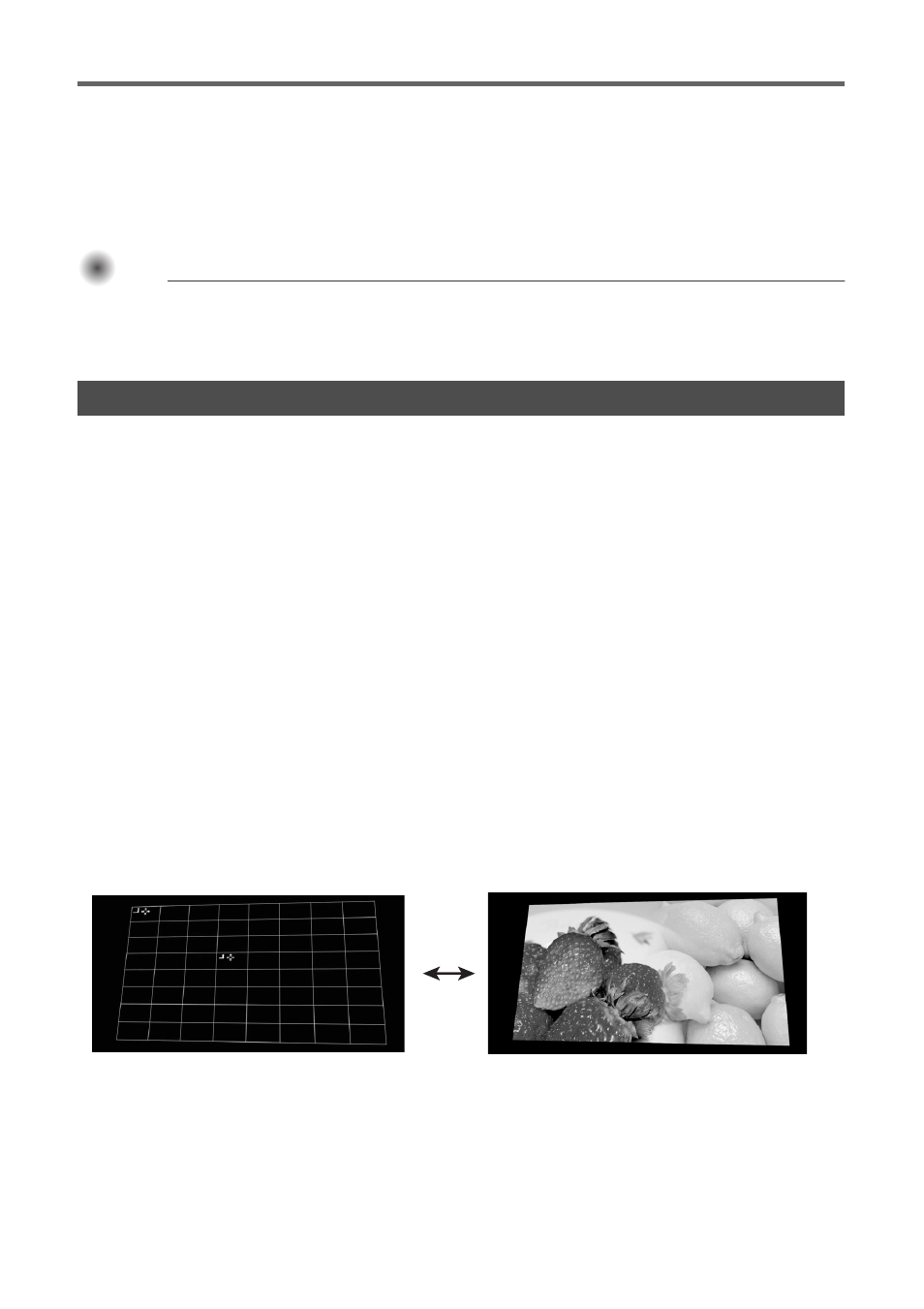

Ändern der projizierten Bildansicht bei der Bildgestaltung ([IMAGE]-Taste)
Bei der Bildgestaltung eines projizierten Bilds können Sie das projizierte Bild mit der [IMAGE]-Taste
zwischen dem Gitter und dem Bild der Eingangsquelle umschalten.
Bildgestaltung zur Anpassung an die Projektionsfläche
Ebene : Dieser Gestaltungstyp dient hauptsächlich zum Korrigieren eines Trapezfehlers bei der
Projektion auf eine ebene Fläche.
Zylinder : Dieser Gestaltungstyp eignet sich besonders zum Korrigieren von Verzerrungen, die beim
Projizieren auf zylindrische Säulen und andere gekurvte Flächen auftreten. Für zylindrische
Gestaltung stehen zwei Optionen zur Wahl. Zylinder 1 dient für senkrechte zylindrische
Formen und Zylinder 2 für waagerechte zylindrische Formen.
Freihand : Dieser Gestaltungstyp zeigt ein 9 × 9 Gitter auf der Projektionsfläche an. Sie können das Bild
gestalten, indem Sie die Schnittpunkte der Gitterlinien (max. 81 Punkte) nach oben, unten,
links oder rechts bewegen. Verwenden Sie diesen Gestaltungstyp beim Projizieren auf eine
Fläche mit glatten Unregelmäßigkeiten.
Gitter Eingangsquelle
