Sie können das YP-100 für den Anschluss an einen unter der Decke installierten Projektor
an der Decke oder an einer anderen sicheren Fläche montieren.
z Bei diese Installationsweise ist für das YP-100 eine Montagehalterung wie die unten in der
Illustration gezeigte Halterung erforderlich.
z Es wird empfohlen, zum Montieren des YP-100 in der Halterung die beim YP-100
mitgelieferten Schrauben zu verwenden. Erforderlichenfalls können auch andere für die
Blechstärke der Halterung geeignete Schrauben verwendet werden.
z Falls Sie zum Verankern des YP-100 andere Schrauben verwenden möchten, benutzen Sie
bitte den folgenden Schraubentyp.
Schraubentyp: M3
z Wählen Sie für die Dicke der Halterung geeignete Ankerschrauben. Die Spitze der
Ankerschrauben sollte nicht mehr als 2,5 mm in die Bohrungen im YP-100 eingreifen.

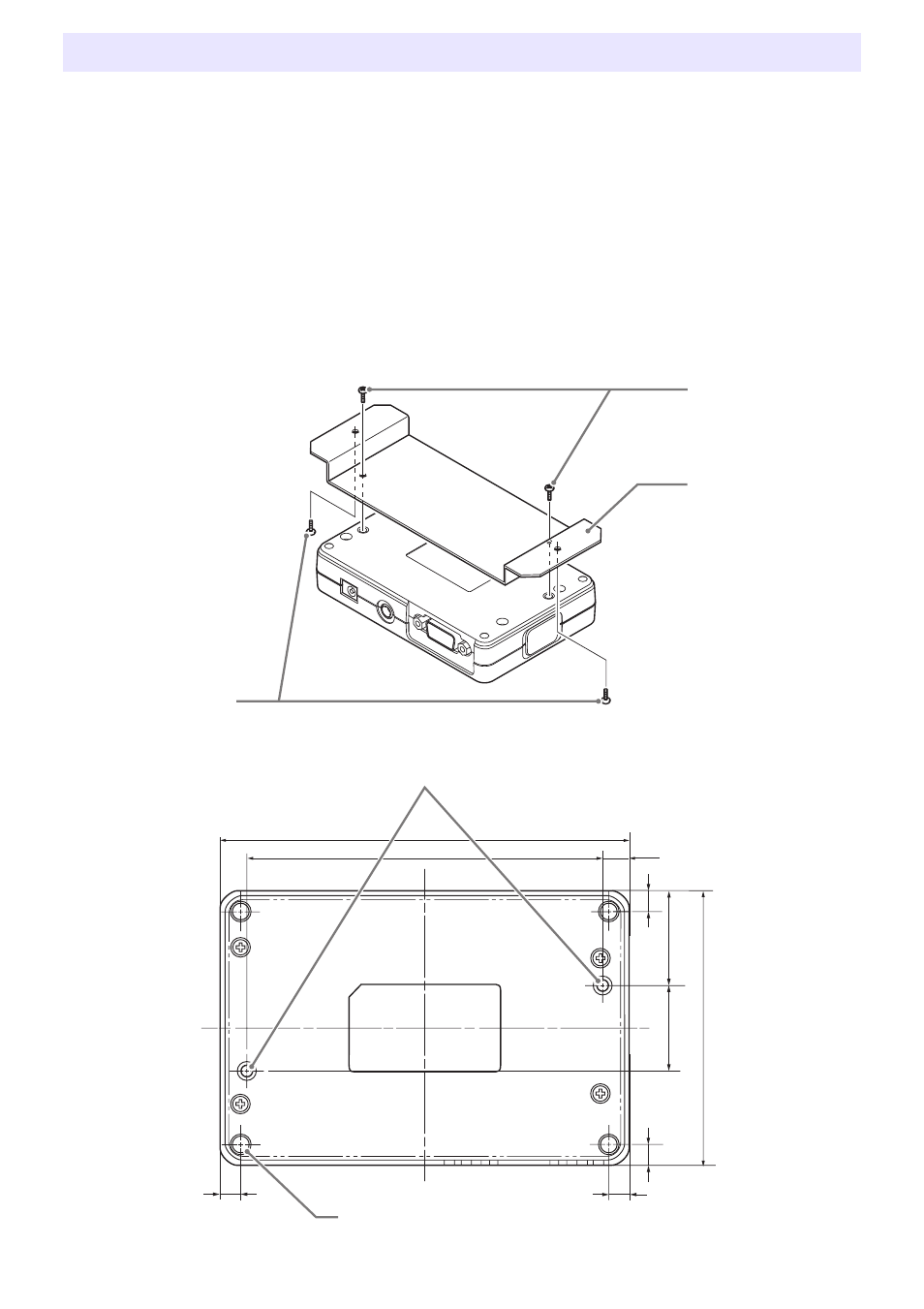

Abmessungen (mm)
Deckenmontage des YP-100
Halterungsschrauben
(separat gekauft)
Ankerschrauben
Verwenden Sie die beim
YP-100 mitgelieferten
oder separat gekaufte
Schrauben.
Montagehalterung
(Empfohlene Blechstärke:
1 mm)
5 5
5
5
20 65
22.5
84
97
6.5
Eintiefungen (4 Stellen):
φ
5 mm (MIN)
Schraubenlöcher
