POW222 DE
Copyright © 2013 VARO S e i t e | 5 www.varo.com
 Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte
Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
 Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die
vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
4.5 Wartung
 Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen
oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit
des Geräts gewährleistet bleibt.

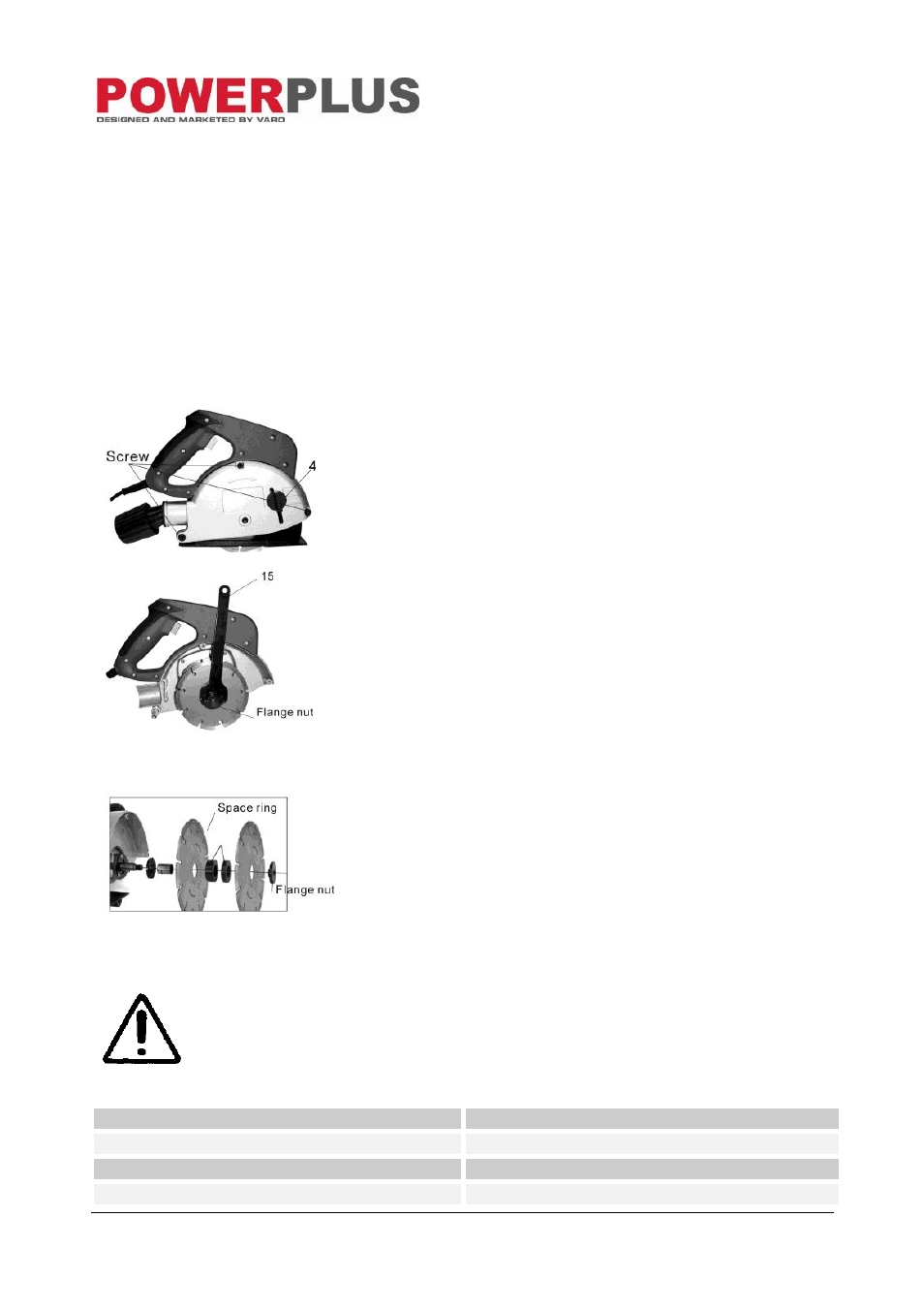

5 DIAMANT-TRENNSCHEIBEN EINSETZEN/AUSWECHSELN
Fig 2
 Legen Sie das Gerät auf eine stabile Werkbank.
 Lösen Sie die Schrauben mit dem mitgelieferten
Inbusschlüssel.
 Nehmen Sie die Anschlagschraube für den
Tiefenanschlag (4) ab. (Achten Sie dabei bitte darauf,
dass die Unterlegscheiben und die Federringe nicht
verloren gehen!)
 Entfernen Sie die Schutzvorrichtung, und drehen Sie
den Tiefenanschlag (6) nach unten.
 Drücken Sie auf die Flanschsicherung (12), und lösen
Sie die Flanschmutter mit dem Hakenschlüssel. Sie
können dann die beiden Diamant-Trennscheiben und
die Distanzringe vom Motorflansch abziehen.
 Setzen Sie die erste Diamant-Trennscheibe auf den
Motorflansch auf.
 Schieben Sie die erforderlichen Distanzringe und die
andere Diamant-Trennscheibe auf den Motorflansch.
 Drücken Sie auf die Flanschsicherung (12), und
schrauben Sie die Flanschmutter mit dem
Hakenschlüssel am Motorflansch fest.
 Drehen Sie dann den Tiefenanschlag nach oben, und
wechseln Sie die Komponenten für den Tiefenanschlag
aus.
 Ziehen Sie die Schrauben wieder mit dem
Inbusschlüssel an.
(ACHTUNG! Dabei bitte den Distanzring und die
Sicherungsringe nicht vergessen, und die
Anschlagschraube wieder einsetzen.)
Fig 3
Fig 4
WICHTIGER HINWEIS! Die Diamant-Trennscheiben immer paarweise
auswechseln! Trennscheiben befestigen/lösen: Auf die Flanschsicherung
drücken, Scheibe von Hand drehen, bis sie einrastet, dann mit dem
Hakenschlüssel festziehen. Scheibe in umgekehrter Abfolge lösen.
Translation
Screw Schrauben
Flange nut Flanschmutter
Space ring Distanzringe
