POWX180
DE
Copyright © 2014 VARO P a g e | 7 www.varo.com

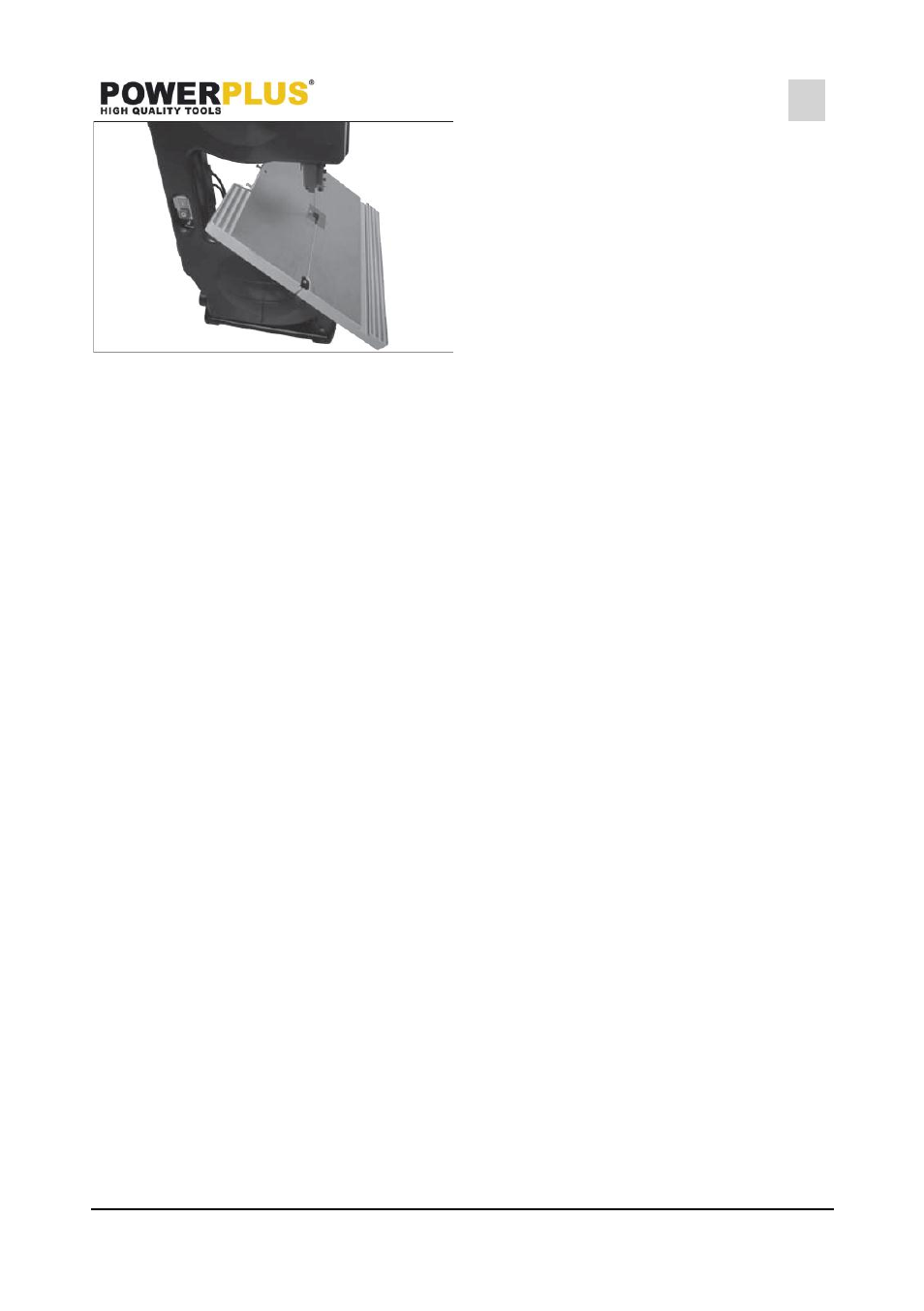

Fig. c
6.2 Sägeband spannen
Achtung! Bei längerem Stillstand muss das Sägeband (14) des Werkzeugs entspannt werden.
Überprüfen Sie deshalb vor dem Einschalten die Sägebandspannung.
 Lockern Sie als erstes die Kontermutter (11) der Einstellschraube (12) für die obere
Sägebandrolle (17) (Abb. 8).
 Drehen Sie die Spannschraube (13) zum Spannen des Sägebandes im Uhrzeigersinn
(Abb. 9).
Die ordnungsgemäße Spannung des Sägebandes (14) ermitteln Sie indem Sie gegen das
Sägeband (14) ungefähr in der Mitte der beiden Sägebandrollen drücken. Das Sägeband (14)
sollte sich nur maximal 1 2 mm drücken lassen (Abb. 10).
Achtung! Bei zu hoher Spannung kann das Sägeband (14) reißen. Verletzungsgefahr
Bei zu geringer Spannung kann die Sägebandrolle (17) durchdrehen. Sägeband (14) bleibt
stehen. Ziehen Sie die Kontermutter (11) für die obere Sägebandrolle (17) wieder fest (Abb. 8).
6.3 Sägeband einstellen
Achtung! Bevor Sie die Einstellungen am Sägeband (14) vornehmen muss dieses korrekt
gespannt sein.
 Öffnen Sie den linken Seitendeckel (15) durch Herausdrehen der Verschlussschrauben
(16).
 Lockern Sie die Konterschraube (11) der oberen Sägebandrolle (17) (Abb. 8).
 Drehen Sie die obere Sägebandrollen (17) im Uhrzeigersinn (Abb. 11). Das Sägeband
(14) muss mittig auf der Sägebandrolle (17) (18) laufen (Abb. 12). Sollte dies nicht der Fall
sein, muss der Neigungswinkel der oberen Sägebandrolle (17) korrigiert werden.
Im Falle dass das Sägeband (14) zur Rückseite der Sägebandrolle (17) (Richtung
Maschinengehäuse (2)) läuft, drehen Sie die Einstellschraube (12) gegen den Uhrzeigerzinn.
Drehen Sie dabei die Sägebandrolle (17) kontinuierlich und langsam im Uhrzeigersinn, um die
Lage des Sägebandes (14) zu kontrollieren.
Im Falle dass das Sägeband (14) zur vorderen Kante der Sägebandrolle (17) läuft, drehen Sie
die Einstellschraube (12) im Uhrzeigersinn. Drehen Sie dabei die Sägebandrolle (17)
kontinuierlich und langsam im Uhrzeigersinn, um die Lage des Sägebandes (14) zu
kontrollieren.
Kontrollieren Sie nach dem Einstellen der oberen Sägebandrolle (17) die untere
Sägebandrolle (18).
Das Sägeband (14) muss auch hier mittig auf der Sägebandrolle (18) laufen. Sollte dies nicht
der Fall sein, so müssen Sie die obere Sägebandrolle (17) erneut einstellen.
Achten Sie darauf, dass sich eine Verstellung der oberen Sägebandrolle (17) erst nach
einigen Umdrehungen auf die untere Rolle (18) auswirkt.
Schrauben Sie die Kontermutte (11) der oberen Sägebandrolle (17) wieder fest (Abb. 8).
 Verschließen Sie den linken Seitendeckel (15) wieder und drehen die
Verschlussschrauben (16) wieder fest.
