3.8 Abb. 8
 Den einstellbaren Griff auf die unterste Position schieben.
 Das eine Ende des Einstellkabels in die Öffnung am Ende der Einstellung und dem Set
Einstellung/Hebel schieben.
 Die Position des Kabels mit der Kabelklemme sichern, und mit dem Bolzen M5x10 und
der Sicherungsmutter M5 feststellen. Vorsicht! NICHT VOLL FESTZIEHEN.
3.9 Abb. 9
Das Ende mit dem Gewinde der einstellbaren Verbindungsstange mit einer Unterlegscheibe
Ø6 in die Verschlussplatte schieben, und dann mit der Unterlegscheibe Ø6 und der
Sicherungsmutter M6 befestigen.
4 EINSTELLUNGEN (ABB. 10)
Zum Arbeiten mit dem Gerät den Griff auf die unterste Position (nach unten) schieben. Dabei
kann die Position der Flügelmutter am Set Einstellung/Hebel verschoben werden, um den
Abstand zwischen dem Trichter und der einstellbaren Platte nach den Erfordernissen des
Bedieners beim Streuen optimal einzustellen.

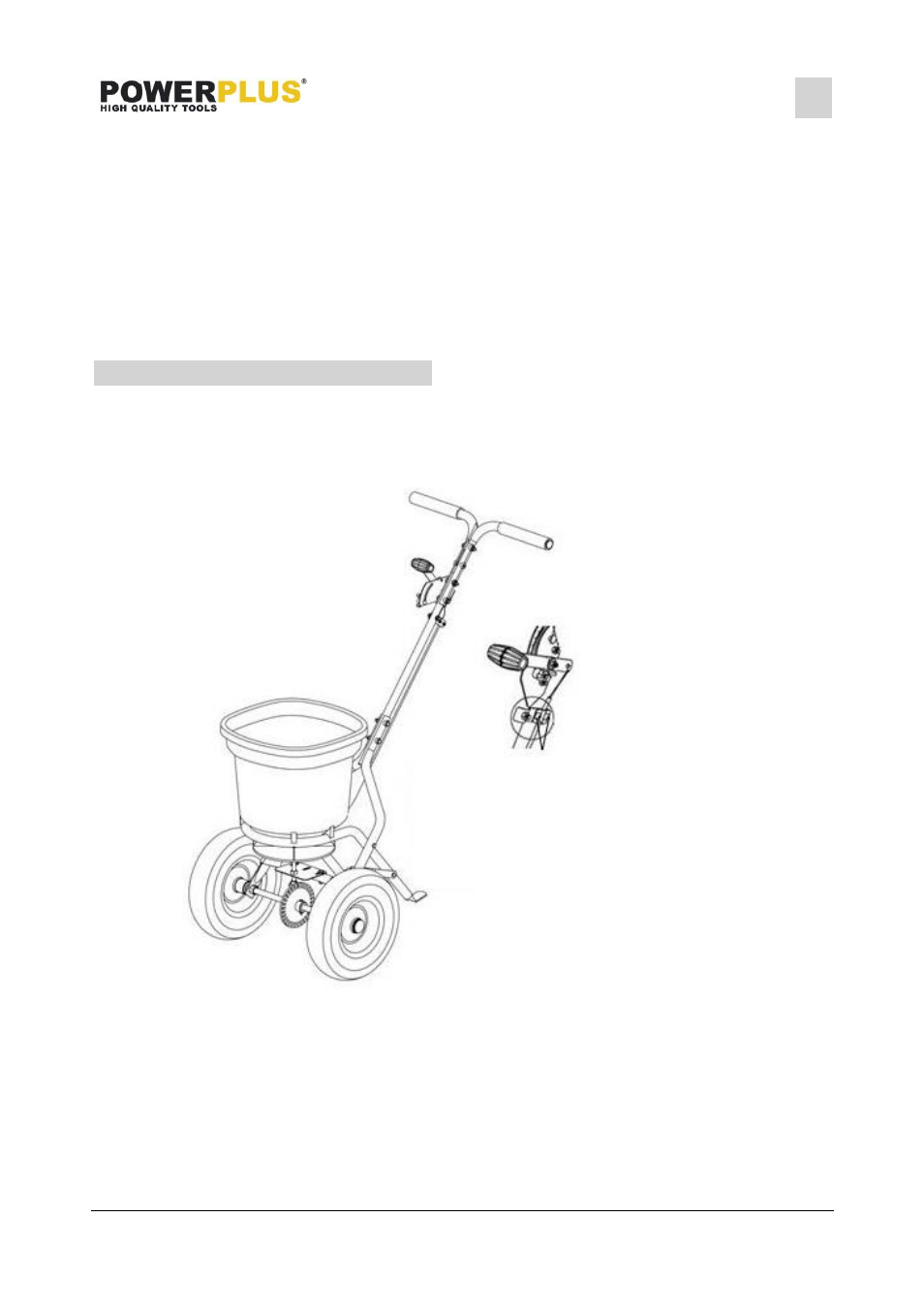

Abb. 10
Diese 2 Muttern lösen,
um die Länge des Kabels
so einzustellen, dass die
Öffnung an der
Unterseite des Trichter
voll öffnet bzw. voll
schließt, wenn der Griff
in der oberen bzw. der
unteren Position ist.
Griff nach oben oder
unten schieben
