5 MONTAGE
5.1
Klappgriff

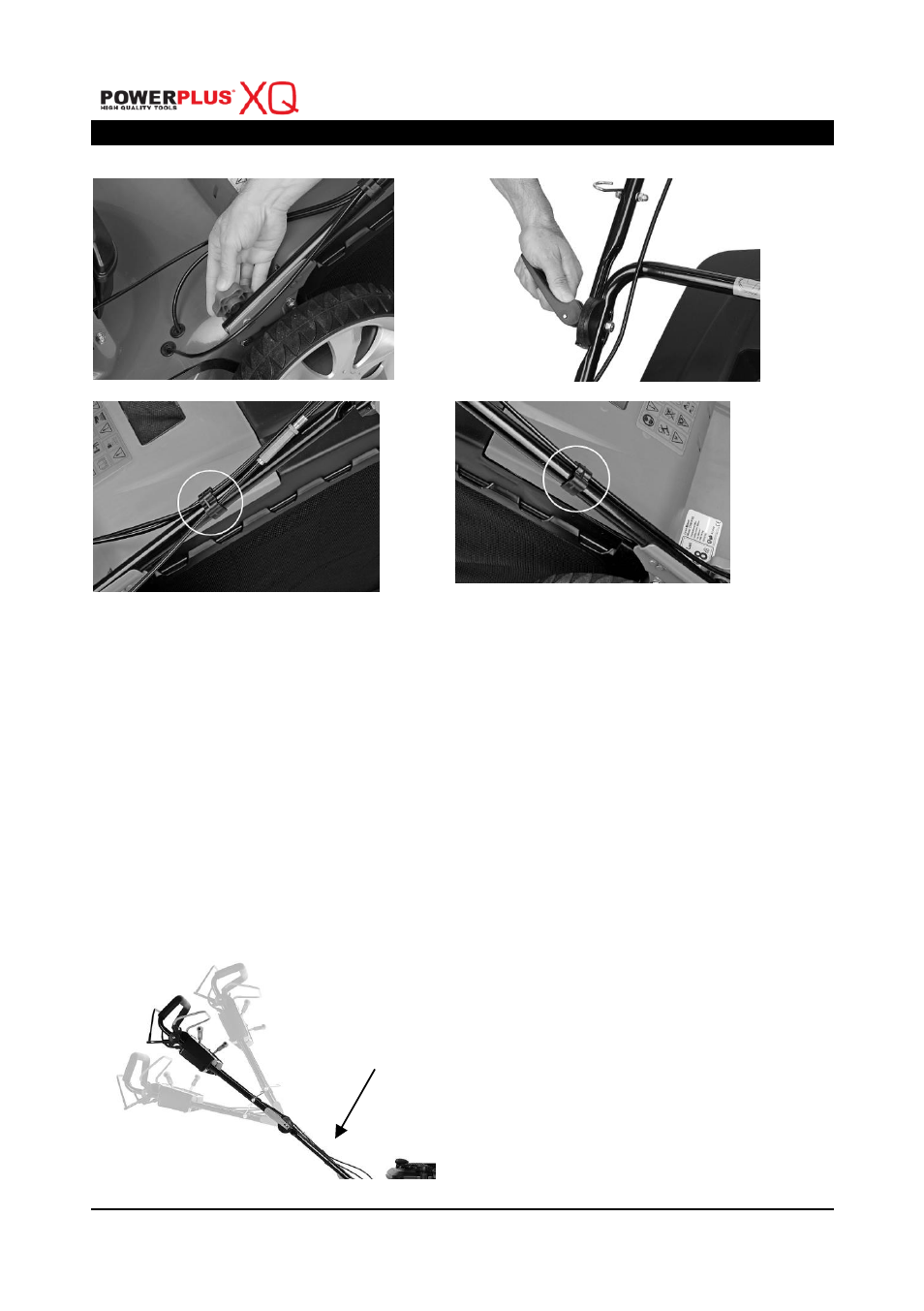

Abb. 1A
Abb. 1B
Abb. 1C
Abb. 1D
1.
Die beiden unteren Handgriffe mit dem Knopf im Chassis sichern (Abb. 1A).
2.
Die beiden Schließhebel anheben, um die oberen Handgriffe zum Einklappen
freizugeben.
3.
Den Schließhebel durch Drücken verschließen, damit die Handgriffe in der
Betriebsstellung gesichert sind (Abb. 1B).
4.
Die Spannung durch Drehen der Schließmutter mit einem passenden Schlüssel
einstellen.
5.
Die Kabelklemme in der gezeigten Position anbringen, und dann das Kabel montieren
(Abb. 1C, Abb. 1D).
5.2
Einstellung für den passenden Winkel (Abb. 2)
1.
An der Öffnung des Schließhebels ziehen.
2.
Durch Drehen des oberen Griffs, der auf den Verstellmechanismus zur Winkeleinstellung
wirkt, kann ein passender Winkel im Bereich von -20 º bis 20 º eingestellt werden (5
Positionen: -20 º / -10 º / 0 º / 10 º / 20 º) (Abb. 2).
3.
Den Schließhebel wieder schließen, um den unteren Griff und den oberen Griff zu
verbinden.
Abb. 2
Verstellmechanismus zur
Winkeleinstellung
-20°
20°
0°
