Kichler 15601 - Handbuch

FOR 12 VOLT INSTALLATION
1) Position surface mounting flange on deck. Mark center of all four wood
screw mounting holes and center hole for power supply wire to pass
through. Drill pilot holes for supplied wood screws with 1/8” drill. Next
drill 3/8” hole to accommodate power supply cord.
2) Place surface mounting flange over drilled pilot holes. Neoprene gasket
is not to be used. Start each wood screw. Tighten until secured to deck.
3) Pass fixture lead wires through threaded center hole on top of flange
and through drilled hole in deck. Mount fixture according to instruction
sheets. Make wire connections.
FOR 120VOLT INSTALLATION.
Surface mounting flange must be used with 4” round wiring compartment
(not included). Neoprene gasket is suppled to ensure watertight seal.
Consult qualified electrician regarding deck mounting and wiring proce-
dures so as to be certain all local requirements and codes are followed.
PARA INSTALACIONES DE 12 VOLTIOS.
1) Ponga la brida de montaje superficial en la terraze de madera. Marque
el centro de los cuatro agujeros de montaje de los tornillos para madera
y el centre del agujero para que pase el alambre electrico. Taladre
agujeros pilotos para los tornillos suministrados con una broca de 1/8”.
En seguida, taladre un agujero de 3/8” para el cordon electrico.
2) Colocar la brida de montaje encima de los agujeros pilotos tal adrados.
Puede botar la empaquetadura de Neopreno. Empiece a atornillar cada
tornillo para madera. Apriete hasta que este bien sujeto a la terraza de
madera.
3) Pase los alalbres de la lampara por el centro del agujero roscado situado
encima de la brida y traves del aguuero taladrado en la terraze. Instale la
lampara de acuerdo a lo indicado en las hojas de instrucciones. Conecte
los alambres.
PARA INTALACIONES DE 120 VOLTIOS
Se debe usar la brida de montaje superficial con compartimiento para
alambres recondo de 4” (no insluido). Se proporciona la empaquetadura de
Neopreno para asegural hermeticidad al agua. consulte a un electricista
competente respecto a los procedimientos de montaje en la terraza y
conexiones de cables, para tener la seguridad de que se cumple con los
rreglamentos y bormas correspondientes.
INSTRUCTIONS POUR L’ASSEMBLAGE ET L’INSTALLATION POUR
UNE INSTALLATION DE 12 VOLTS
1) Placez le collet de montage sur la terrasse. Marquez le centre des quartre
trous de montage (vis a bois) et le trou central pour l’alimentation du
courant. Forez des trous de guidage pour les vis a bois avec une meche
de 1/8”. Ensuite forez un trou de 3/8” pour accommoder les fils electriques.
2) Placez le collet de montage au-dessus des trous de guidage. Ne pas
employer le joint de Neoprene. Vissez chaque vis a bois.
3) Passez les fils du luminaire par le trou central filete du collet de montage
et par le trou fore dans la terrasse. Installez le luminaire suivant les feuillets
d’instructions. Completez le raccord des fils.
POUR INSTALLATION DE 120 VOLTS: Un collet doit etre utilse avec la
boite de jonction de 4” (non fourni). Un joint neoprene doit etre installe pour
garantir l’etancheite. Consultez un electricien qualifie concernant l’installa-
tion et la raccordement electrique afin d’etre certain de respecter les codes
locaux et federaux.
12 VOLT-INSTALLATION
1) Bestimmen Sie den Platz auf der Terrasse für den Ringständer.
Markieren Sie die Montagelöcher für die vier Holzschrauben und das
Loch in der Mitte für die Leitung zum Netzanschluß. Machen Sie 3,2 mm
Vorbohrungen zur Aufnahme der einbegriffenen Holzschrauben. Bohren
Sie dann das 9,5 mm Loch für die Netzanschlußschnur.
2) Den Ringständer über die vorgebohrten Löcher setzen. Der Neopren
Dichtungsring darf nicht benutzt werden. Befestigen Sie den
Ringständer auf der Terrasse, indem Sie gleichzeitig alle vier
Holzschrauben graduell fester einschrauben.
3) Führen Sie die Anschlußdrähte durch das obere Gewindeloch in der
Mitte des Ringständers und dann durch das Bohrloch in der Terrasse.
Die Lampe nach Anleitung anbringen und den elektrischen Anschluß
herstellen.
120 VOLT-INSTALLATION.
Der Ringständer muß mit einer runden Anschlußbox (10 cm Durchmesser)
für die Leitungsführung versehen werden (nicht eingeschlossen). Der
beiliegende Neopren Dichtungsring gewährleistet wasserdichtes
Versiegeln. Ziehen Sie einen qualifizierten Elektriker zurate, um mit
Sicherheit das Anbringen des Ständers und die elektrischen Anschlüsse
den örtlichen Vorschriften entsprechend auszuführen.

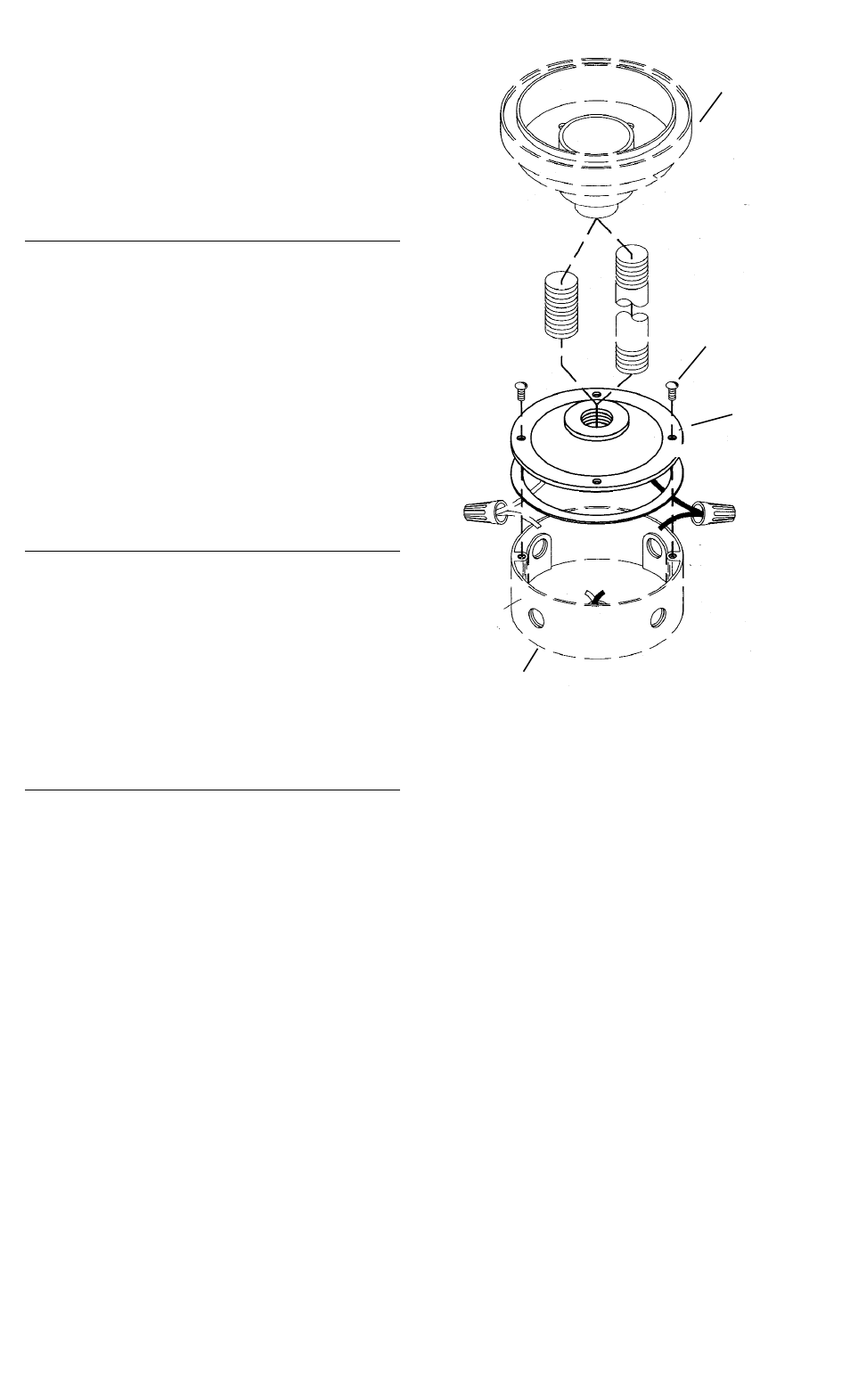

FIXTURE
LAMPARA
LUMINAIRE
LAMPE
ATTREZZO
SCREW
TORNILLOS
VIS
SCHRAUBEN
VITE
FLANGE
BRIDA
COLLET DE MONTAGE
RINGSTÄNDER
FLANGIA DI MONTAGGIO
A SUPERFICIE
NEOPRENE GASKET
EMPAQUET ADURA DE
NEOPRENO
JOINT NEOPRENE
NEOPREN
DICHTUNGSRING
GUARNIZIONI IN
NEOPRENE
4” ROUND WIRING COMPARTMENT
COMPARTIMIENTO PARA ALAMBRES REDONDO DE 4”
4” BOITE DE JONCION
RUNDEN ANSCHLUßBOX (10 CM DURCHMESSER)
VANO DI CABLAGGIO ROTONDO DA 4 POLLICI
