25
CH FR
Fixation de la bande d’épaule
Fixez le mousqueton de la bande d’épaule
(12) à l’anneau (13) du manche télescopique
de l’appareil.
Montage de la lame
1. Desserrez la vis de fixation de la lame (4)
et retirez le carter de protection de la
chaîne (6).
2. Placez la lame (2) avec la coupe centrale
au dessus de la direction centrale de
la lame (16).
Montage de la chaîne
• Placez la chaîne de la scie (1) de telle
sorte que les bords de coupe chanfreinés
des chaînons soient orientés dans le sens
des aiguilles d’une montre.
• Comparez avec la figure détaillée.
• Placez la chaîne de la scie (1) dans la
rainure de la lame (2) et sur la roue à
chaîne (18).
• Remettez en place le carter de protection
de la chaîne (6) et vissez la fixation de la
lame (4).
• La vis de fixation de la lame (4) doit être
vissée uniquement à la main, sans forcer.
• Le trou (20) dans la lame est destiné à
recevoir la goupille de serrage de chaîne
(21).
• Le filetage (19) est destiné à recevoir la
vis de fixation de la lame (4).
Faites attention au positionnement
de la goupille de serrage de la
chaîne (21) dans le trou (20) dans la
lame (2). La goupille (21) doit péné-
trer complètement dans le trou (20).
Tension de la chaîne
La tension de la chaîne de la scie (1) joue
un rôle important pour votre sécurité et le
fonctionnement de l’élagueur à long manche.
Une chaîne de scie (1) correctement tendue
augmente la durée de la vie de votre appareil.
• La chaîne de la scie (1) est tendue cor-
rectement si elle tire la lame (2) sans
qu’il soit possible de la plier avec la main
(porter des gants de protection).

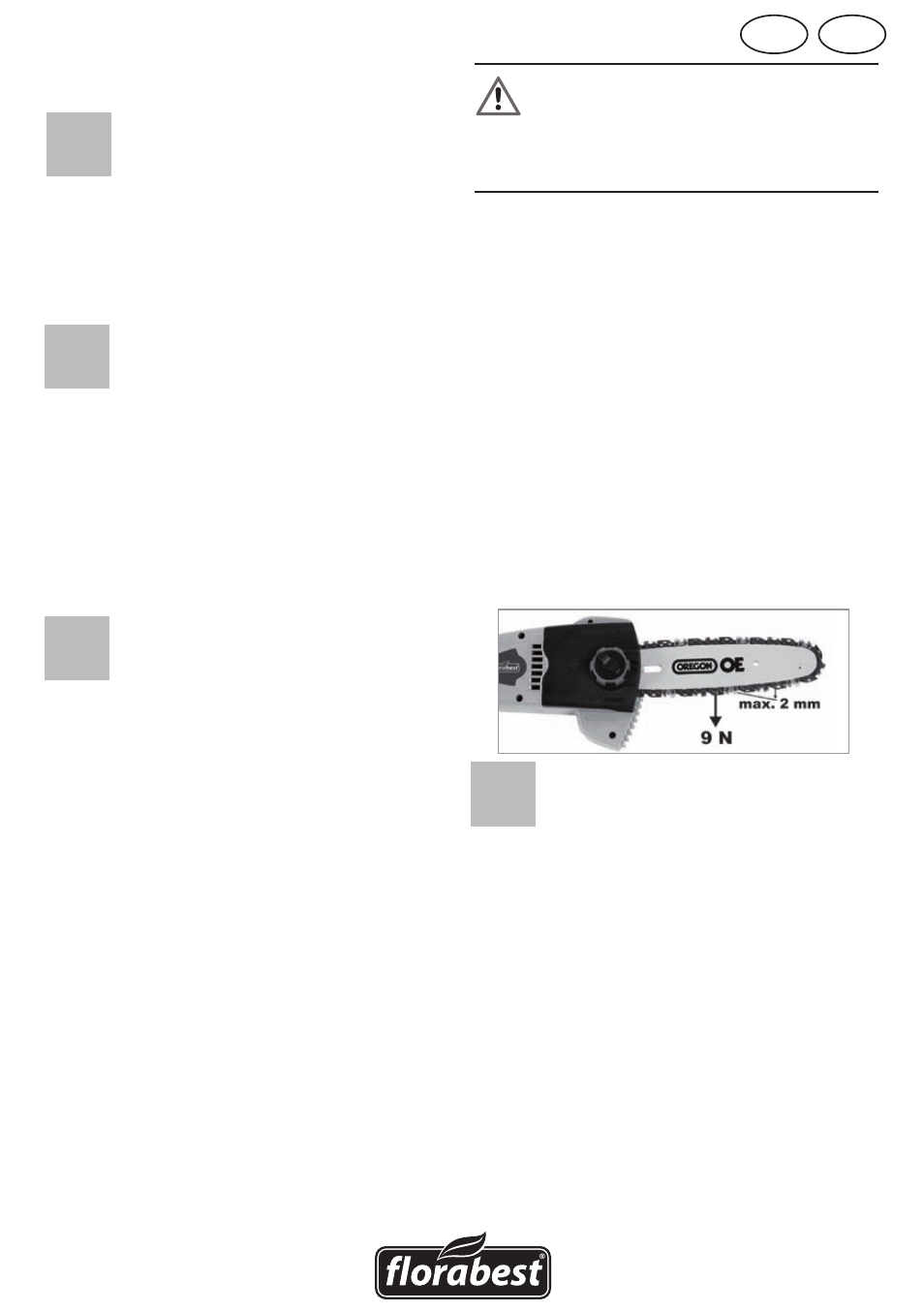

• En tirant sur la chaîne de la scie (1) avec
une force de traction de 9 N (env. 1 kg), la
distance entre la chaîne de la scie (1) et
la lame (2) ne doit pas dépasser 2 mm.
• Tournez la vis de fixation de la lame (4)
dans le sens inverse des aiguilles d‘une
montre pour desserrer légèrement la lame
(2).
• Vous réglez la tension de la chaîne de la
scie (1) au moyen du tendeur de chaîne
(5).
• Tournez ce dispositif de serrage rapide
dans le sens des aiguilles d’une montre
pour augmenter la tension.
• De la même manière, en effectuant un
tour dans le sens inverse des aiguilles
d’une montre, vous diminuerez la tension
de la chaîne de la scie (1).
