- 119 -

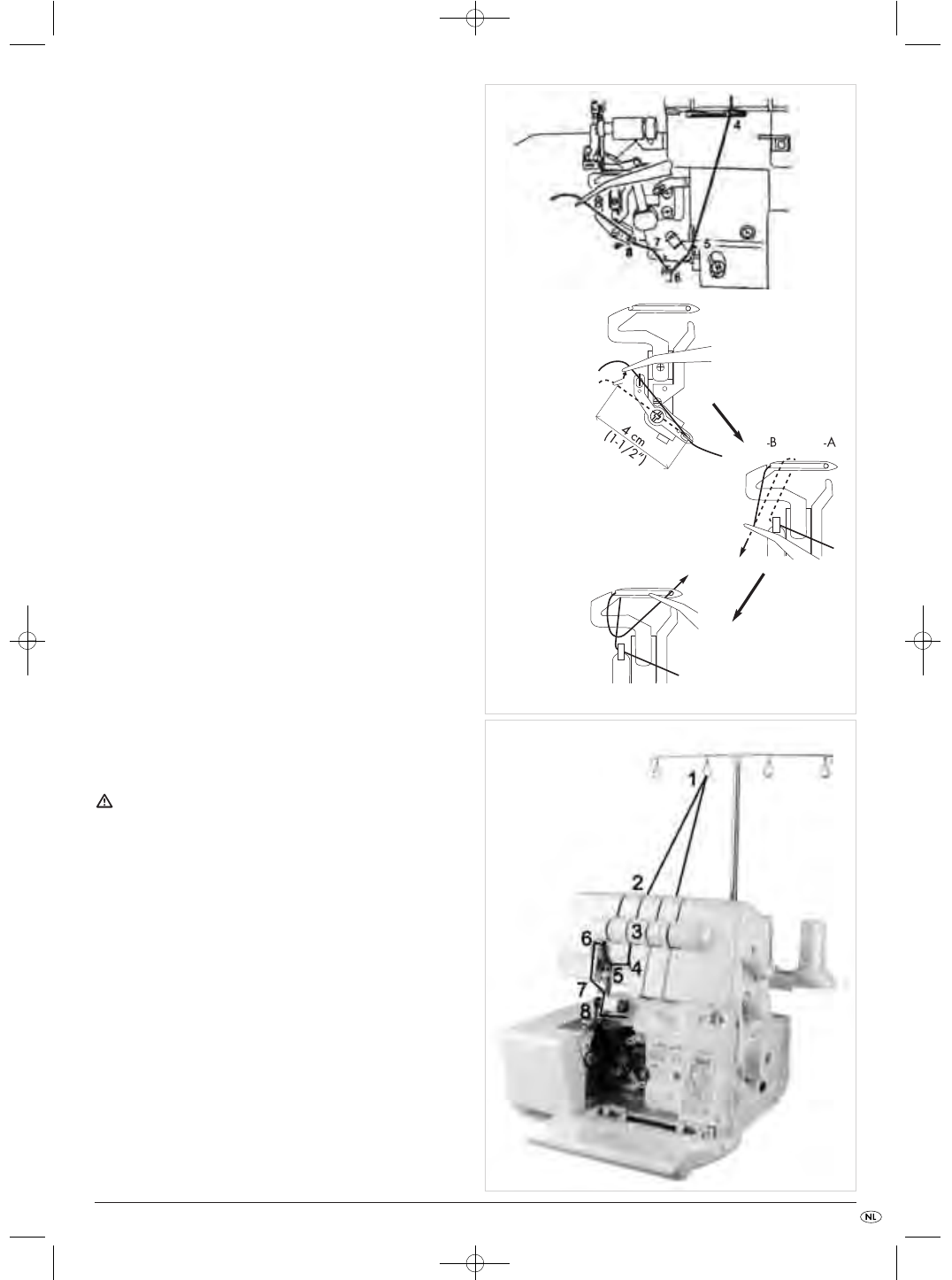

5. De draad in de grijperruimte volgens de rode markeringen inrijgen
(4 - 8) (afb. 22).
6. Houd de draad ca. 4 cm van de draadgeleiding met het pincet vast
(afb. 23).
7. Voer hem nu met het pincet van links licht onder de draadgeleiding.
8. Trek de draad naar boven in de draadgeleiding (9).
9. Voer de draad naar achteren en over het bovenste einde van de onderste
grijper p (10A) (afb. 23).
10. Trek de draad vervolgens voorzichtig omlaag, zodat hij in de uitsparing
van de grijper glijdt (10B) (afb. 23). Gebruik voor deze stap ook de
tekening, die op de machine is geplaatst!
11. Voer de draad door het grijper-oog (11). De draad moet in de groef
van de onderste grijper p verlopen (afb. 23).
12. Trek ca. 10 cm draad door de grijper en leg hem o ovve err bovenste grij-
per o en steekplaat e naar achteren.
Draad voor rechter naald inrijgen (groen)
Let op!
Zet de aan/uit-knop 8 alvorens in te rijgen altijd eerst op „O“ (uit) en haal
eerst de stekker uit het stopcontact. Dit voorkomt onbedoeld starten van het
apparaat. Anders bestaat er letselgevaar!
Afbeelding 24 toont het draadverloop van de rechter naalddraad. De
afzonderlijke inrijg-plaatsen zijn genummerd en navolgend nader beschreven.
1. Voer de draad van achteren naar voren door de draadboom 1 (1).
9
8 10 10
11
Afb. 22
Afb. 23
Afb. 24
