Montage - CRB-631
11
Deutsch
9 Montage
9.1 Anschlussbelegung ISO
Stromversorgung
Das Autoradio verfügt über einen eingebauten ISO-Anschluss und wird mit den
Montagebügeln geliefert. Es lässt sich einfach in Ihr Fahrzeug einbauen. Nachstehend
finden Sie den Anschlussplan für den ISO-Anschluss, mit dem die große Mehrzahl der
Fahrzeuge ausgestattet ist. Sollte Ihr Fahrzeug nicht mit einem ISO-Anschluss
ausgestattet sein, so können Sie zum Anschließen des Radios einen als Zubehör
erhältlichen, mit freien Leitern versehenen ISO-Adapter verwenden, dessen Leiter dann
wie nachfolgend dargestellt angeschlossen werden müssen.
Achtung!!
 Schließen Sie niemals Kabel an das System an, solange dieses an die
Batteriespannung angeschlossen ist. Bei jedem Abklemmen der Batterie wird der
Speicher gelöscht und das Gerät wird auf die Werkseinstellungen zurückgesetzt.

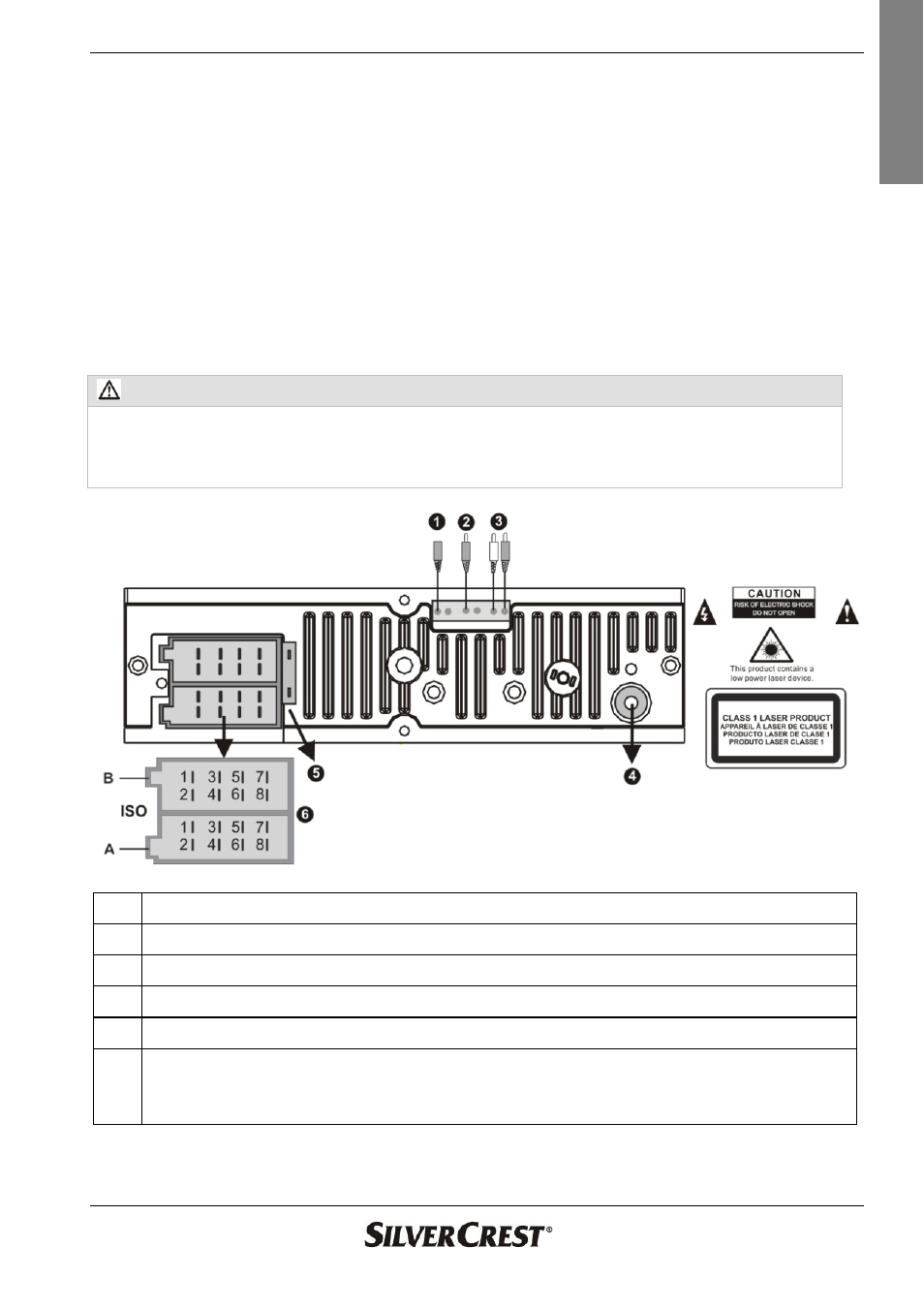

1 Klinkenanschluss für das externe Mikrofon
2 Subwoofer-OUT-Anschluss
3
LINE-OUT-Anschluss rot/weiss (z.B. für Verstärker)
4 Antennenanschluss
5 Flachsicherung
(15A)
6 ISO-Anschlüsse für Stromversorgung (ISO-A) und Lautsprecher (ISO-B)
(siehe Abbildung auf folgender Seite)
