Support pour meuleuse d’angle
Q
Introduction
Veuillez vous familiariser avec le produit
avant d’effectuer le montage. Veuillez lire
attentivement le présent mode d’emploi
ainsi que les instructions d’utilisation et les consignes
de sécurité. Ce produit doit uniquement être utilisé
conformément aux instructions et dans les domaines
d’application spécifiés. Soigneusement conserver ces
instructions. Remettez les documents aux utilisateurs
lorsque vous prêtez ce produit.
Q
Utilisation conforme
Ce produit est conçu en tant qu’accessoire de fixa-
tion stationnaire pour les travaux de ponçage avec
des meuleuses d’angle. Ce produit convient pour la
majorité des meuleuses d’angle mono main avec des
disques d’une taille de 115 ou 125 mm. Toute autre
utilisation que celle plus haut décrite ou modification
du produit n’est pas autorisée et peut causer des
blessures et / ou endommager le produit. Le construc-
teur décline toute responsabilité pour les dégâts
issus d’une utilisation non conforme. Ce produit
n’est pas conçu pour une utilisation commerciale.
Q
Description des pièces
1 Vis de réglage avec tampon caoutchouc (court)
2 Tige en métal
3 Poignée
4 Écrou (fixation du couvercle)
5 Écran de protection
6 Cheville plastique M6
7 Cheville plastique M8
8 Rondelle (vis de fixation)
9 Vis de blocage M6 (meuleuse d’angle)
10 Vis de blocage M8 (meuleuse d’angle)
11 Vis de blocage M10 (meuleuse d’angle)
12 Écrou (vis de blocage M6 meuleuse d’angle)
13 Écrou (vis de blocage M8 meuleuse d’angle)
14 Écrou (vis de blocage M10 meuleuse d’angle)
15 Écarteur (60 mm)
16 Écarteur (90 mm)
17 Écarteur (130 mm)
18 Boulon de blocage avant
19 Logement plastique (boulon de blocage)
20 Vis de réglage avec tampon caoutchouc (long)
21 Vis de fixation (blocage de vis)
22 Manche à visser (blocage de vis)
23 Filet de blocage (blocage de vis)
24 Vis de guidage (blocage de vis)
25 Guide (blocage de vis)
26 Écrou carré (rail de guidage)
27 Butée (blocage de vis)
28 Butée (blocage arrière)
29 Rondelle (vis de fixation du blocage arrière)

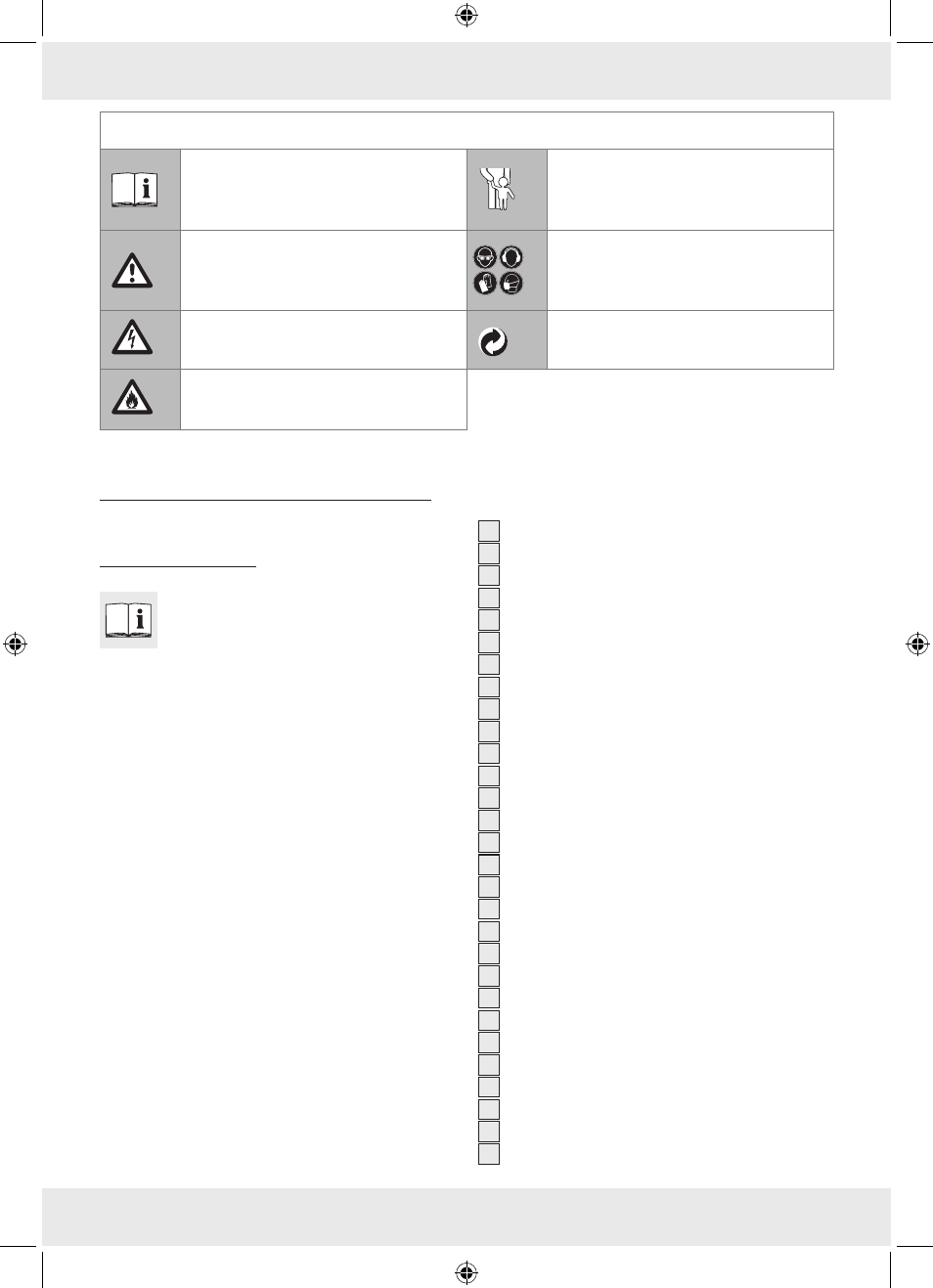

Ce mode d‘emploi utilise les pictogrammes et symboles suivants :
Lire le mode d‘emploi !
Ne laissez jamais les enfants sans
surveillance avec le matériel
d’emballage et l’appareil.
Respecter les avertissements et les
consignes de sécurité !
Porter des lunettes protectrices, une
protection auditive et un masque
antipoussières
Risque d‘électrocution !
Danger de mort !
Mettez l’emballage et l’appareil au
rebut dans le respect de l’environnement.
Risque d‘incendie !
