6 5
4
8
7
9
12
11
10
2
3
1
+ -
73
17-PLATINE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

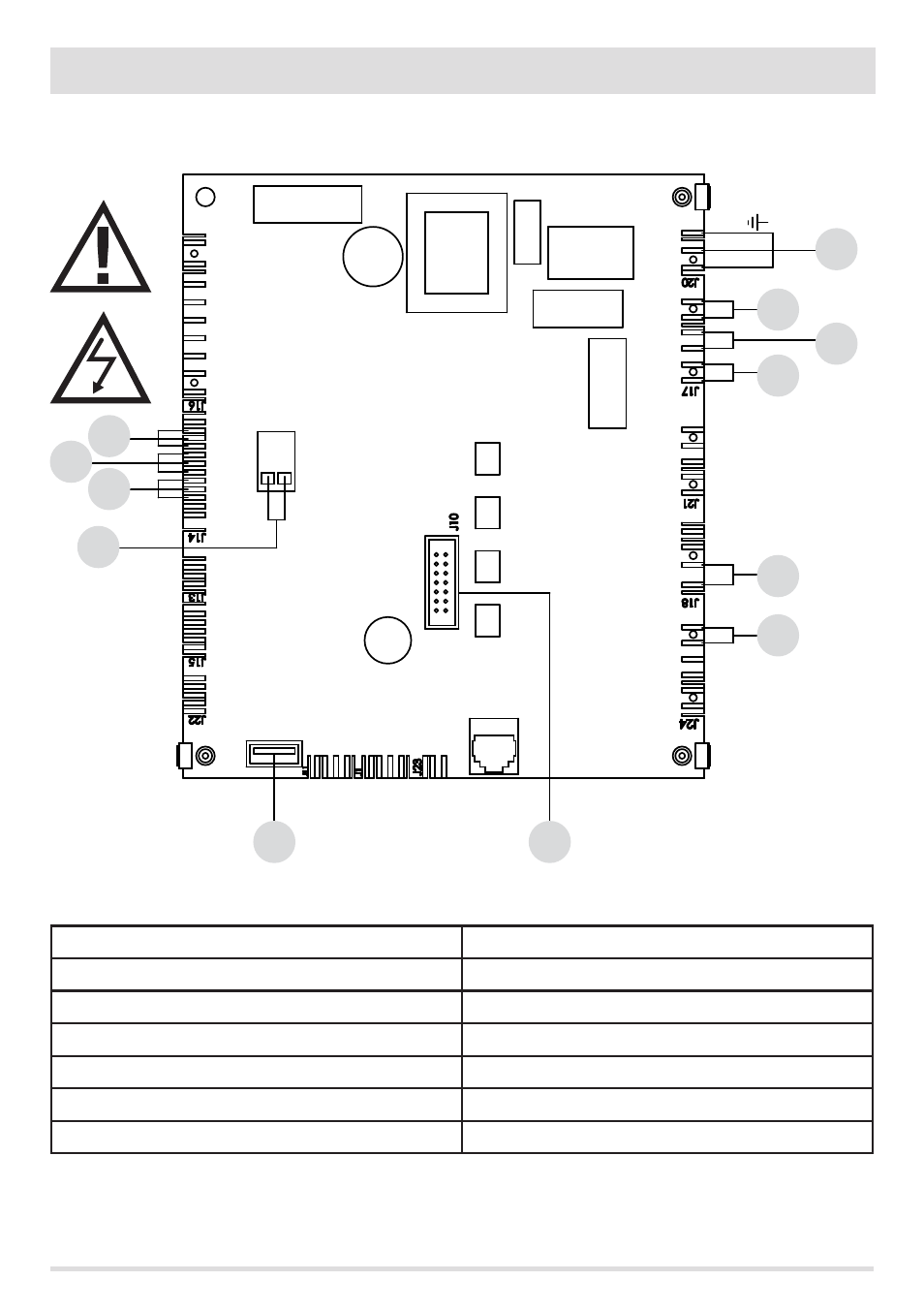

ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1. ENCODER GEBLÄSE RAUCHGASE 8. LUFTGEBLÄSE
2. ENCODER GETRIEBEMOTOR 9. GETRIEBEMOTOR
3. DRUCKWANDLER 10. GEBLÄSE RAUCHGASE
4. RAUCHGAS-TEMPERATURFÜHLER 11. ZÜNDKERZE
5. AKTUALISIERUNG SOFTWARE 12. SCHALTER
6. NOT-BEDIENTAFEL
7. THERMOSCHUTZSCHALTER TANK
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat
