MCZ Flair - Handbuch (Seite 29)

d
d
e
d
f
f
B
27
6-INSTALLATION UND MONTAGE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

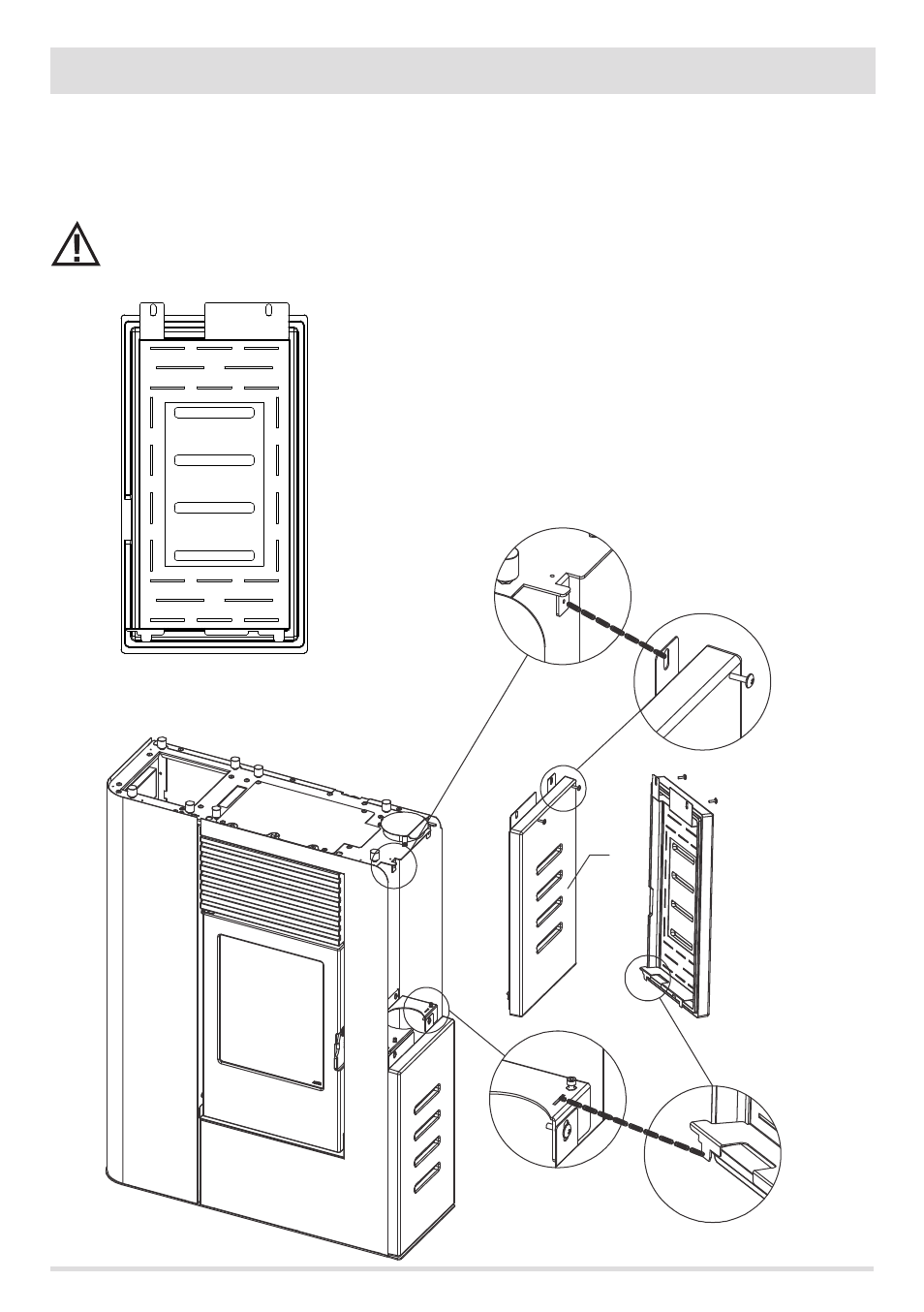

• Auf dieselbe Weise wie für die Montage von Tafel A kann auch Tafel B fixiert werden. An der Unterseite müssen die Zungen – Pos.
d – an der Tafel in die Löcher im Rahmen eingesetzt werden, an der Oberseite muss die Tafel mit zwei Schrauben – Pos. f – am
Rahmen befestigt werden. Tafel B ruht auf den beiden Stellschrauben “e”. Wenn sich die Tafeln A und B berühren oder der Schlitz
dazwischen zu groß ist, kann dies mit der Schraube “e” ausgeglichen werden.
WICHTIG!
Die Keramiktafeln „A“ und „B“ sind untereinander austauschbar, da sowohl die Keramik als auch die Metallhalterung
gleich sind.
KERAMIKTAFELN (INNENANSICHT)
A/B = UNTERE BZW. OBERE TAFEL
