INSTALLATIONS- UND BEDIENUNGSANLEITUNG
S.
21
Installation und montage
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten
2
f
1
s
h

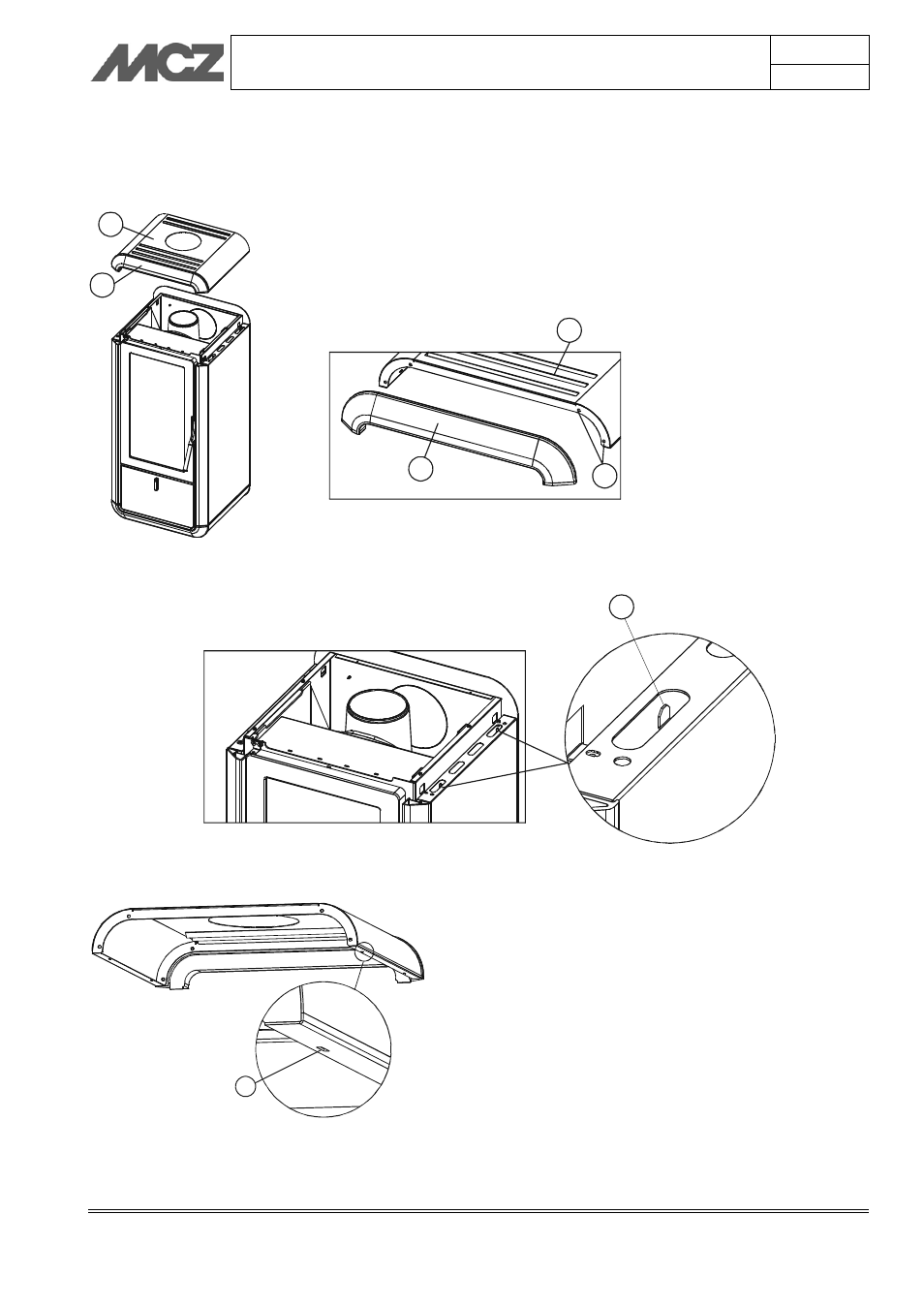

5. Das Teil “2” mit vier Kleeblattschrauben “1” an der Abdeckung
befestigen (siehe Abbildung 9).
1
2
6. Die metallene Abdeckplatte auf die Seitenwände legen und
dabei achten, dass die Stifte “s” der Seitenwände in die Löcher
“h” der Abdeckplatte einrasten.
Abbildung 9 - Abdeckplatte (Kaminofen Kasai)
Abbildung 11 - Position der metallenen
Abdeckplatte (Kaminofen Kasai)
