MCZ Nogal - Handbuch (Seite 15)

Kapitel 2
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
S.
15
Fachliche Kenntnisse für die Installation nach UNI 10683 Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten

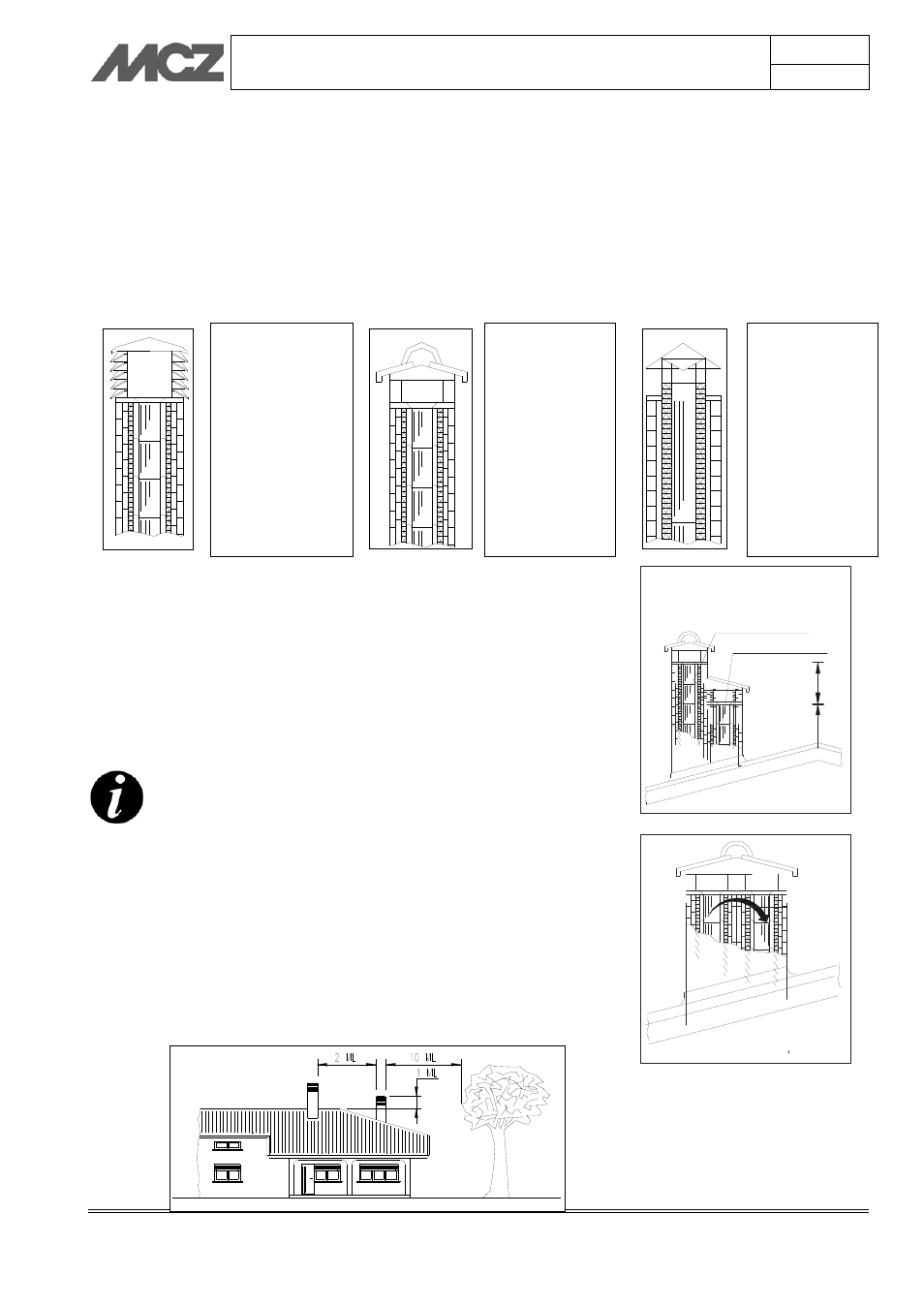

2.9. SCHORNSTEIN-ENDSTÜCK
Falls unterschätzt, stellt es häufig das letzte Hindernis für den korrekten
Betrieb des "Kaminsystems" dar.
Der Zug des Rauchzugs ist auch von seinem Schornstein-
Endstück abhängig.
Aus diesem Grund ist es erforderlich, dass die vier Abschnitte der
Rauchabsaugung mindestens zwei Mal so groß wie der
Innenquerschnitt des Rauchzugs sind.
Da das Schornstein-Endstück den Dachfirst immer überragen
muss, ist es dem Wind ausgesetzt. Aus diesem Grund empfiehlt
es sich, ein industrielles Schornstein-Endstück zu verwenden.
Industrielles
Schornstein-Endstück
mit
übereinanderliegenden
Fertigteilen.
Ermöglicht eine
optimale Abführung
der Rauchgase.
Traditionelles,
handwerklich
erbautes
Schornstein-
Endstück.
Eine
Rauchabsaugung
mit angemessenem
Querschnitt muss
mindestens 2 Mal so
groß sein wie der
Innenquerschnitt
des Rauchzugs. Im
Idealfall sollte sie
2,5 Mal so groß sein.
Schornstein-
Endstück für Stahl-
Rauchzug mit
internem
Umlenkkegel für die
Rauchgase.
Ermöglicht eine
optimale Abführung
der Rauchgase.
Das Schornstein-Endstück muss folgende Voraussetzungen erfüllen:
 Der Innenquerschnitt muss dem des Schornsteins
entsprechen.
 Der Nutzquerschnitt des Ausgangs darf nicht kleiner als die
doppelte Größe des Innenquerschnitts des Rauchzugs sein.
 Es muss so errichtet werden, dass kein Regen, Schnee oder
andere Fremdkörper in den Schornstein gelangen.
 Es muss so positioniert sein, dass die Rauchgase
ordnungsgemäß abgeführt werden können. Es ist besonders
wichtig, dass es sich nicht im Rückströmungsbereich befindet,
in dem Gegendruck entstehen kann.
Bei gepaarten Rauchzügen muss das Schornstein-
Endstück für die Brennbarkeit fester Substanzen oder
der oberen Ebene mindestens 50 cm höher als die
anderen Schornstein-Endstücke sein, damit
Druckverlagerungen zwischen den gepaarten
Rauchzügen ausgeschlossen werden können.
In einem Umkreis von 10 m um das Schornstein-
Endstück dürfen keine Hindernisse vorhanden sein,
wie zum Beispiel Mauern, Walmflächen und Bäume.
Im entgegengesetzten Fall das Schornstein-Endstück
um mindestens 1 m über das Hindernis erhöhen und in
Anwesenheit anderer Schornstein-Endstücke
mindestens 2 m Abstand davon halten. Das
Schornstein-Endstück muss den Dachfirst auf jeden
Fall um 1 m überragen.
OBERE EBENE ODER BRENNBARKEIT
FESTER SUBSTANZEN
UNTERE EBENE
1
m
t
0,
5
m
t
JA
NEIN
