9

2-INSTALLATIONSANLEITUNG

ANSCHLUSS DES GERÄTS AN DEN SCHORNSTEIN

Das Rauchgasabzugsrohr ist vom Hersteller für den Abzug der Rauchgase an der Oberseite des Geräts vorbereitet.

Es besteht die Möglichkeit, den Rauchgasauslass an die Rückseite des Geräts zu verlegen. Dazu ist das separat erhältliche Anschlussstück

für rückwärtigen Rauchgasauslass zu verwenden (siehe nächsten Abschnitt).

Vor dem Installieren des Satzes aus Feuerfest-Material für die Wärmespeicherung ist das optionale Rauchgasanschlussstück auf das

vorgesehene Rohr am Gerät zu stecken und das Ausbrechloch an der Rückwand-Tafel des Geräts zu öffnen.

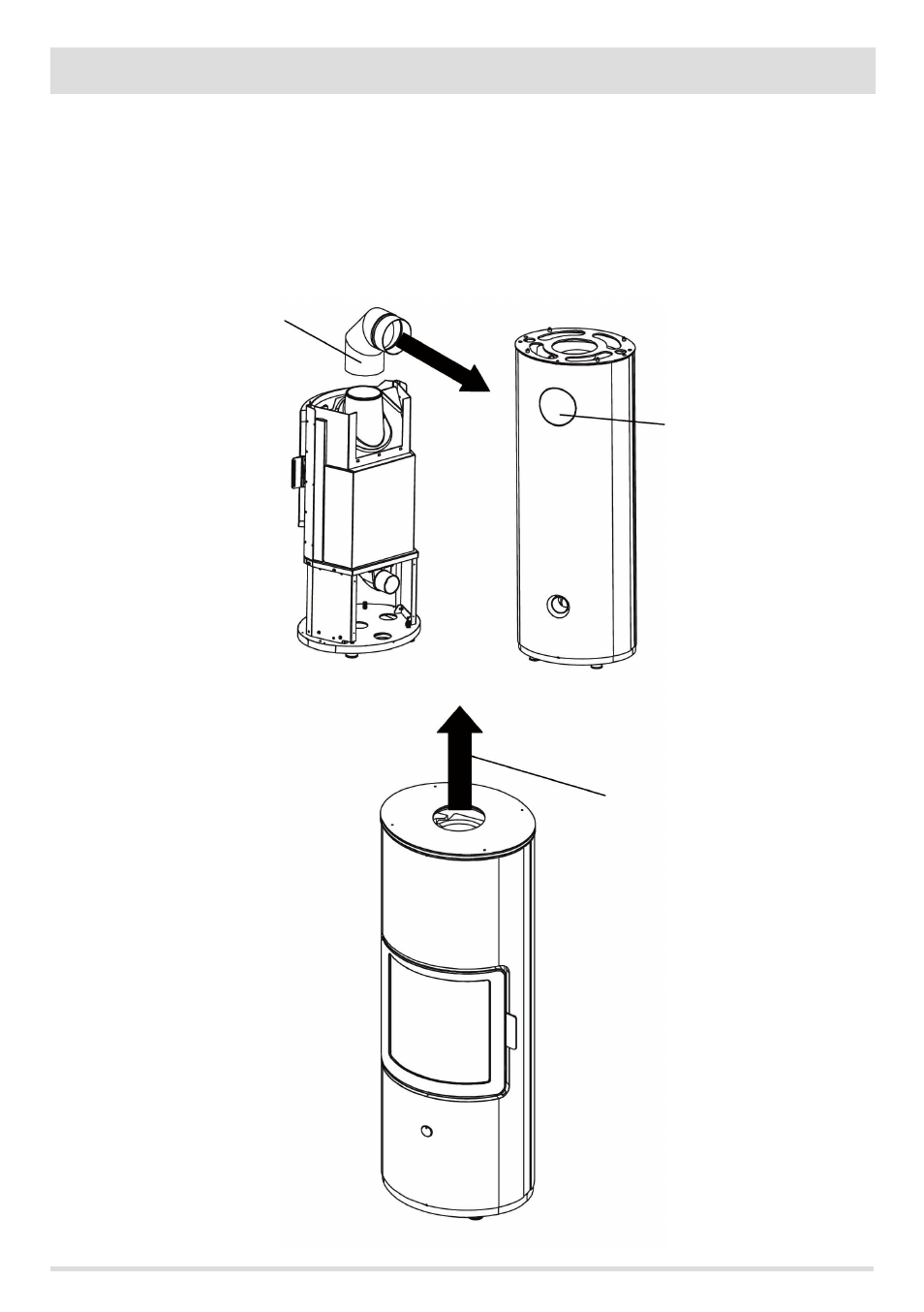

ANSCHLUSSSTÜCK RÜCKWÄRTIGER

RAUCHGASAUSLASS

RÜCKWÄRTIGER RAUCHGASAUSLASS MIT ANSCHLUSSSTÜCK (OPTIONAL)

RAUCHGASAUSLASS NACH OBEN

AUSBRECHLOCH

Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
