3.6. PHASE 5 – VORBEREITUNG DER EINBAUWAND
Die Einbauwand mit feuerfestem Material (beispielsweise feuerfestem Gipskarton) und mit mindestens 2
Stahlträgern vorbereiten, die zum Befestigen der Marmoreinfassung gebraucht werden (mittels durchgehenden
gewindegeschnittenen Stäben, die rückseitig mit Mutter und Kontermutter blockiert werden).

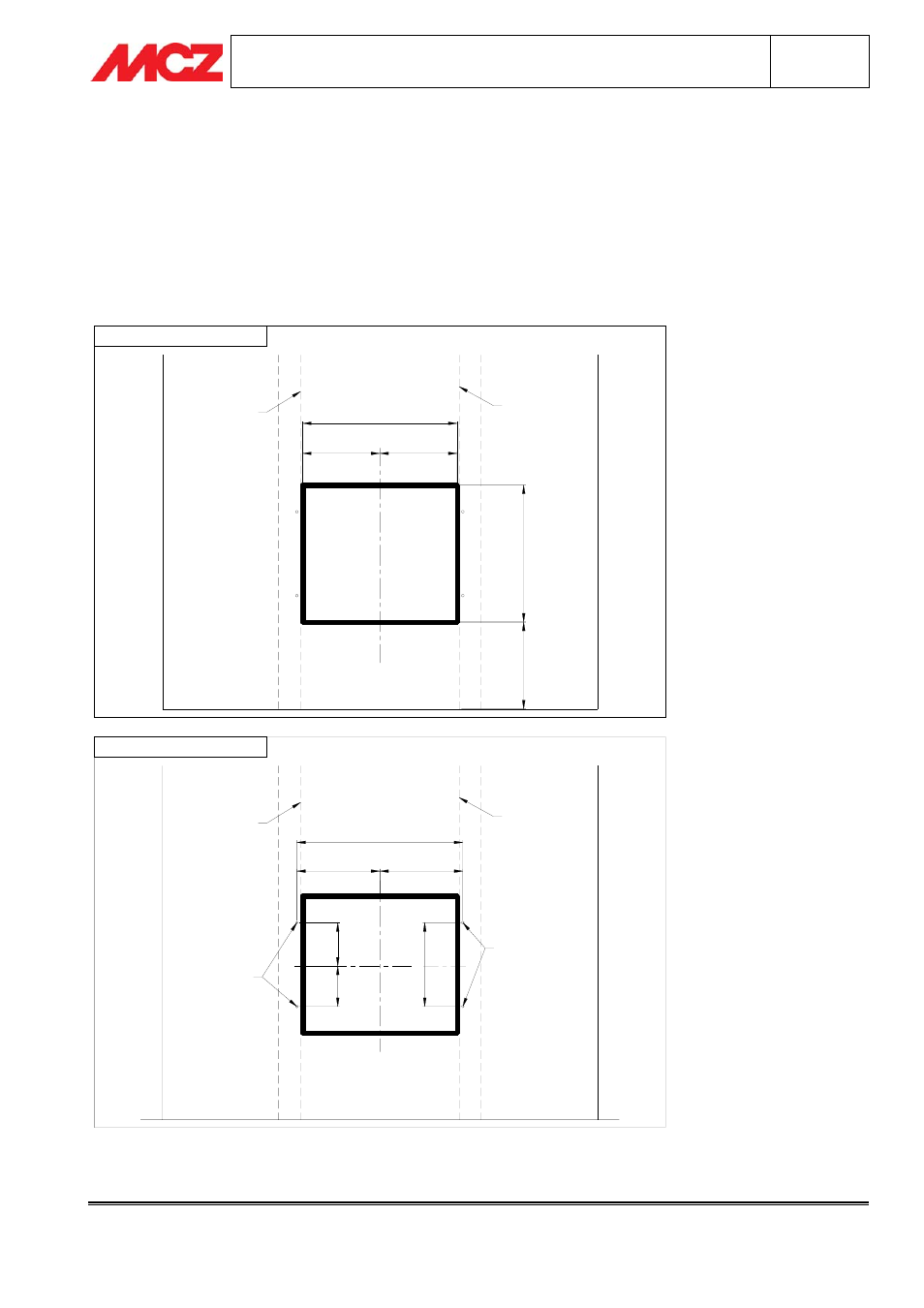

Eine Öffnung mit den Maßen 710X630 mm im gewünschten Abstand zum Boden (je nach Höhe des Forma
Puro65) sowie 4 Bohrlöcher an den in der Zeichnung gezeigten Stellen anbringen. Die Wand mit den Trägern
fertigstellen, die bündig zur Öffnung und vertikal bzw. in jedem Fall auf der Höhe der 4 Bohrlöcher angebracht
werden müssen (für eine größere Sicherheit wird empfohlen, jeweils einen doppelten Träger zu verwenden).
763
FORO PER
BARRA
FILETTATA
=
=
MONTANTE
MONTANTE
PAVIMENTO
MONTANTE
PAVIMENTO
MONTANTE
710
=
=
VARIAB
ILE
630
38
6
FORO PER
BARRA
FILETTATA
SCHEMA POSIZIONE FORI
PARETE D'INCASSO
20
0
18
6
Die Wand so positionieren, dass die Öffnung mit dem Heizkamin auf einer Linie liegt und mit den Seiten, dem
unteren und dem oberen Profil bündig abschließt.
