INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
GAUDI’
Seite
8
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten
PROFILO FRONTALE SX
PROFILO LATERALE
SPALLA VANO
PIANO FUOCO ELEM.DX
PIANO FUOCO ELEM.SX
PROFILO FRONTALE DX
1
1
1
1
1
1
1
SPALLA TERMOCAMINO
PROFILO COPRIBORDO
SPALLA RIVESTIMENTO
COMPONENTE
2
4
2
N.
VITE PH-AB 3,9X9,5
VITE AUTOPERF.4.2X16
VITERIA IN DOTAZIONE
21
14
N.
CAPPELLO VANO
1
1
5
3
9
11
2
10
12
8
3
4
6
1
1
2
2
7
2
PIANO FUOCO ELEM.CN
BASE VANO

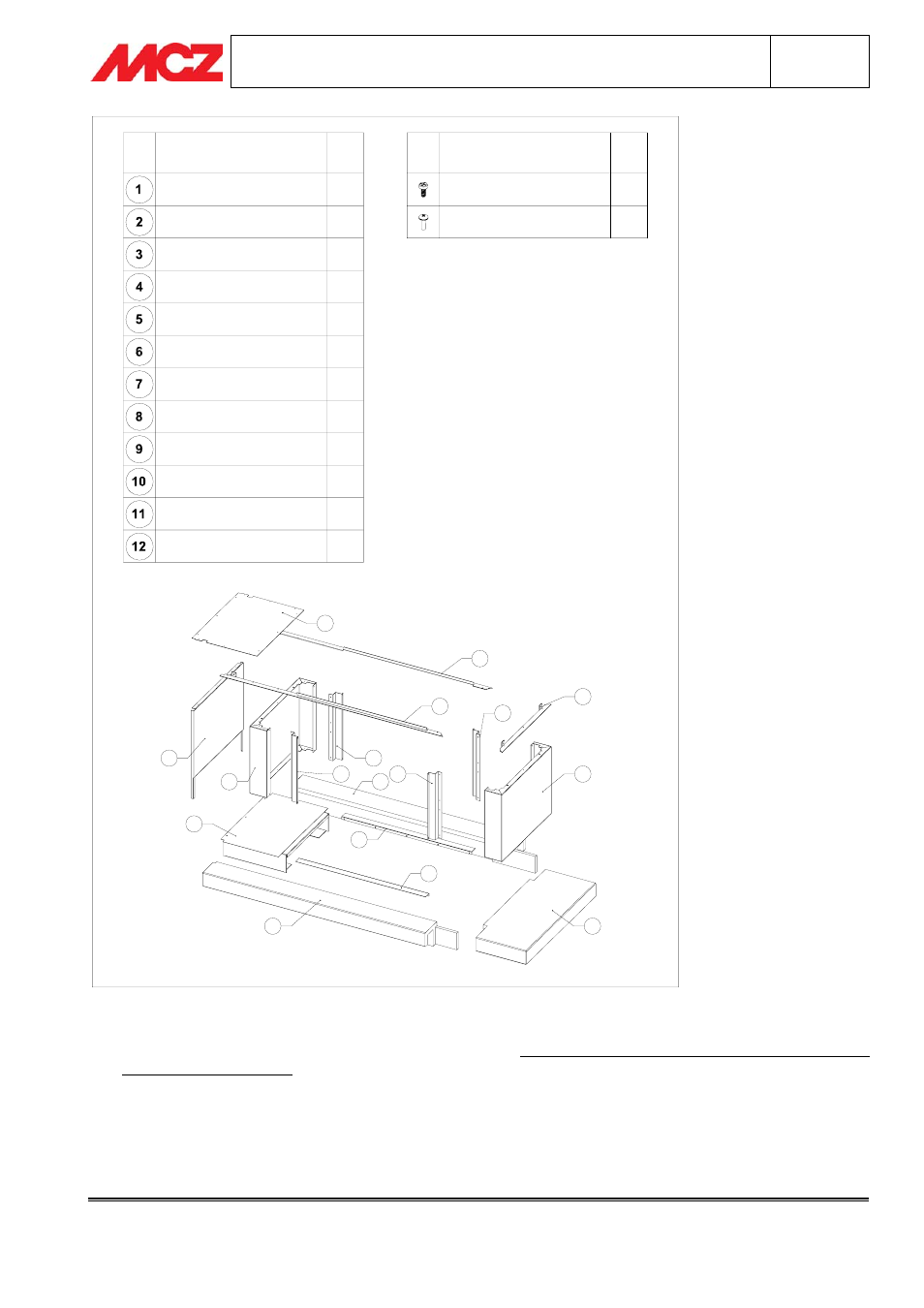

GAUDI' CON VANO
Die Montagereihenfolge der beiden Ausführungen von Gaudí ist bis zu Phase 5 gleich (Montage der
Verkleidungsseite): Ab Phase 6 bis zum Ende der Montage unterscheidet sich das Modell ohne Holzstauraum
vom Modell mit Holzstauraum.
