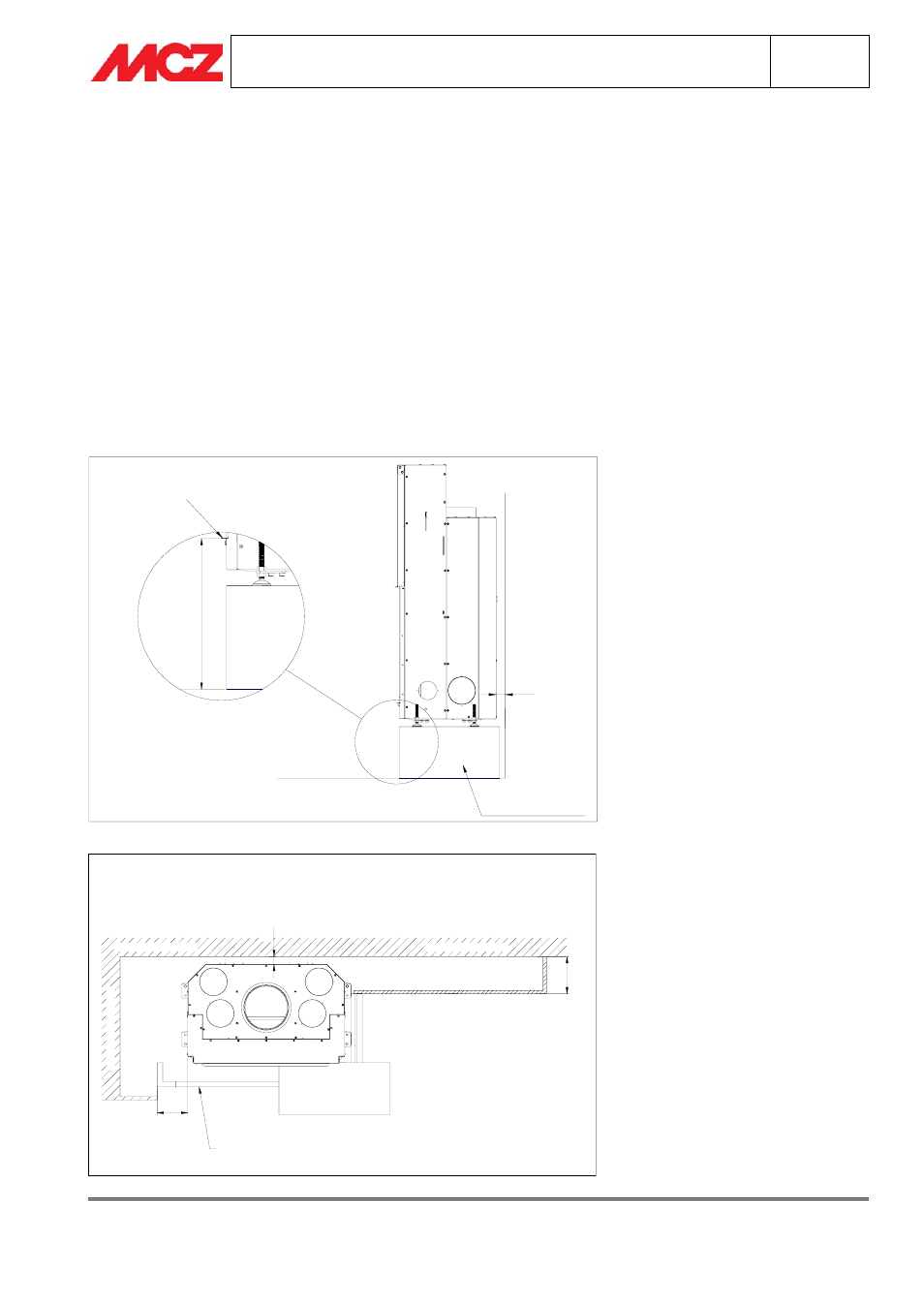

3.2. PHASE 1 - POSITIONIEREN DES HEIZKAMINS F/ PURO 75 (F/PURO 95)
Forma Puro 75 /Forma Puro 95) in der gewünschten Stellung und mit Sicherheitsabstand zur Rückwand
positionieren: Den Heizkamin so weit erhöhen, dass die Höhe des Randabdeckprofils zum Boden 340 mm beträgt
(= Höhe der Brennebene der Verkleidung). Eine zweite Höhenregulierung des Kompaktofens erfolgt eventuell
bei der Montage der Verkleidung.
ANMERKUNG: Es muss eine Stützfläche geschaffen werden, auf der Forma Puro 75/95 befestigt
werden kann. Der Kompaktofen muss stabil sein und fest auf dem Boden stehen.
Bevor der Rauchfang angeschlossen und der Heizkamin fertig installiert wird, muss sichergestellt werden, dass
Forma Puro75 (Forma Puro 95) bezüglich der Bauteile mittlerer Sims (1) und Brennebene (4) der Verkleidung
Magritte korrekt positioniert ist. Es wird empfohlen, die beiden Bauteile trocken zu positionieren und dabei darauf
zu achten, dass die Brennebene vorübergehend abgestützt wird. Den Kompaktofen Forma Puro 75 (Forma Puro
95) unter Befolgung der Anweisungen im entsprechenden Installations- und Betriebshandbuch installieren und
eine kurze Abnahme durchführen, um dessen korrekten Betrieb sicherzustellen. Bei positivem Abnahmeergebnis
kann mit der Montage der Verkleidung Magritte fortgefahren werden.
PROFILO
COPRIBORDO
42
BASE APPOGGIO
FORMA PURO
PAVIMENTO
34
0
MURO PERIMETRALE
MU
RO PER
IM
ETR
A
L
E
42
MURO PERIMETRALE
PARETE
20
0
INCA
SSO
165
ALZATA CENTRALE
